試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹(xiu)鋼管為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。
一、全面腐蝕

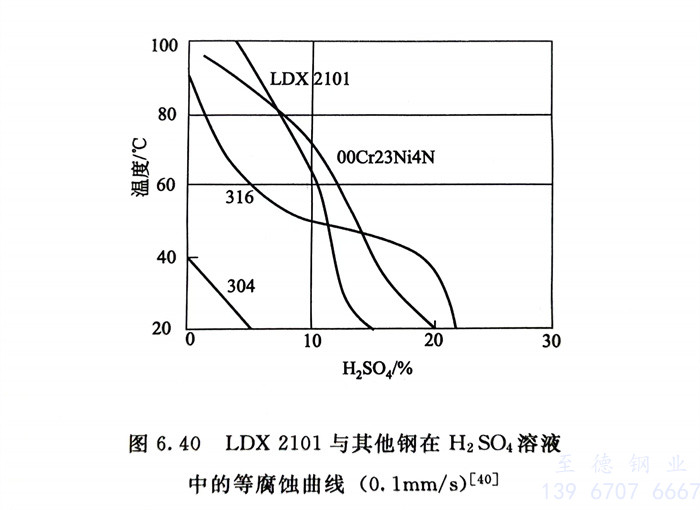

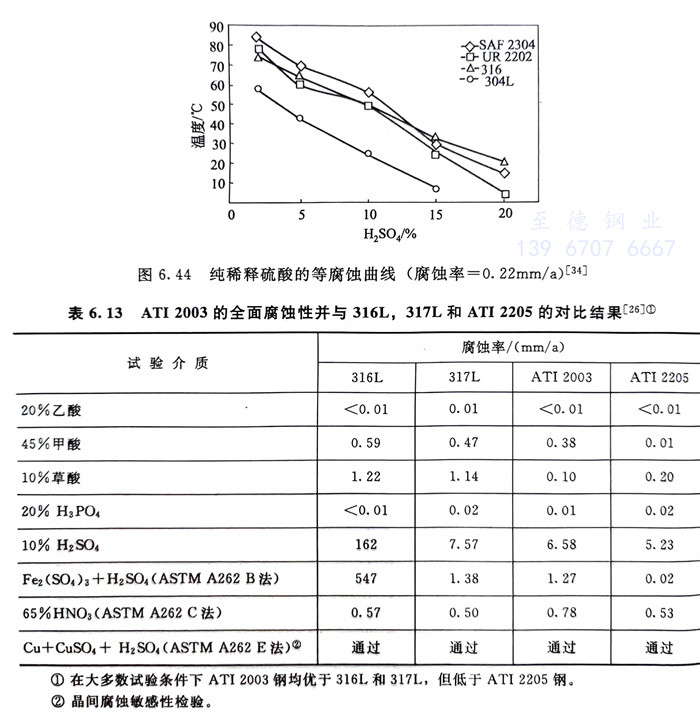

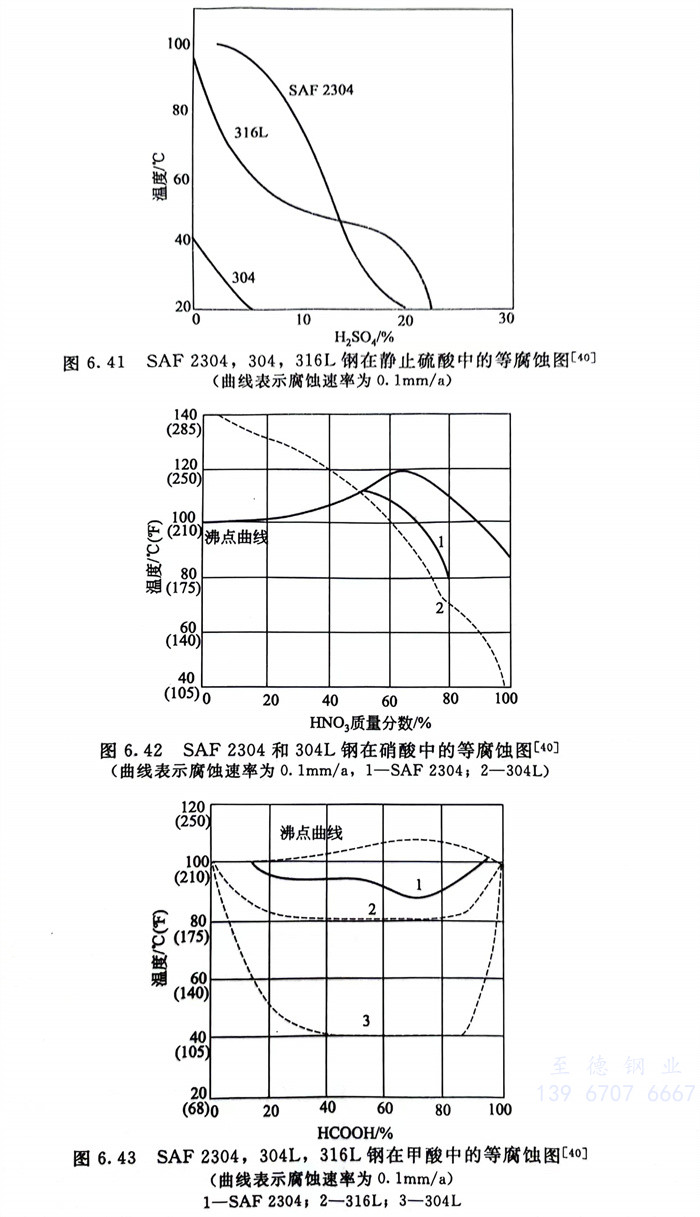

圖6.40～圖6.44和表6.13系LDX 2101，UR 2202，SAF 2304和 ATI 2003在一些酸溶液(ye)中的腐蝕試驗結果。
將UR 2202的熱(re)軋中板焊接后進(jin)行表面機加工、噴丸和噴砂后再拋(pao)光(guang)等表面處(chu)理后，置于農村大氣和工業大氣中一年后均未見有銹(xiu)蝕(shi)產生。
二、晶間腐(fu)蝕

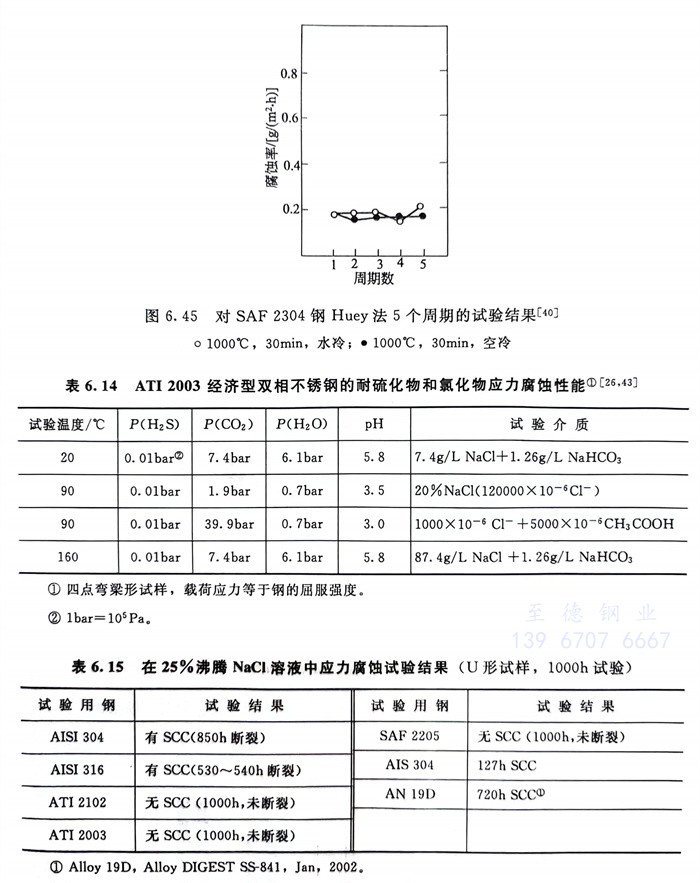

所有經濟型(xing)雙(shuang)(shuang)相(xiang)不銹鋼管由于(yu)(yu)均(jun)(jun)(jun)為超低(di)碳型(xing)（C量0.02％～0.03％）且均(jun)(jun)(jun)含有氮，加之均(jun)(jun)(jun)具有a／γ近于(yu)(yu)1的雙(shuang)(shuang)相(xiang)結構，因而晶間腐(fu)蝕敏感(gan)性很低(di)。經標(biao)準(zhun)晶間腐(fu)蝕試驗(yan)檢查(cha)均(jun)(jun)(jun)無晶間腐(fu)蝕傾向。表6.13中(zhong)有ATI 2003經ASTM A262 E法(fa)檢查(cha)和圖6.45中(zhong)系SAF 2304用Huey法(fa)檢查(cha)的結果，可以看(kan)出均(jun)(jun)(jun)獲通過(guo)。
三、應(ying)力腐蝕（SCC）

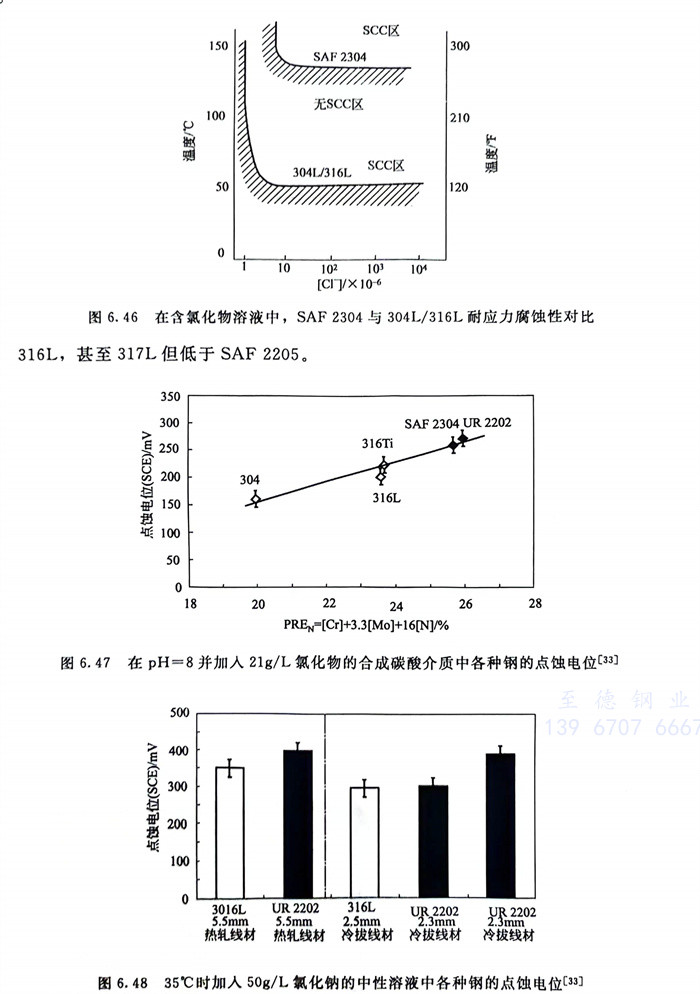

具有良好(hao)的(de)(de)耐氯化物(wu)應力(li)腐(fu)蝕性是現代雙相不(bu)銹鋼(gang)(gang)管的(de)(de)共(gong)同特點，經濟(ji)型雙相不(bu)銹鋼(gang)(gang)也不(bu)例外。表6.14、表6.15和(he)圖6.46系一(yi)些試驗結果。表6.15的(de)(de)結果系在模(mo)擬的(de)(de)海洋平臺(tai)油氣生產介質中進(jin)行的(de)(de)40天試驗，ATI 2003鋼(gang)(gang)無應力(li)腐(fu)蝕產生。
四、點(dian)蝕和縫隙腐蝕

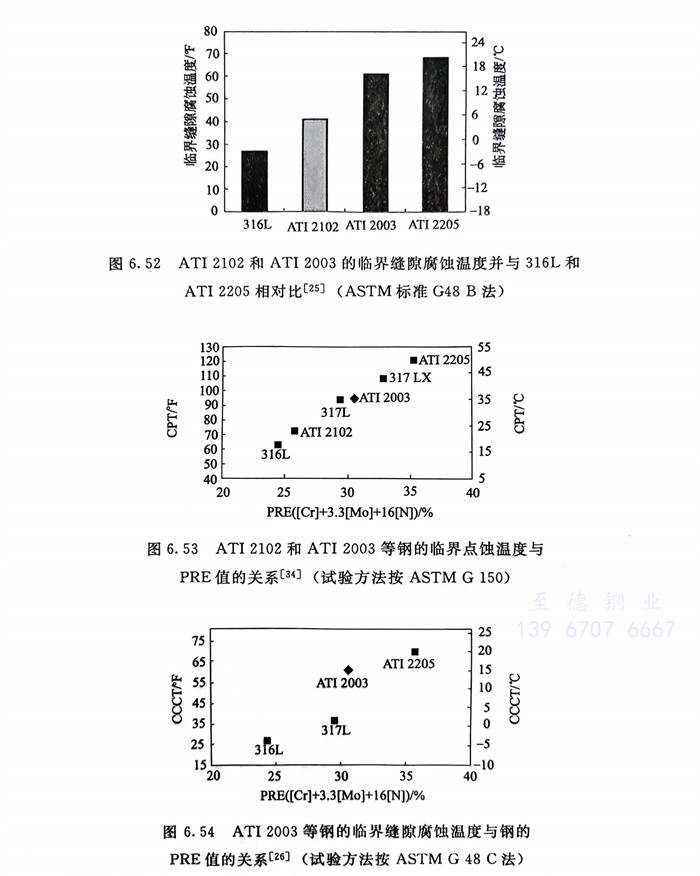

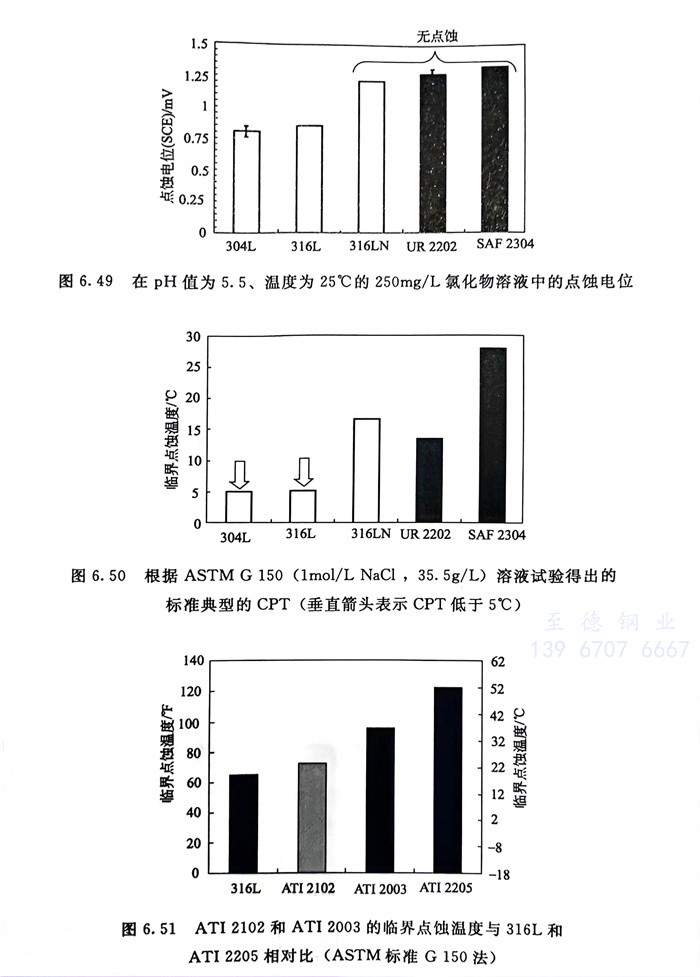

圖6.47～圖6.54系在一(yi)些介(jie)質中，經濟型(xing)雙相不銹鋼管(guan)的(de)點(dian)蝕(shi)電位(wei)、點(dian)蝕(shi)溫度和臨界(jie)縫隙腐(fu)蝕(shi)電位(wei)以(yi)此來評價鋼的(de)耐(nai)點(dian)蝕(shi)和耐(nai)縫隙腐(fu)蝕(shi)性能并與(yu)常(chang)用的(de)幾種鉻鎳奧氏(shi)體(ti)不銹鋼的(de)對比。從這些結果可(ke)(ke)以(yi)看出(chu)，在相同試(shi)驗(yan)條件下，ATI 2102、UR 2202、SAF 2304 可(ke)(ke)與(yu)304、316、316L相當，ATI 2003可(ke)(ke)優于(yu)(yu)316L ，甚至317L 但(dan)低于(yu)(yu) SAF2205 。
前面圖5.34還指出LDX 2101 鋼(gang)在1mol/L NaCl、25℃溶液中(zhong)耐點蝕性(xing)與304,430，AISI201不銹鋼(gang)以(yi)(yi)及以(yi)(yi)錳代鎳(nie)的低鉻、低鎳(nie)的J1，J4鋼(gang)的對比結果，顯示出了Cr21型經濟(ji)型雙(shuang)相不銹鋼(gang)的優(you)異性(xing)。
