在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼(gang)的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不銹鋼為例作一簡述。

  在鉻鎳奧(ao)氏(shi)體(ti)不銹(xiu)鋼，特別(bie)是常(chang)用的1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中(zhong)，固溶態(tai)常(chang)常(chang)存在少量(liang)δ-鐵素體(ti)。少量(liang)δ-鐵素體(ti)，例(li)如，4％～10％，對(dui)焊(han)接材料而言，由于它能降低鉻鎳奧(ao)氏(shi)體(ti)不銹(xiu)鋼焊(han)接熱裂敏感性(xing)，因而是有益的。但少量(liang)δ-鐵素體(ti)又常(chang)常(chang)給(gei)鉻鎳奧(ao)氏(shi)體(ti)不銹(xiu)鋼帶(dai)來一些危害。

①. 使鋼的(de)熱(re)塑性降低

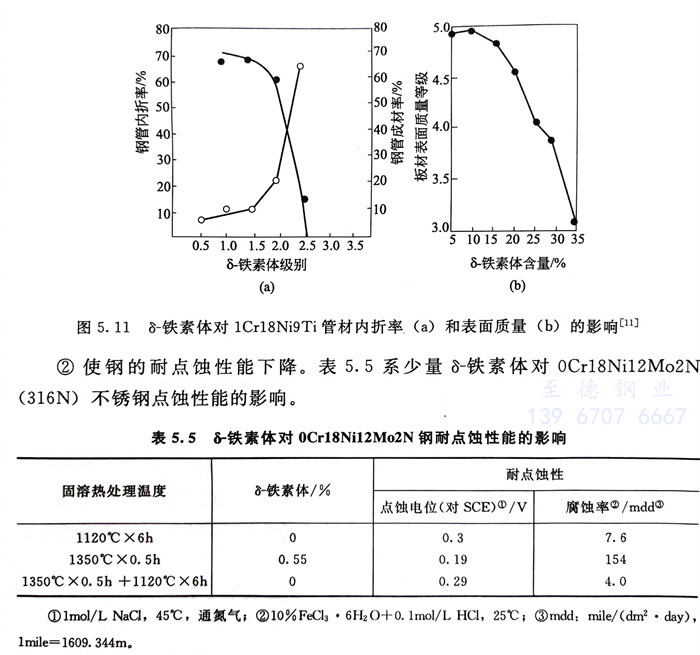

   鋼的表面缺陷增多，不僅修磨量增加，而且會使成品率(lv)下降，見圖(tu)5.11。  圖5.11 δ-鐵素(su)體對1Cr18Ni9Ti管(guan)材內(nei)折率（a）和表面質量（b）的(de)影(ying)響

②. 使鋼(gang)的耐點蝕性能下降(jiang)

    表5.5系少量δ-鐵素體(ti)對0Cr18Ni12Mo2N （316N）不銹鋼點(dian)蝕性能的影(ying)響。 表5.5 δ-鐵素體對(dui)0Cr18Ni12Mo2N鋼(gang)耐點蝕性能的影響

 ③. 可引起(qi)不(bu)銹鋼的選擇性(xing)腐蝕(shi)

      國(guo)內(nei)、外(wai)在大型尿素生產設(she)備用的00Cr17Ni14Mo2不(bu)銹鋼(gang)中，曾發現δ-鐵(tie)素體的優先腐(fu)蝕(shi)，因此，尿素級(ji)不(bu)銹鋼(gang)中δ量要求≤0.6％。

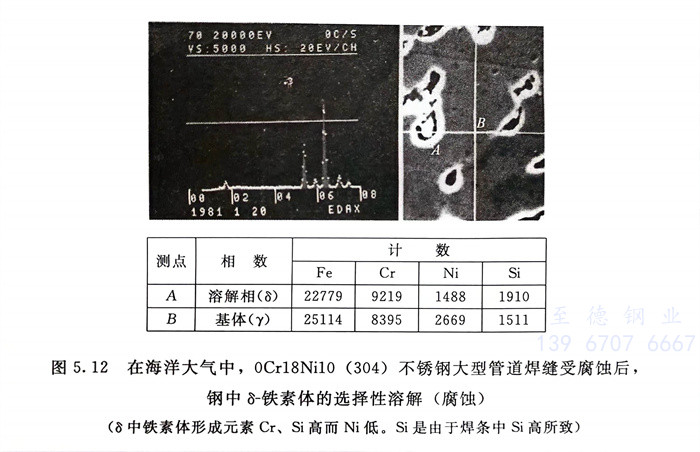

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼(gang)的(de)低溫和無(wu)磁(ci)性能

      這主要與δ-鐵素(su)體有磁性(xing)且(qie)隨鋼(gang)中δ-鐵素(su)體量(liang)的(de)增加，鋼(gang)的(de)低(di)溫韌性(xing)下降有關。為(wei)此，無(wu)磁和低(di)溫（特別(bie)是超(chao)低(di)溫）用途中要嚴(yan)格控制鋼(gang)中的(de)δ-鐵素(su)體的(de)數量(liang)。
