此類不銹(xiu)鋼有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。
0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏體(ti)不銹鋼，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

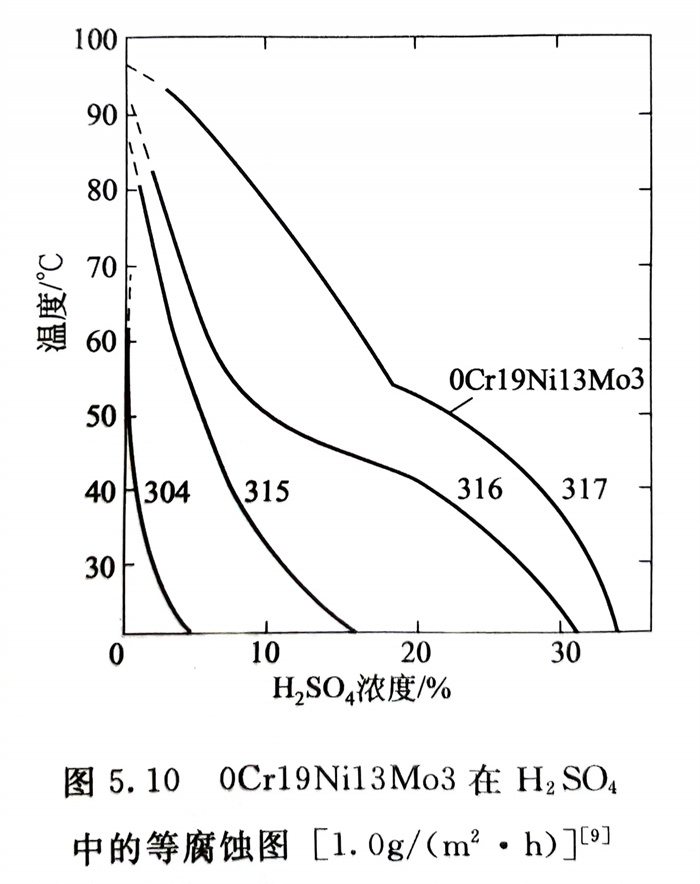

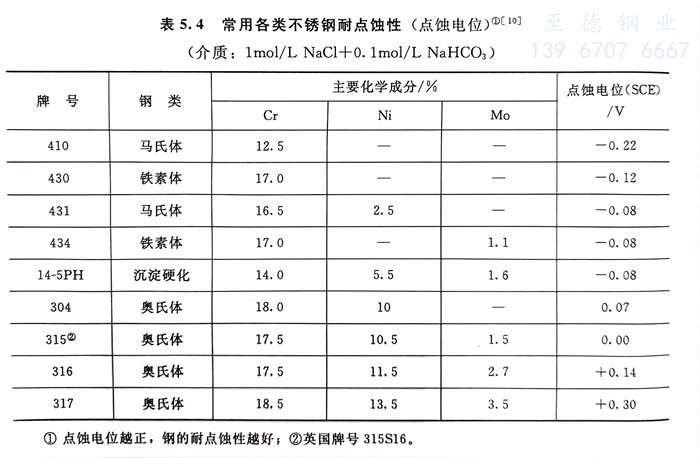

在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H2SO4（圖5.10）、 和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。
17-12-Mo型(xing)鋼(gang)較(jiao)18-8型(xing)鋼(gang)的(de)含(han)鎳(nie)量(liang)適量(liang)提高，其目的(de)是平衡(heng)由于(yu)加入強烈(lie)形(xing)成鐵素體(ti)元(yuan)素2％～4％Mo的(de)作用，以保證鋼(gang)具有單一、穩定的(de)奧氏體(ti)組(zu)織(zhi)。含(han)氮(dan)的(de)17-12-Mo型(xing)鋼(gang)，如0Cr17Ni12Mo2N和00Cr17Ni13Mo2N比不(bu)含(han)氮(dan)的(de)鋼(gang)具有更(geng)高的(de)強度(du)和更(geng)穩定的(de)奧氏體(ti)組(zu)織(zhi)以及更(geng)佳的(de)耐(nai)蝕性。
超低碳17-12-Mo型鋼，如(ru)00Cr17Ni14Mo2和00Cr17Ni13Mo3以及含(han)鈦、鈮(ni)的(de)0Cr17Ni12Mo2Ti和0Cr17Ni12Mo2Nb均具(ju)有良好(hao)的(de)耐敏化態晶間腐(fu)蝕性能(neng)，可(ke)用(yong)于大(da)截面尺寸(cun)的(de)焊(han)接件用(yong)途。
17-12-Mo型鉻(ge)鎳(nie)(nie)奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)仍具有優良(liang)的(de)塑、韌(ren)性和(he)焊(han)接(jie)性，由于鉬的(de)加入，鋼(gang)的(de)室溫強度和(he)高溫強度有所增加，但冷成型性較18-8型鉻(ge)鎳(nie)(nie)奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)有所降低。
0Cr18Ni14Mo2Cu2鋼由(you)(you)于鉬(mu)與銅復合的(de)作用，此(ci)鋼耐(nai)稀硫酸(suan)等(deng)還(huan)原性酸(suan)介質(zhi)能(neng)力較單(dan)獨加鉬(mu)者又有所(suo)提高，由(you)(you)于銅的(de)存在，此(ci)鋼的(de)冷成型(xing)性也有所(suo)改(gai)善，但熱加工(gong)性稍有降低。
