1Cr18Ni9是18-8型不銹鋼(gang)最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

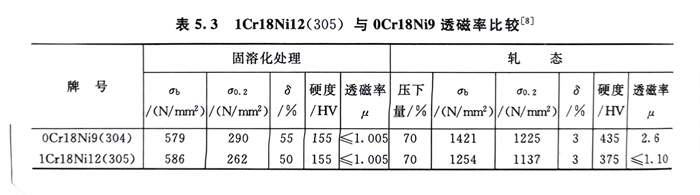

  1Cr18Ni12和(he)0Cr18Ni9Cu3，前者是(shi)通過提高1Cr18Ni9鋼的鎳含量，使(shi)(shi)奧氏(shi)體更(geng)加(jia)(jia)穩定，經(jing)較(jiao)大(da)冷變(bian)(bian)形(xing)(xing)后(hou)，可(ke)基本上不產生馬(ma)氏(shi)體相(xiang)變(bian)(bian)，既可(ke)使(shi)(shi)鋼的冷加(jia)(jia)工(gong)硬化(hua)傾向小(xiao)(xiao)，更(geng)易于(yu)冷加(jia)(jia)工(gong)成型，減少中間退火次數。同時，由(you)于(yu)固溶態與軋態的透磁率(lv)變(bian)(bian)化(hua)很小(xiao)(xiao)（表5.3），較(jiao)0Cr18Ni9（304）更(geng)適于(yu)無磁用(yong)途(tu)。而(er)0Cr18Ni9Cu3則系(xi)加(jia)(jia)入銅使(shi)(shi)奧氏(shi)體更(geng)加(jia)(jia)穩定，冷加(jia)(jia)工(gong)過程轉變(bian)(bian)為(wei)馬(ma)氏(shi)體的敏感性降(jiang)低，從而(er)使(shi)(shi)鋼的冷作硬化(hua)傾向和(he)冷作速率(lv)以及冷開裂敏感性下降(jiang)，使(shi)(shi)此鋼在(zai)較(jiao)小(xiao)(xiao)變(bian)(bian)形(xing)(xing)力作用(yong)下可(ke)獲得最(zui)大(da)的冷變(bian)(bian)形(xing)(xing)，因此，0Cr18Ni9Cu3更(geng)適于(yu)緊固件和(he)深(shen)(shen)沖、深(shen)(shen)拉(la)等用(yong)途(tu)。圖(tu)(tu)5.8和(he)圖(tu)(tu)5.9系(xi)一些試驗結果。

  Y1Cr18Ni9是通過(guo)調(diao)整鋼(gang)中P（≤0.20％）和S（≥0.15％）含(han)量，而(er)Y1Cr18Ni9Se則(ze)是通過(guo)調(diao)整1Cr18Ni9 鋼(gang)中P（≤0.20％）和S（≥0.60％ ）并加入Se（≥0.15％），以使鋼(gang)具(ju)有優良的冷切(qie)削加工(gong)性(xing)。
