國(guo)內牌號(hao)為0027Mo，國(guo)外VOD冶煉的(de)牌號(hao)為UNS S 44625，日本牌號(hao)為SUS XM27。

a. 力(li)學性能和脆性轉變(bian)溫度(du)

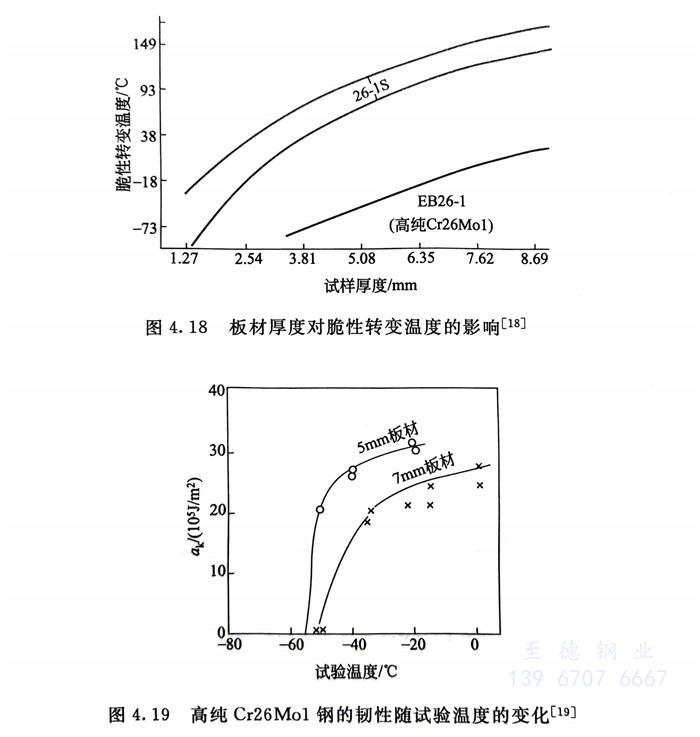

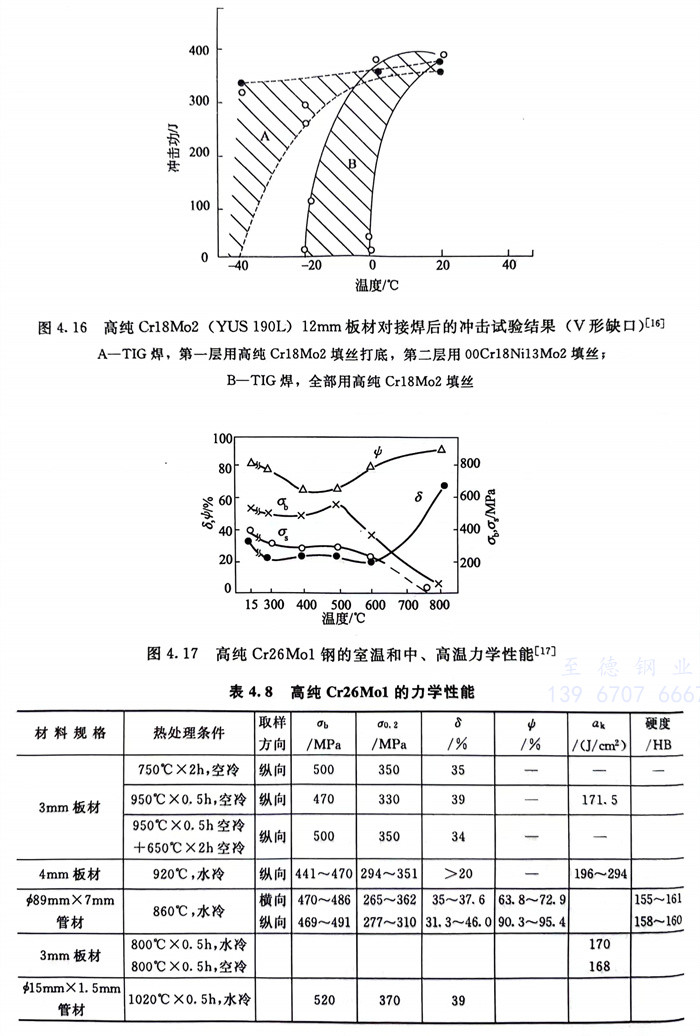

  力學性能見圖4.17和(he)表4.8。脆(cui)性轉變(bian)溫度見圖4.18和(he)圖4.19。一(yi)般認(ren)為高純Cr26Mo1截面尺寸適用于(yu)≤6mm或≤7mm板(ban)、帶材(cai)、管材(cai)。

b. 耐腐蝕性能

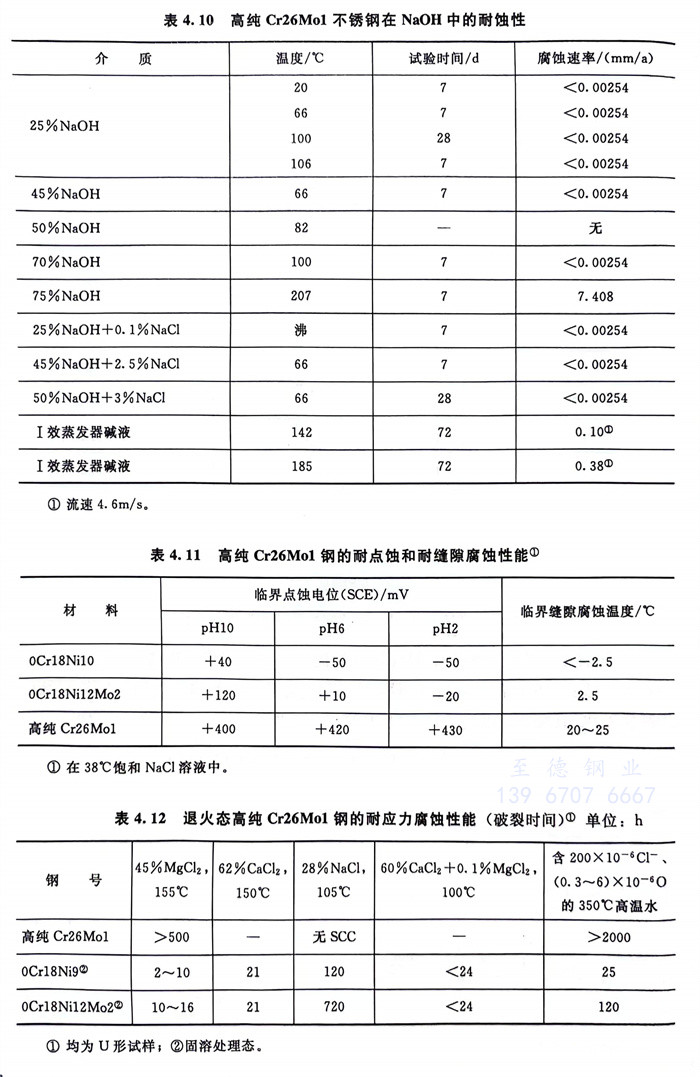

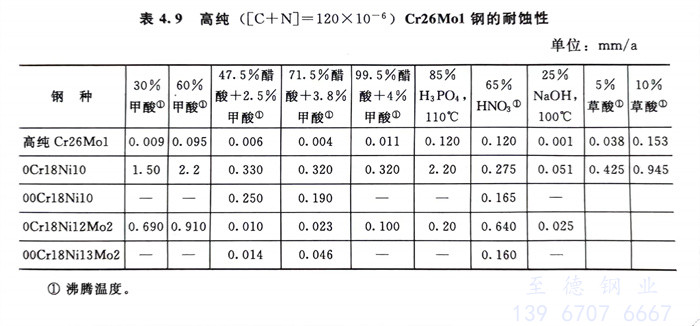

  高純Cr26Mo1耐(nai)(nai)蝕性優良，即使在65％沸騰HNO3和(he)NaOH中(zhong)亦然（見(jian)表4.9和(he)表4.10）；在耐(nai)(nai)點蝕、耐(nai)(nai)縫隙腐(fu)蝕、耐(nai)(nai)應(ying)力腐(fu)蝕等局部腐(fu)蝕中(zhong)均既優于0Cr18Ni10，也(ye)優于0Cr18Ni12Mo2。一些結(jie)果見(jian)表4.11和(he)表4.12。

c. 冷成(cheng)型性(xing)和焊接性(xing)能

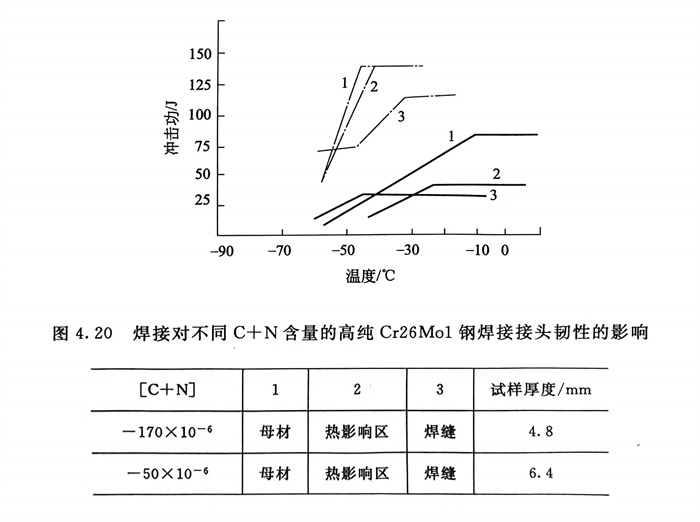

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏(shi)體不銹鋼(gang)小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
