高純鐵素體不(bu)銹鋼 Cr30Mo2 性(xing)能與特(te)點如下(xia)：

a. 力學性能和(he)脆(cui)性轉變溫度

   一些試驗結果見(jian)表4.13（b）、圖4.21和圖4.22。從(cong)圖中可知，高純Cr30Mo2的室(shi)溫韌(ren)性可達105J／㎡（V形和U形缺口）。脆(cui)性轉變溫度(du)3mm冷軋板可達-100℃以(yi)下，而10mm熱(re)軋板也可達-20℃。

b. 耐腐蝕性(xing)能(neng)

   在各種大(da)氣和各種酸、堿、鹽介質中，高純(chun)Cr30Mo2耐(nai)全面腐蝕(shi)和耐(nai)局部腐蝕(shi)性能均(jun)遠遠優于316型不銹(xiu)鋼，在含(han)氧化劑(ji)的NaOH中優于純(chun)鎳，一些(xie)試驗結果見圖4.23～圖4.27和表(biao)4.14。

c. 冷(leng)成型性和焊接性能

   表4.15列(lie)出了高(gao)(gao)純(chun)Cr30Mo2 1.5mm板材冷成(cheng)型性數據。試驗(yan)還表明(ming)，高(gao)(gao)純(chun)Cr30Mo2焊接性良好，焊后無晶(jing)間腐蝕(shi)傾向(xiang)，在(zai)一些(xie)腐蝕(shi)介質中(zhong)，焊前(qian)、焊后的(de)(de)耐蝕(shi)性無明(ming)顯差別（表4.16）；適宜(yi)截面(mian)尺寸的(de)(de)高(gao)(gao)純(chun)Cr30Mo2鋼焊后的(de)(de)韌性和(he)脆(cui)性轉變溫度完全(quan)可滿足使(shi)用(yong)的(de)(de)需求(qiu)（見(jian)圖(tu)4.28）；但(dan)是(shi)，在(zai)焊接過程中(zhong)，要采取措施防止碳、氮(dan)等(deng)間隙元(yuan)素對(dui)焊縫的(de)(de)污染(ran)。圖(tu)4.29系(xi)因焊縫污染(ran)而引(yin)起的(de)(de)高(gao)(gao)純(chun)Cr30Mo2鋼焊后韌性的(de)(de)降低和(he)脆(cui)性轉變溫度的(de)(de)升高(gao)(gao)。

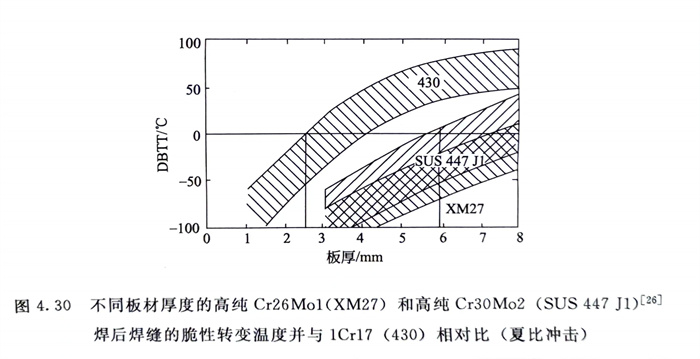

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不(bu)銹鋼(gang)高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)(yu)薄截面尺寸的(de)(de)高純(chun)Cr30Mo2（NSS447M1）綜合性(xing)能優良，又不含鎳且(qie)成(cheng)本低(di)于(yu)(yu)0Cr17Ni12Mo2（316）不銹鋼，國外（例(li)如(ru)日本）已用于(yu)(yu)沿海(hai)大型國際機場的(de)(de)屋頂材料。
