除鉻、鎳外，鉬也是不銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

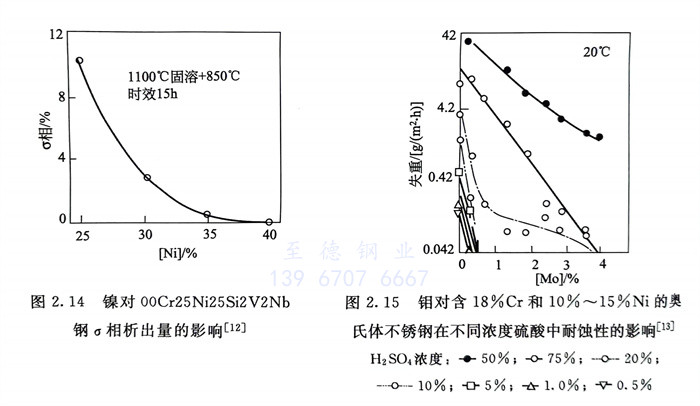

  鉬(mu)(mu)能顯著促進鉻在(zai)鈍(dun)化膜中的(de)(de)富集，從而增強不(bu)銹鋼(gang)(gang)鈍(dun)化膜的(de)(de)穩定性(xing)，顯著強化鋼(gang)(gang)中鉻的(de)(de)耐(nai)蝕(shi)作用(yong)，從而大(da)大(da)提高(gao)(gao)各類不(bu)銹鋼(gang)(gang)的(de)(de)不(bu)銹性(xing)和耐(nai)各種還原性(xing)酸介(jie)質的(de)(de)耐(nai)蝕(shi)性(xing)。圖2.15系(xi)在(zai)不(bu)同(tong)濃(nong)(nong)(nong)度(du)中，鉬(mu)(mu)在(zai)鋼(gang)(gang)中的(de)(de)作用(yong)。可以(yi)看出(chu)，隨(sui)鉬(mu)(mu)量(liang)增加，鋼(gang)(gang)的(de)(de)腐蝕(shi)速(su)率下降，耐(nai)蝕(shi)性(xing)提高(gao)(gao)，但隨(sui)濃(nong)(nong)(nong)度(du)增高(gao)(gao)，為(wei)獲得(de)同(tong)一腐蝕(shi)速(su)率所需的(de)(de)鉬(mu)(mu)量(liang)要增加。為(wei)了耐(nai)腐蝕(shi)，濃(nong)(nong)(nong)度(du)為(wei)50％的(de)(de)比濃(nong)(nong)(nong)度(du)為(wei)75％的(de)(de)反而需要更(geng)多(duo)的(de)(de)鉬(mu)(mu)，這是因(yin)為(wei)50％具有更(geng)大(da)的(de)(de)腐蝕(shi)性(xing)。

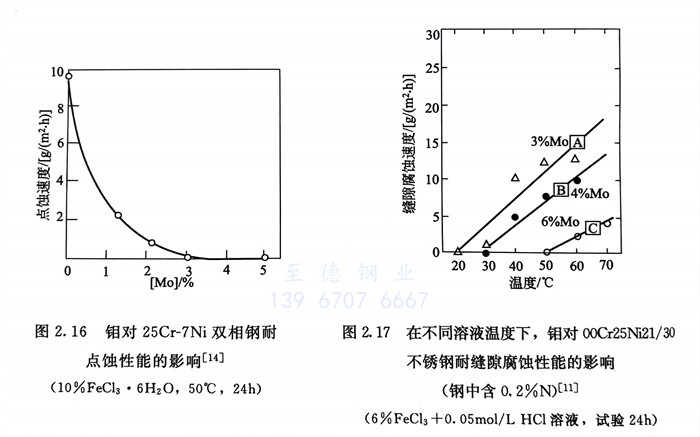

  鉬在不銹鋼(gang)中，能提高鋼(gang)的(de)再鈍化能力(li)(li)，其耐點蝕(shi)和縫隙(xi)腐蝕(shi)的(de)能力(li)(li)約為(wei)鉻的(de)3倍(bei)。為(wei)了耐點蝕(shi)和耐縫隙(xi)腐蝕(shi)，不銹鋼(gang)中一般還需(xu)加入鉬。鉬還對防止以點蝕(shi)為(wei)起源(yuan)的(de)應力(li)(li)腐蝕(shi)有利。鉬在不銹鋼(gang)耐點蝕(shi)和耐縫隙(xi)腐蝕(shi)性能的(de)影響分別見(jian)圖(tu)2.16和圖(tu)2.17。

  在一些腐蝕介(jie)質中，鉬(mu)形成鉬(mu)酸鹽(yan)后對不銹(xiu)鋼所起的(de)緩蝕作用已為試(shi)驗所證實。

  鉬能促進不銹鋼中(zhong)金屬間化合物σ、x等的(de)析出，從(cong)而降(jiang)(jiang)低鋼的(de)組織熱穩(wen)定性(xing)(xing)，增加(jia)鋼的(de)脆化敏感性(xing)(xing)，降(jiang)(jiang)低鋼的(de)塑、韌性(xing)(xing)、耐蝕性(xing)(xing)以及冷成型性(xing)(xing)和焊(han)接性(xing)(xing)。

  鉬(mu)提(ti)高不(bu)銹鋼(gang)的(de)(de)強度，包(bao)括高溫強度，使(shi)高溫持久和蠕變(bian)性(xing)能有較大的(de)(de)改善。但隨鉬(mu)量增(zeng)加(jia)，不(bu)銹鋼(gang)的(de)(de)高溫變(bian)形抗力增(zeng)大，熱(re)(re)塑性(xing)下降(jiang)，同時鉬(mu)又促進(jin)奧(ao)氏(shi)體不(bu)銹鋼(gang)中(zhong)δ-鐵素(su)體的(de)(de)形成，這些因(yin)素(su)均可導致鋼(gang)的(de)(de)熱(re)(re)加(jia)工、熱(re)(re)成型性(xing)的(de)(de)降(jiang)低(di)。
