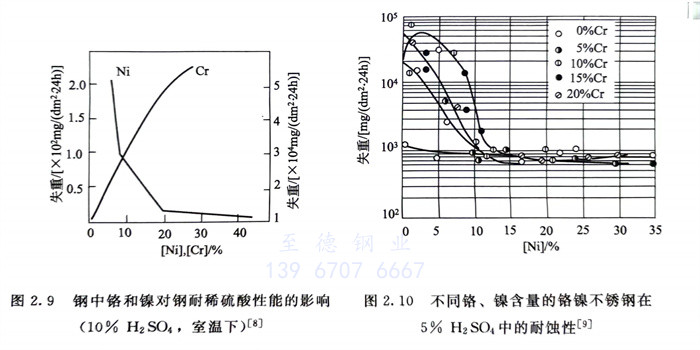

鎳是不銹鋼(gang)中僅次于鉻的重要合金元素。為了耐還原性酸和堿介質的腐蝕，鋼中僅含鉻是不夠的，必須向鋼中加入鎳（見圖2.9和圖2.10）。鎳可促進不銹鋼鈍化膜的穩定性，提高不銹鋼的熱力學穩定性。因此，不銹鋼中鉻與鎳共存，可顯著強化不銹鋼的不銹性和耐蝕性。鎳對不銹鋼的高溫抗氧化性有益，但對高溫抗硫化性有害。因為鎳與硫作用易形成低熔點硫化物。而低熔點硫化物的形成會顯著降低鋼的熱加工性。

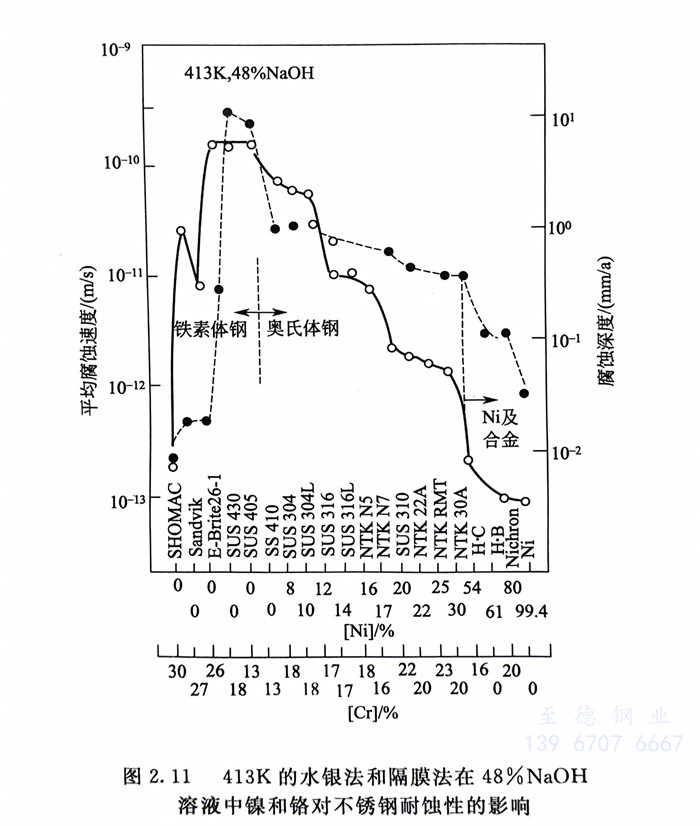

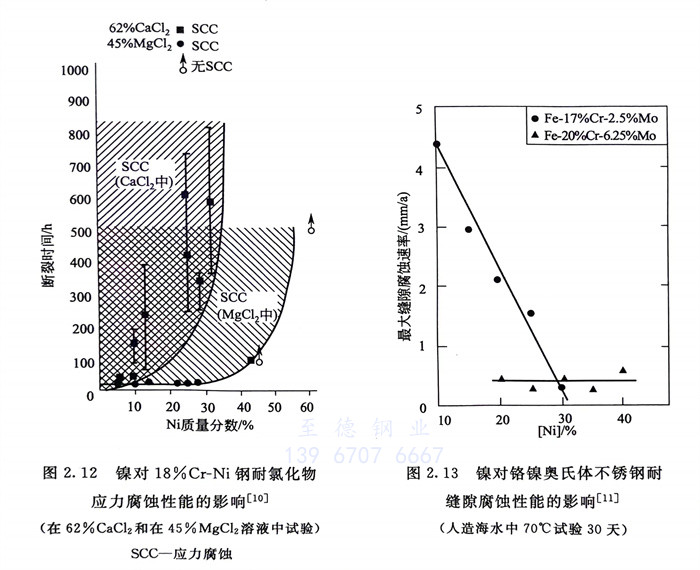

  鎳(nie)與(yu)鉻(ge)(ge)組(zu)合能顯著(zhu)提(ti)高奧氏(shi)體不銹鋼在(zai)苛(ke)性(xing)介質（例如NaOH）中的耐(nai)蝕(shi)性(xing)（圖2.11），鎳(nie)還(huan)提(ti)高18-8不銹鋼耐(nai)氯化物應力腐蝕(shi)的性(xing)能（圖2.12）。雖然在(zai)耐(nai)點(dian)蝕(shi)、耐(nai)縫隙腐蝕(shi)的PRE值①中并沒(mei)有鎳(nie)的作(zuo)用(yong)(yong)在(zai)內，但在(zai)低鉻(ge)(ge)、鉬含量的通用(yong)(yong)鉻(ge)(ge)鎳(nie)奧氏(shi)體不銹鋼中，鎳(nie)的作(zuo)用(yong)(yong)還(huan)是有益的（見圖2.13）。

  鎳能顯(xian)著改善不(bu)銹(xiu)鋼(gang)的塑、韌性(xing)(xing)，可使具有脆性(xing)(xing)轉變溫度(du)的一些不(bu)銹(xiu)鋼(gang)的脆性(xing)(xing)溫度(du)下移。

  鎳可提高(gao)一些(xie)不銹(xiu)鋼(gang)的冷成型(xing)性(xing)和焊接性(xing)，降低奧氏體不銹(xiu)鋼(gang)的冷加工硬化(hua)傾向。

  鎳能顯著(zhu)降低(di)一(yi)些不銹鋼對σ、x等金屬間化合物析出的敏(min)感性（圖2.14），從而防止(zhi)和降低(di)它們的有害作(zuo)用。

  隨奧氏體不銹鋼(gang)中鎳(nie)量增(zeng)加，碳(tan)在鋼(gang)中的溶解度下(xia)降，導(dao)致鋼(gang)的晶間腐蝕敏感性增(zeng)加，因(yin)此高鎳(nie)奧氏體不銹鋼(gang)中含碳(tan)量需(xu)≤0.02％。
