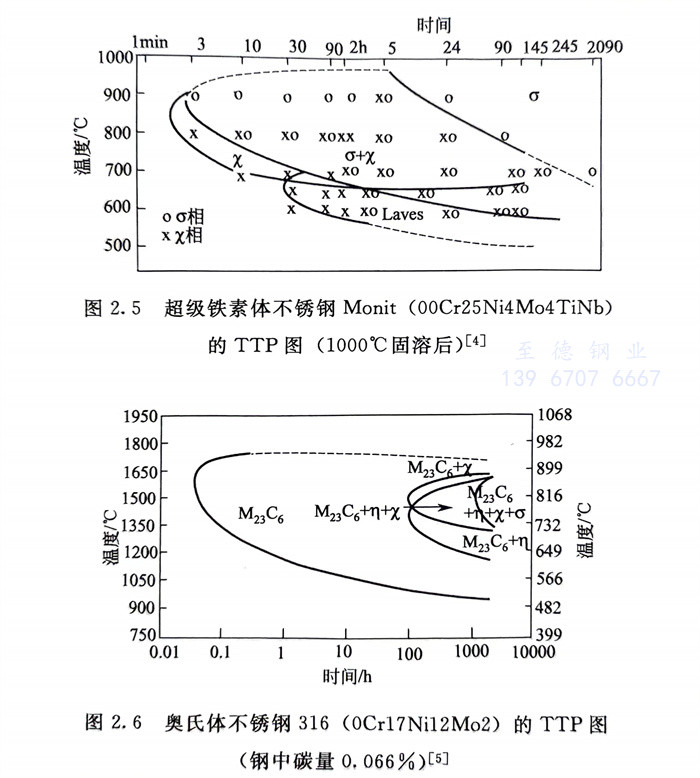

圖2.5~圖2.7分別為超級鐵素體不銹鋼Monit(00Cr25Ni4Mo4TiNb),奧氏體不銹鋼316(0Cr17Ni12Mo2)和雙相不銹(xiu)鋼2205(00Cr22Ni5Mo3N)的TTP(時間-溫度-沉淀)圖。


   由圖2.5可知,由于Monit鋼中碳量很低,沒有,金(jin)屬間(jian)相(xiang)σ、x和Laves(η)相(xiang)均(jun)在(zai)600~900℃范圍析出(chu)。x相(xiang)析出(chu)最(zui)快,在(zai)800~900℃間(jian)僅保(bao)溫約(yue)2min即(ji)可。可惜此圖中沒有標出(chu)約(yue)475℃下(xia)a'的析出(chu)范圍。


   由圖(tu)2.6可知,在316不銹鋼(gang)中, 碳化物析出(chu)最(zui)快,816~899℃間僅保溫0.05h即(ji)可;由于316不銹鋼(gang)中鉻、鉬(mu)量(liang)低,金(jin)屬間化合物如σ、χ和η相的析出(chu)則比(bi)較緩慢。

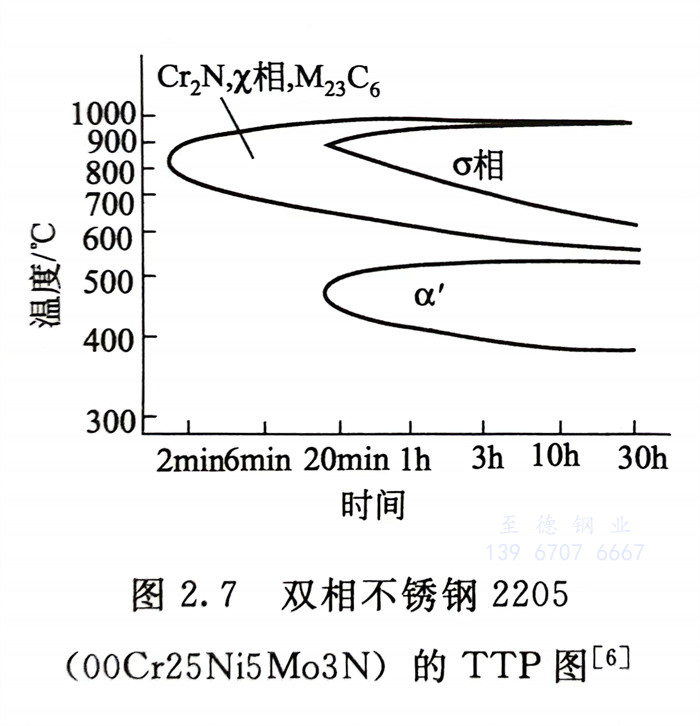

   由圖2.7可知,在2205雙(shuang)相(xiang)不銹鋼中, 和x相(xiang)的(de)(de)析出速度(du)都(dou)比較快,在800~900℃間僅(jin)保(bao)溫(wen)約1min即可,而σ相(xiang)和α'相(xiang)的(de)(de)析出,則需在各自的(de)(de)敏感溫(wen)度(du)停留(liu)至(zhi)20min以上。研究表明,所有雙(shuang)相(xiang)不銹鋼自高溫(wen)冷卻(que)過程中(如自1350℃冷卻(que))一般均(jun)會(hui)有從鐵素體(ti)(ti)到(dao)二次奧(ao)氏體(ti)(ti)(γ2)的(de)(de)轉(zhuan)變(見本書鉻鎳(nie)雙(shuang)相(xiang)不銹鋼的(de)(de)發展和性能特(te)點內容(rong))。




   當(dang)人(ren)們把不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang),例如圖(tu)2.5的(de)(de)(de)(de)25-4-4超級鐵素(su)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)、圖(tu)2.6的(de)(de)(de)(de)316奧(ao)氏體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)和(he)圖(tu)2.7的(de)(de)(de)(de)2205雙相不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)加熱(re)(re)(re)(re)到(dao)適當(dang)溫(wen)度(du)(例如固(gu)(gu)溶(rong)(rong)處(chu)(chu)理(li)溫(wen)度(du)),停留足夠(gou)的(de)(de)(de)(de)時間并快速(su)冷(leng)卻,則鋼(gang)(gang)(gang)(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)碳(tan)、氮(dan)化(hua)(hua)(hua)(hua)物(wu)(wu)和(he)金(jin)屬(shu)間化(hua)(hua)(hua)(hua)合物(wu)(wu)就會(hui)溶(rong)(rong)入基體(ti)中(zhong)(zhong)形成(cheng)C、N、Cr、Mo等元素(su)過(guo)飽和(he)的(de)(de)(de)(de)亞穩(wen)定(ding)的(de)(de)(de)(de)固(gu)(gu)溶(rong)(rong)體(ti)。但是(shi)當(dang)一旦再(zai)受(shou)到(dao)熱(re)(re)(re)(re)加工、熱(re)(re)(re)(re)成(cheng)型和(he)焊接(jie)等的(de)(de)(de)(de)熱(re)(re)(re)(re)作(zuo)用或固(gu)(gu)溶(rong)(rong)處(chu)(chu)理(li)冷(leng)卻速(su)度(du)不(bu)(bu)足,已(yi)溶(rong)(rong)入鋼(gang)(gang)(gang)(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)碳(tan)、氮(dan)化(hua)(hua)(hua)(hua)合物(wu)(wu)和(he)金(jin)屬(shu)間化(hua)(hua)(hua)(hua)合物(wu)(wu)又會(hui)從(cong)基體(ti)上或沿(yan)相界、晶界重(zhong)(zhong)新沉淀出(chu)來,從(cong)而(er)嚴重(zhong)(zhong)影響(xiang)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)性(xing)(xing)能(neng)(neng)。對于固(gu)(gu)溶(rong)(rong)態不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)受(shou)熱(re)(re)(re)(re)履歷的(de)(de)(de)(de)影響(xiang)而(er)引(yin)(yin)起的(de)(de)(de)(de)這些相的(de)(de)(de)(de)析出(chu)敏(min)感(gan)性(xing)(xing),一般稱為不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組織(zhi)熱(re)(re)(re)(re)穩(wen)定(ding)性(xing)(xing)。總的(de)(de)(de)(de)說來,不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組織(zhi)熱(re)(re)(re)(re)穩(wen)定(ding)性(xing)(xing)高,對碳(tan)、氮(dan)化(hua)(hua)(hua)(hua)物(wu)(wu)和(he)金(jin)屬(shu)間化(hua)(hua)(hua)(hua)合物(wu)(wu)析出(chu)敏(min)度(du)性(xing)(xing)低,對不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組織(zhi)和(he)性(xing)(xing)能(neng)(neng)是(shi)有益的(de)(de)(de)(de)。目(mu)前,隨著各種高合金(jin)超級不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)面世,為了提高鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)耐蝕性(xing)(xing),加入大量Cr、Mo、N,鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組織(zhi)熱(re)(re)(re)(re)穩(wen)定(ding)性(xing)(xing)下降,已(yi)引(yin)(yin)起人(ren)們高度(du)關(guan)注。后(hou)面所涉及(ji)的(de)(de)(de)(de)熱(re)(re)(re)(re)加工、熱(re)(re)(re)(re)成(cheng)型、熱(re)(re)(re)(re)處(chu)(chu)理(li)(固(gu)(gu)溶(rong)(rong)處(chu)(chu)理(li)后(hou)的(de)(de)(de)(de)敏(min)化(hua)(hua)(hua)(hua)和(he)時效)以及(ji)焊接(jie)后(hou)性(xing)(xing)能(neng)(neng)的(de)(de)(de)(de)改變多屬(shu)于組織(zhi)熱(re)(re)(re)(re)穩(wen)定(ding)性(xing)(xing)的(de)(de)(de)(de)影響(xiang)。
