裝置(zhi)設(she)(she)備布置(zhi)圖(tu)的圖(tu)例(li)(li)可(ke)以參(can)考SH/T 3052《石(shi)油化工配(pei)管工程(cheng)設(she)(she)計圖(tu)例(li)(li)》。在(zai)此僅列(lie)出一些常用圖(tu)例(li)(li)供參(can)考。對(dui)于管道布置(zhi)圖(tu)，可(ke)根據實際(ji)需要派生。在(zai)繪(hui)制設(she)(she)備布置(zhi)圖(tu)時(shi)，應按(an)設(she)(she)備的實際(ji)外形輪(lun)廓(kuo)線繪(hui)制。

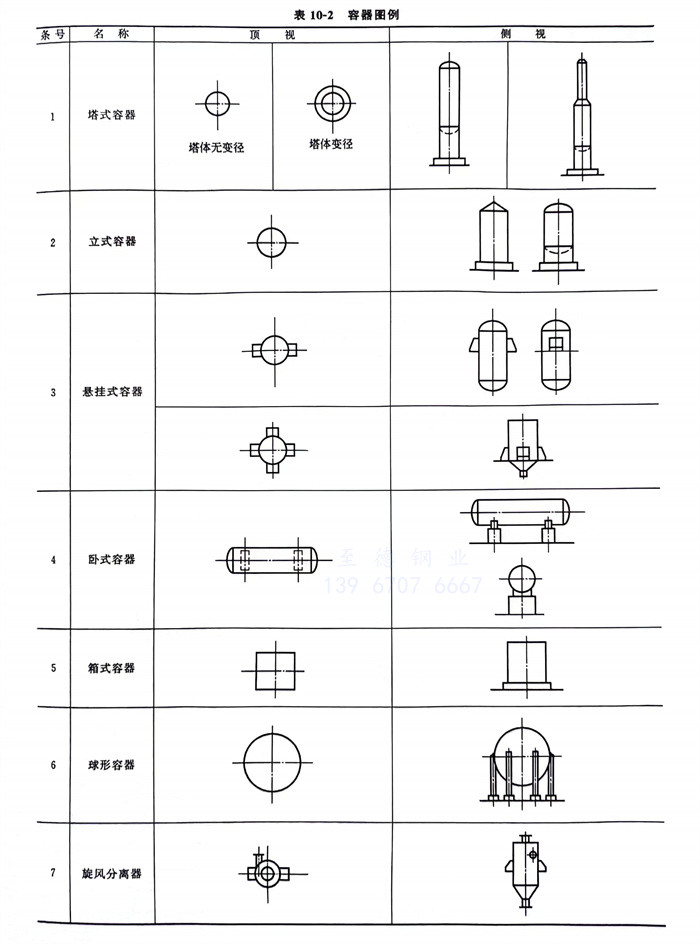

①. 容器（表(biao)10-2）。

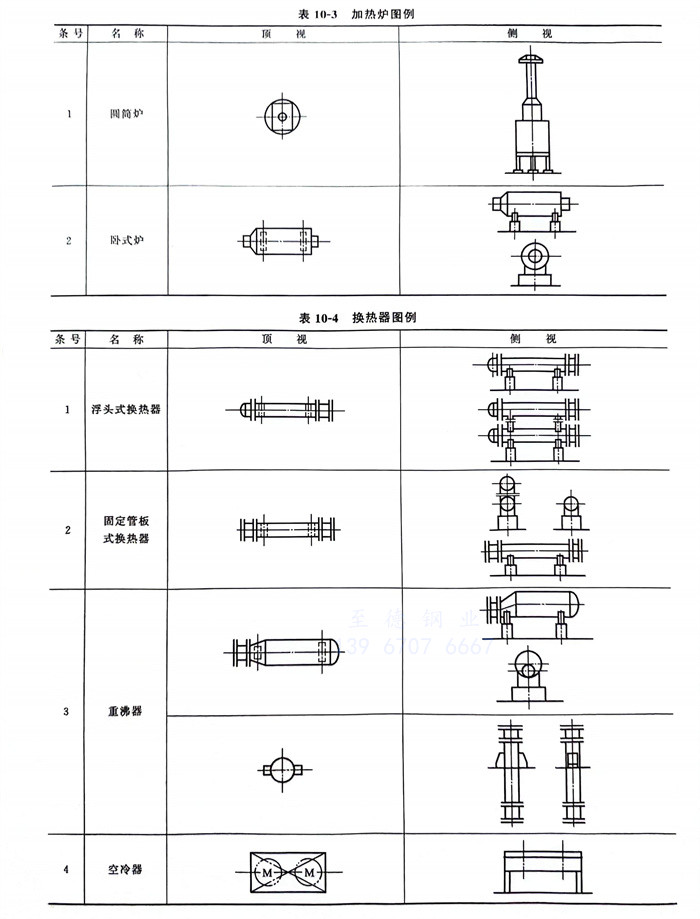

②. 加熱爐（表10-3）。
③. 換熱(re)器（表10-4）。

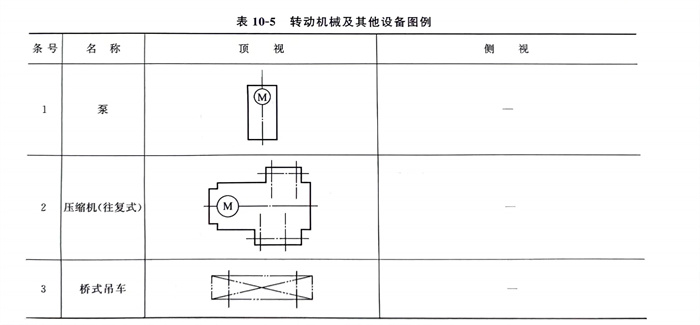

④. 轉動機(ji)械及其他（表10-5）。
