可變彈(dan)簧(huang)支吊架的核心部件是一個(ge)被控制(zhi)的圓(yuan)柱(zhu)彈(dan)簧(huang)，當被支承管道(dao)發(fa)生豎向位移時，會帶(dai)動圓(yuan)柱(zhu)彈(dan)簧(huang)的控制(zhi)板使(shi)彈(dan)簧(huang)被壓縮或被拉長。

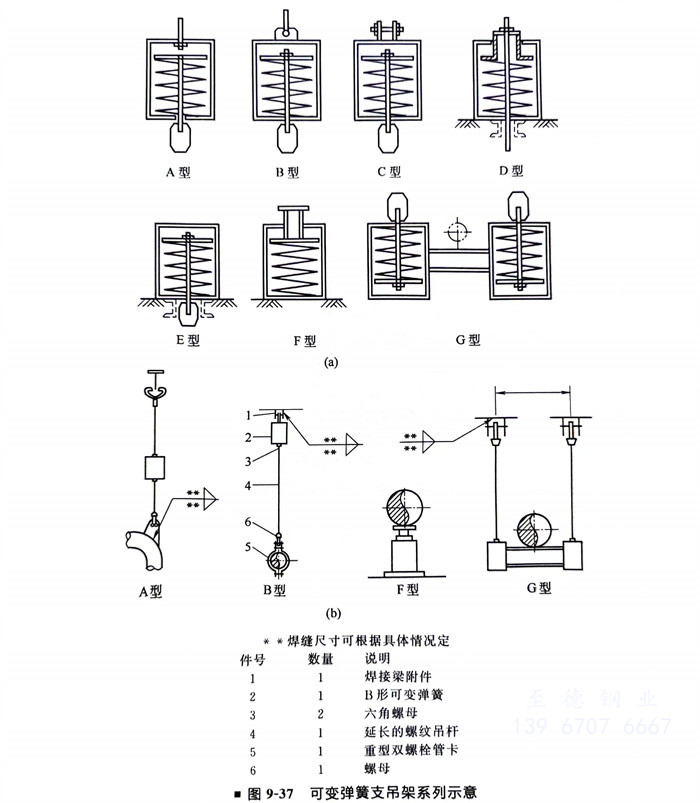

國家標(biao)準GB 10182共給出了A、B、C、D、E、F、G七種標(biao)準形式，與HG/T 20644標(biao)準是(shi)一致的，如圖9-37所示：A型(xing)(xing)為上螺紋(wen)懸吊(diao)(diao)型(xing)(xing)；B型(xing)(xing)為單耳(er)(er)懸吊(diao)(diao)型(xing)(xing)；C型(xing)(xing)為雙(shuang)耳(er)(er)懸吊(diao)(diao)型(xing)(xing)；D型(xing)(xing)為上調(diao)節(jie)擱置型(xing)(xing)；E型(xing)(xing)為下調(diao)節(jie)擱置型(xing)(xing)；F型(xing)(xing)為支承擱置型(xing)(xing)；G型(xing)(xing)為并(bing)聯(lian)懸吊(diao)(diao)型(xing)(xing)。它(ta)們的適用(yong)情況分述(shu)如下。
A、B、C三種形式均為(wei)懸吊(diao)(diao)型(xing)可變彈簧吊(diao)(diao)架，上端通(tong)過吊(diao)(diao)桿與生根部(bu)件相連(lian)，下端則通(tong)過可調(diao)螺母和(he)吊(diao)(diao)桿與附管部(bu)件相連(lian)。三者所不同的是上端與吊(diao)(diao)桿的連(lian)接方式不同。
D型和E型為擱置型可變(bian)彈簧(huang)吊(diao)(diao)架，即(ji)其底座擱置于支(zhi)承(cheng)梁或(huo)平臺梁的(de)上面，下(xia)端(duan)則通過(guo)可調螺(luo)母和吊(diao)(diao)桿與附(fu)管部件相連。與A、B、C三種形式相比，D型、E型更容易使操(cao)作人員接近(jin)，以(yi)便從彈簧(huang)支(zhi)吊(diao)(diao)架的(de)刻度(du)指示(shi)板上了解(jie)支(zhi)承(cheng)點的(de)位移情(qing)況，并(bing)與計算值進行(xing)對(dui)(dui)比。D型和E型僅(jin)僅(jin)是吊(diao)(diao)桿與彈簧(huang)連接的(de)方(fang)式不同，前者便于隨時(shi)調節彈簧(huang)荷載，而后(hou)者則對(dui)(dui)防止雨水進入(ru)彈簧(huang)支(zhi)架有利(li)。
F型(xing)為支(zhi)(zhi)(zhi)托型(xing)可變(bian)彈(dan)簧支(zhi)(zhi)(zhi)架(jia)(jia)，它與前(qian)面幾種(zhong)吊架(jia)(jia)形式(shi)相比剛性較大(da)，但當管道在(zai)支(zhi)(zhi)(zhi)承點同時有橫向(xiang)位移時，會因摩擦力的(de)作用使它發生(sheng)傾斜甚至失穩(wen)。為此，一(yi)些生(sheng)產廠則開發出了帶滾(gun)輪(lun)的(de)支(zhi)(zhi)(zhi)托型(xing)可變(bian)彈(dan)簧支(zhi)(zhi)(zhi)架(jia)(jia)，當管子(zi)在(zai)支(zhi)(zhi)(zhi)承點的(de)橫向(xiang)位移大(da)于6mm時，應考慮(lv)選用帶滾(gun)輪(lun)的(de)支(zhi)(zhi)(zhi)托型(xing)可變(bian)彈(dan)簧支(zhi)(zhi)(zhi)架(jia)(jia)。
G型為(wei)并聯(lian)懸(xuan)吊型可(ke)變(bian)彈簧吊架(jia)(jia)，它常用(yong)(yong)于生根(gen)條件不(bu)太(tai)合適(shi)，或彈簧承(cheng)載過大而(er)需要(yao)并聯(lian)設置時。當然，選用(yong)(yong)A～E中任何(he)一種(zhong)的兩個可(ke)變(bian)彈簧支(zhi)吊架(jia)(jia)并聯(lian)也可(ke)以，應視(shi)方便而(er)定。
可變彈簧支吊(diao)架標(biao)準系列中都給出了它們的對應關系數據表，選用時(shi)查表即可。
當(dang)管系中(zhong)某點的(de)(de)(de)垂直(zhi)(zhi)位移量(liang)較大時(shi)(shi)，從(cong)標(biao)(biao)準彈簧(huang)(huang)支吊(diao)架(jia)(jia)表中(zhong)可(ke)能已(yi)選不(bu)(bu)到合適的(de)(de)(de)彈簧(huang)(huang)支吊(diao)架(jia)(jia)，即要(yao)(yao)么(me)找不(bu)(bu)到最大工作位移能滿(man)足荷載要(yao)(yao)求的(de)(de)(de)標(biao)(biao)準系列，要(yao)(yao)么(me)因(yin)剛度較大而使荷載變(bian)(bian)化率超(chao)出標(biao)(biao)準要(yao)(yao)求，此(ci)時(shi)(shi)可(ke)考慮采用(yong)串(chuan)(chuan)聯(lian)可(ke)變(bian)(bian)彈簧(huang)(huang)支吊(diao)架(jia)(jia)。如果彈簧(huang)(huang)支吊(diao)點的(de)(de)(de)垂直(zhi)(zhi)位移比較大，選用(yong)兩個可(ke)變(bian)(bian)彈簧(huang)(huang)串(chuan)(chuan)聯(lian)仍(reng)不(bu)(bu)能滿(man)足要(yao)(yao)求時(shi)(shi)，可(ke)以串(chuan)(chuan)聯(lian)更多的(de)(de)(de)可(ke)變(bian)(bian)彈簧(huang)(huang)，但此(ci)時(shi)(shi)應考慮是否(fou)改用(yong)恒(heng)力彈簧(huang)(huang)更合適。
當管道支(zhi)承(cheng)(cheng)點的(de)荷(he)載(zai)(zai)超(chao)出標準可變彈簧(huang)(huang)支(zhi)吊架的(de)最大允(yun)許荷(he)載(zai)(zai)時，或(huo)者受支(zhi)承(cheng)(cheng)條件(jian)（如豎管支(zhi)承(cheng)(cheng)）、生根條件(jian)等限制不宜采用(yong)單個(ge)可變彈簧(huang)(huang)支(zhi)吊架進(jin)行支(zhi)承(cheng)(cheng)時，可選用(yong)兩(liang)個(ge)或(huo)兩(liang)個(ge)以上的(de)可變彈簧(huang)(huang)支(zhi)吊架并聯(lian)支(zhi)承(cheng)(cheng)。
可變彈(dan)(dan)簧(huang)(huang)(huang)支(zhi)吊架串聯(lian)(lian)安(an)裝(zhuang)時，應選用最大荷載相(xiang)同的彈(dan)(dan)簧(huang)(huang)(huang)，每個彈(dan)(dan)簧(huang)(huang)(huang)的壓縮量應按(an)其(qi)工作位(wei)移范圍(wei)比例(li)進行分(fen)(fen)配(pei)。可變彈(dan)(dan)簧(huang)(huang)(huang)支(zhi)吊架并(bing)聯(lian)(lian)安(an)裝(zhuang)時，應選用同一型號的彈(dan)(dan)簧(huang)(huang)(huang)，每個彈(dan)(dan)簧(huang)(huang)(huang)承(cheng)受(shou)的荷載應按(an)并(bing)聯(lian)(lian)彈(dan)(dan)簧(huang)(huang)(huang)個數平均分(fen)(fen)配(pei)。
