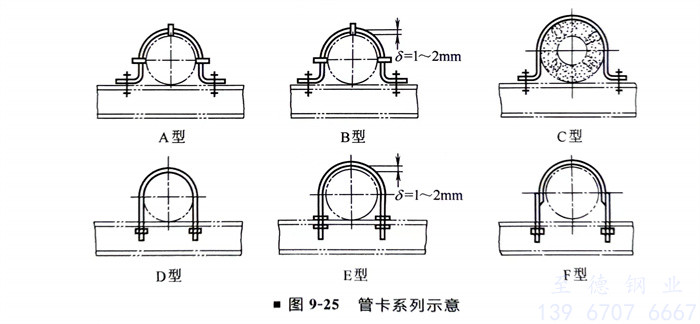

管卡是一種(zhong)應(ying)用比較廣泛的(de)支(zhi)(zhi)架形式(shi)，它常與梁柱或其他支(zhi)(zhi)架（如(ru)懸臂支(zhi)(zhi)架等）配合(he)使用，用于非隔熱管道(dao)，也可用于保冷管道(dao)。一般由扁(bian)鋼或圓(yuan)鋼制作(zuo)。常用的(de)管卡形式(shi)如(ru)圖9-25所(suo)示。

  圖(tu)9-25中共給(gei)出了A、B、C、D、E、F六種管卡，其應用(yong)情況(kuang)分述(shu)如下：

  A型管(guan)卡常配(pei)有支(zhi)耳板，當它(ta)們與懸臂支(zhi)架配(pei)合(he)(he)用(yong)于(yu)豎管(guan)時，可(ke)起承(cheng)重作用(yong)，當它(ta)們與水平(ping)梁(liang)配(pei)合(he)(he)用(yong)于(yu)水平(ping)管(guan)時，可(ke)起止(zhi)推作用(yong)。該管(guan)卡的(de)承(cheng)載能(neng)力取決于(yu)扁(bian)鋼的(de)寬度、螺栓的(de)數量(liang)、支(zhi)耳板的(de)大小和(he)數量(liang)，一(yi)般情況它(ta)適(shi)用(yong)于(yu)DN80～350的(de)光管(guan)承(cheng)重或止(zhi)推。

  B型管(guan)卡既可(ke)與懸臂支(zhi)架配合(he)，又可(ke)與水平支(zhi)承(cheng)梁配合(he)，用于DN80～350光管(guan)（豎直(zhi)或水平）的導向。

  C型管(guan)卡專用(yong)(yong)(yong)于(yu)保(bao)冷管(guan)道(dao)的(de)承重和導向(xiang)。當它(ta)用(yong)(yong)(yong)于(yu)豎直管(guan)子(zi)(zi)的(de)承重時，限用(yong)(yong)(yong)于(yu)DN50以(yi)下的(de)管(guan)子(zi)(zi)，當管(guan)子(zi)(zi)直徑較大時，應輔以(yi)其他承重支架(jia)。

  D型和E型管(guan)卡均用圓鋼做支(zhi)架(jia)零部件(jian)，形式較簡單。又由于它沿管(guan)子切向(xiang)拉緊，可獲得(de)較大的(de)卡緊力(li)，故不(bu)大于DN50的(de)豎(shu)直光(guang)管(guan)常(chang)以D型管(guan)卡進行承重。E型常(chang)用于DN15～150的(de)豎(shu)直或水平(ping)光(guang)管(guan)的(de)導向(xiang)，此時(shi)它的(de)固定(ding)螺母為生根(gen)件(jian)，上下各(ge)一個，便于保(bao)證導向(xiang)間隙。

  F型管(guan)(guan)卡(ka)(ka)常又稱防振管(guan)(guan)卡(ka)(ka)，用于(yu)有機械振動的(de)管(guan)(guan)道。該支(zhi)架用扁鋼做卡(ka)(ka)箍零部件(jian)以(yi)增大其受力面(mian)積，而(er)以(yi)螺(luo)栓切向(xiang)拉緊(jin)有利于(yu)增加支(zhi)架的(de)卡(ka)(ka)緊(jin)力，管(guan)(guan)卡(ka)(ka)與管(guan)(guan)子之間墊若干石棉塊，既便于(yu)增加振動阻尼(ni)，又使管(guan)(guan)子能(neng)夠有少量(liang)的(de)軸(zhou)向(xiang)位(wei)移，固定螺(luo)母為雙螺(luo)母，以(yi)防止因振動而(er)脫落(luo)。
