一(yi)、由于設備布置或其他(ta)因素使管道系統(tong)(tong)的幾(ji)何形狀受到限制，補償(chang)能力(li)不(bu)能滿足(zu)要求時，應在(zai)管道系統(tong)(tong)的適當位置安裝補償(chang)器。

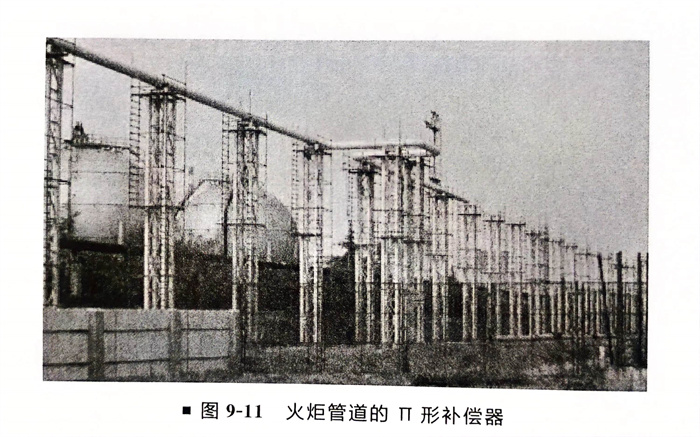

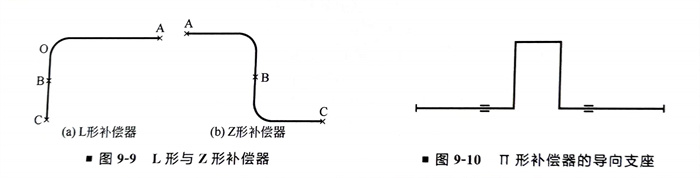

根據補(bu)(bu)(bu)償(chang)器(qi)(qi)的形成可以將其分為兩類(lei)(lei)：一類(lei)(lei)是(shi)由于工藝需要(yao)在布置(zhi)管(guan)道時自然形成的彎(wan)曲(qu)管(guan)段，稱(cheng)為自然補(bu)(bu)(bu)償(chang)器(qi)(qi)，如(ru)L形補(bu)(bu)(bu)償(chang)器(qi)(qi)、Z形補(bu)(bu)(bu)償(chang)器(qi)(qi)（圖(tu)9-9）、II形補(bu)(bu)(bu)償(chang)器(qi)(qi)（圖(tu)9-10、圖(tu)9-11）；另一類(lei)(lei)是(shi)專門設置(zhi)用于吸收(shou)管(guan)道熱膨(peng)脹的彎(wan)曲(qu)管(guan)段或伸(shen)縮裝置(zhi)，稱(cheng)為人工補(bu)(bu)(bu)償(chang)器(qi)(qi)，如(ru)波紋式補(bu)(bu)(bu)償(chang)器(qi)(qi)、填(tian)料函式補(bu)(bu)(bu)償(chang)器(qi)(qi)等(deng)。
如自然補(bu)償的(de)形式(shi)為(wei)L形，則需考慮其(qi)中較短(duan)管［圖9-9（a）中OB管段］是(shi)否(fou)有(you)足夠的(de)吸收管系(xi)熱膨脹的(de)能力，如OB管段的(de)長(chang)度不夠，則應加長(chang)至C或重新考慮管線(xian)布置，以(yi)免發生管系(xi)因彎曲過(guo)度而破壞(huai)。
如(ru)自然補(bu)償(chang)的形式(shi)為(wei)Z形，則不應在(zai)Z形管道(dao)中(zhong)B處(chu)［圖(tu)9-9（b）］加(jia)以固定(ding)使之成為(wei)兩(liang)個L形（AB和(he)AC），即只需在(zai)兩(liang)端（A、C）加(jia)以固定(ding)保持Z形。
管道在自(zi)然補償(chang)時如選用立(li)體(ti)形方式(shi)，則較平面形的補償(chang)效(xiao)果更好(hao)。
二、補償器的(de)選用和布(bu)置規(gui)定如下。
a. Ⅱ形補(bu)(bu)償(chang)(chang)器結(jie)構簡單、運(yun)行可靠、投資少(shao)，應優先(xian)選(xuan)用(yong)。Ⅱ形補(bu)(bu)償(chang)(chang)器宜(yi)設(she)置在兩(liang)固定點中部，為防(fang)止管道橫向位移過大，應在Ⅱ形補(bu)(bu)償(chang)(chang)器兩(liang)側設(she)置導向架。導向支座與Ⅱ形補(bu)(bu)償(chang)(chang)器管端的距離一般取管徑的30～40倍。
b. Ⅱ形補償器與(yu)固定點(dian)(dian)的距離不宜小于兩固定點(dian)(dian)間距的1/3。
c. 管(guan)道布置受限制(zhi)時，在設計壓力和輸送介質允許的情況下(xia)可選用金屬波(bo)(bo)紋管(guan)補償(chang)(chang)器。波(bo)(bo)形式補償(chang)(chang)器補償(chang)(chang)能(neng)力大、占(zhan)地小，但制(zhi)造較為(wei)復雜(za)，價格高(gao)，適用于低壓大直徑(jing)管(guan)道。
波(bo)紋(wen)式補償(chang)器(qi)(qi)是用3～4mm厚的(de)(de)金屬薄片(pian)制成的(de)(de)，它(ta)利用金屬本(ben)身的(de)(de)彈(dan)性伸(shen)縮來吸(xi)收管線(xian)的(de)(de)熱膨脹，每(mei)個波(bo)紋(wen)可吸(xi)收5～15mm的(de)(de)膨脹量。它(ta)的(de)(de)優點是體(ti)積小、結(jie)構嚴密(mi)。但是為(wei)了防止補償(chang)器(qi)(qi)本(ben)身產生縱向彎曲，補償(chang)器(qi)(qi)不(bu)能做得太長(chang)，每(mei)個補償(chang)器(qi)(qi)的(de)(de)波(bo)紋(wen)總數一般不(bu)得超過6個。這使(shi)補償(chang)器(qi)(qi)的(de)(de)補償(chang)能力受到(dao)限制。這類補償(chang)器(qi)(qi)僅用在內壓小于0.7MPa的(de)(de)管道上。
d. 布置無約束金(jin)屬波紋管補償器應符合(he)下列要求。
1. 兩個(ge)固定支(zhi)座間(jian)僅能布置(zhi)一個(ge)補(bu)償器。
2. 固定支座必須具有足夠(gou)的強度，以(yi)承受內壓推力的作(zuo)用。
3. 對管(guan)道(dao)必須進行嚴格保護(hu)，尤其是靠近補償(chang)器的(de)(de)部(bu)位應設(she)置導向(xiang)架，第(di)一(yi)個(ge)導向(xiang)支(zhi)(zhi)架與(yu)補償(chang)器的(de)(de)距(ju)離應小于或(huo)等于4倍公(gong)稱(cheng)直(zhi)徑(jing)，第(di)二個(ge)導向(xiang)支(zhi)(zhi)架與(yu)第(di)一(yi)個(ge)導向(xiang)支(zhi)(zhi)架的(de)(de)距(ju)離應小于或(huo)等于14倍公(gong)稱(cheng)直(zhi)徑(jing)，以防止(zhi)管(guan)道(dao)有彎曲和徑(jing)向(xiang)偏移(yi)造成補償(chang)器的(de)(de)破壞。
e. 布置帶約束的金屬(shu)波紋管補(bu)償(chang)器應符合應力計(ji)算(suan)的要求(qiu)。
f. 套(tao)管(guan)式(shi)、球形補償器(qi)因填(tian)料容易松弛、發(fa)生泄漏，對可燃介質管(guan)道和有毒介質管(guan)道嚴禁(jin)選用(yong)（采用(yong)自然沉降地(di)基的儲罐(guan)，存在后期的沉降量，其管(guan)應(ying)采用(yong)金(jin)屬軟管(guan)）。
③. 儲罐(guan)(guan)前的(de)(de)管道(dao)(dao)當地震烈(lie)度大于(yu)或(huo)等于(yu)7度、有不(bu)均(jun)勻沉陷(xian)，且公稱直徑(jing)大于(yu)或(huo)等于(yu)150mm時，應(ying)設置儲罐(guan)(guan)抗震用金屬(shu)軟管。金屬(shu)軟管的(de)(de)直徑(jing)不(bu)應(ying)小于(yu)儲罐(guan)(guan)進(jin)出口的(de)(de)直徑(jing)。金屬(shu)軟管應(ying)布置在(zai)靠近(jin)儲罐(guan)(guan)壁的(de)(de)第一道(dao)(dao)閥(fa)門(men)和第二道(dao)(dao)閥(fa)門(men)之間。
