一、裝置內構筑物(wu)的類型
裝置(zhi)內(nei)構(gou)筑物包括管架(jia)（包括管廊）框架(jia)、平臺(tai)梯子、放(fang)空煙囪，防火墻、管溝、圍堰等。
二、構筑物布置(zhi)設計(ji)的(de)一般(ban)要求
①. 在(zai)構(gou)(gou)架(jia)上布置(zhi)設(she)(she)備(bei)時，應結合結構(gou)(gou)設(she)(she)計布置(zhi)設(she)(she)備(bei)的(de)支座(zuo)梁，且應將尺寸(cun)相同或(huo)相近的(de)設(she)(she)備(bei)布置(zhi)在(zai)同一層構(gou)(gou)架(jia)上。
②. 靠近管廓的構架(jia)立柱宜與(yu)管廓立柱對齊。
③. 構架(jia)的(de)(de)(de)層高(gao)(gao)應符合的(de)(de)(de)要求(qiu)：生產過程要求(qiu)設(she)備布置(zhi)的(de)(de)(de)高(gao)(gao)度(du)；設(she)備操作和檢修(xiu)的(de)(de)(de)必要高(gao)(gao)度(du)；管(guan)道(dao)布置(zhi)的(de)(de)(de)高(gao)(gao)度(du)（包括(kuo)與管(guan)廊相連管(guan)道(dao)的(de)(de)(de)高(gao)(gao)度(du)）。
④. 裝置(zhi)的可燃氣體、液化烴和可燃液體設(she)備采用多層(ceng)構(gou)架布置(zhi)時(shi)，除工(gong)藝(yi)(yi)要(yao)求外，其構(gou)架不宜超過4層(ceng)（含地面層(ceng)）。當(dang)工(gong)藝(yi)(yi)對設(she)備布置(zhi)有特殊要(yao)求（如重力流要(yao)求）時(shi)，構(gou)架層(ceng)數不受此(ci)限(xian)。
三、框架的(de)布置設計
1. 框架的類型
框(kuang)(kuang)架按(an)設備布(bu)(bu)(bu)置(zhi)需要可(ke)以和(he)管(guan)廊結合在一起布(bu)(bu)(bu)置(zhi)，如管(guan)廊下布(bu)(bu)(bu)置(zhi)機、泵，管(guan)廊的管(guan)道在泵的上方(fang)，管(guan)道上方(fang)第一層(ceng)(ceng)框(kuang)(kuang)架布(bu)(bu)(bu)置(zhi)高位容器(qi)(qi)(qi)，第二層(ceng)(ceng)布(bu)(bu)(bu)置(zhi)冷卻器(qi)(qi)(qi)和(he)換(huan)熱器(qi)(qi)(qi)，最上一層(ceng)(ceng)布(bu)(bu)(bu)置(zhi)空冷器(qi)(qi)(qi)或(huo)冷凝冷卻器(qi)(qi)(qi)。框(kuang)(kuang)架也可(ke)以獨立(li)布(bu)(bu)(bu)置(zhi)。根據各類設備要求(qiu)設置(zhi)，如塔框(kuang)(kuang)架、反應器(qi)(qi)(qi)框(kuang)(kuang)架、換(huan)熱設備和(he)容器(qi)(qi)(qi)框(kuang)(kuang)架等。
2. 框架的結構尺寸
框架(jia)的結構尺寸(cun)，按設(she)(she)(she)(she)備(bei)(bei)(bei)的不(bu)同(tong)要求確(que)定，在(zai)管廊附近的框架(jia)，其(qi)柱距與管廊柱距對齊為(wei)宜(yi)，一(yi)般為(wei)6m。框架(jia)跨度(du)隨架(jia)空(kong)設(she)(she)(she)(she)備(bei)(bei)(bei)要求不(bu)同(tong)而異。框架(jia)的高度(du)應滿足設(she)(she)(she)(she)備(bei)(bei)(bei)的工藝(yi)操作、設(she)(she)(she)(she)備(bei)(bei)(bei)的安裝(zhuang)檢修和敷設(she)(she)(she)(she)管道的要求。框架(jia)的層高。按最大設(she)(she)(she)(she)備(bei)(bei)(bei)要求確(que)定，但在(zai)布(bu)(bu)置(zhi)設(she)(she)(she)(she)備(bei)(bei)(bei)時盡可能將尺寸(cun)相(xiang)近似的設(she)(she)(she)(she)備(bei)(bei)(bei)布(bu)(bu)置(zhi)在(zai)同(tong)一(yi)層框架(jia)上，而且要考慮設(she)(she)(she)(she)備(bei)(bei)(bei)支(zhi)座梁的位置(zhi)，使其(qi)經(jing)濟合理。
四、平臺(tai)梯子(zi)的布置設(she)計(ji)
①. 在(zai)需要(yao)操(cao)作和(he)經(jing)常維修的場所(suo)應設置平臺和(he)梯(ti)子并按防火要(yao)求設置安全(quan)梯(ti)。
②. 在(zai)設(she)備(bei)和(he)管(guan)道上，操作(zuo)中需要維(wei)修、檢查、調節和(he)觀察的地方，如人孔(kong)、手孔(kong)、塔(ta)、法蘭、調節閥(fa)、安全閥(fa)、取樣點(dian)、流量(liang)孔(kong)板、液面(mian)計、工藝盲板，經(jing)常操作(zuo)的閥(fa)門和(he)需要用機(ji)械清理的管(guan)道轉彎處都應設(she)置平臺和(he)梯子。
③. 對平臺的(de)尺寸要求
a. 一般平臺(tai)寬(kuan)度(du)不應小(xiao)于(yu)0.8m，平臺(tai)上凈空(kong)不應小(xiao)于(yu)2.2m。
b. 相鄰塔器的(de)平(ping)臺標高應盡量一樣，布置(zhi)成(cheng)聯合平(ping)臺。
c. 為設(she)備人孔(kong)(kong)、手孔(kong)(kong)設(she)置的(de)平臺，與人孔(kong)(kong)中(zhong)心(xin)的(de)距(ju)離(li)宜為0.6～1.2m，不宜大于1.5m；與手孔(kong)(kong)的(de)距(ju)離(li)不宜大于0.8～1.4m。
d. 為設備(bei)加料口(kou)設置的平臺，距料口(kou)頂不(bu)宜大于1.0m。
e. 裝(zhuang)設在(zai)設備(bei)上的平臺不應妨礙(ai)設備(bei)的檢修，否則(ze)，應做成(cheng)可(ke)拆(chai)卸式的。
f. 為立(li)式換熱器(qi)設置(zhi)的平臺與上部管箱法蘭或管箱蓋的距離不宜大于(yu)1.5m。
g. 為(wei)了便于檢修水箱內的管束(shu)，水箱上的平(ping)臺應是可拆(chai)卸的。
④. 梯(ti)子(zi)的設置要求
a. 廠房(fang)和(he)框架的(de)主要(yao)梯(ti)(ti)子(zi)和(he)操(cao)作頻繁(fan)的(de)平臺的(de)梯(ti)(ti)子(zi)應(ying)采(cai)用斜梯(ti)(ti)。成組布置的(de)塔的(de)聯合平臺，宜采(cai)用斜梯(ti)(ti)。其(qi)他場合可設直梯(ti)(ti)、并應(ying)按疏(shu)(shu)散和(he)安全(quan)要(yao)求設置安全(quan)疏(shu)(shu)散梯(ti)(ti)。
b. 在(zai)設置平臺有困難而(er)又需要操(cao)作和維修的(de)(de)地(di)方可設置直梯，如在(zai)設備(bei)上安裝的(de)(de)壓力計、溫度計，不經(jing)常打(da)開的(de)(de)手孔，液(ye)位控制器在(zai)2.0～3.5m之(zhi)間，以及為地(di)下設備(bei)設置的(de)(de)地(di)坑深度為2.0m以上等(deng)處。
⑤. 梯子(zi)的(de)尺寸要求
a. 斜梯(ti)(ti)的角度一般為45°，由(you)于條件(jian)限制也(ye)可(ke)55°，每段斜梯(ti)(ti)的高度不宜大于5m。超過5m時可(ke)設(she)梯(ti)(ti)間平臺(tai)，分(fen)段設(she)梯(ti)(ti)子。
b. 斜(xie)梯的寬度(du)不應(ying)小于0.7m。
c. 直梯的(de)寬度(du)宜為0.4～0.6m。
d. 設(she)備上的(de)(de)直梯(ti)(ti)宜從側面通向平臺(tai)。每段直梯(ti)(ti)的(de)(de)高度不應大于8m。超(chao)過8m時必須設(she)梯(ti)(ti)間平臺(tai)，分(fen)段設(she)梯(ti)(ti)子(zi)。
根據GB 4053.1-2009“單段(duan)梯(ti)及多段(duan)梯(ti)的梯(ti)高均應(ying)不大(da)于(yu)(yu)15m”結(jie)合石油化工裝置的特點，規定作(zuo)為操(cao)作(zuo)梯(ti)每段(duan)梯(ti)子的高度不宜大(da)于(yu)(yu)10m；作(zuo)為安全疏散梯(ti)的每段(duan)梯(ti)子的高度可大(da)于(yu)(yu)10m，但不應(ying)大(da)于(yu)(yu)15m。
⑥. 超過2m的直梯應設安全(quan)護籠。
⑦. 平臺(tai)的防(fang)護欄(lan)桿(gan)高度為1m，20m以上平臺(tai)的防(fang)護欄(lan)桿(gan)高度一般為1.2m。防(fang)護欄(lan)桿(gan)為固(gu)定式設施。對于影(ying)響檢修的欄(lan)桿(gan)，應采(cai)用可拆(chai)卸式的。
⑧. 根據(ju)GB50160防火(huo)規范要求，甲(jia)、乙(yi)、丙類(lei)塔區聯(lian)合平(ping)(ping)(ping)臺(tai)以及其他工藝(yi)設備和大型容器或容器組的(de)平(ping)(ping)(ping)臺(tai)，均應設置不(bu)(bu)少于(yu)兩個(ge)(ge)通(tong)往(wang)地(di)面的(de)梯(ti)子，作為安(an)全出口，各(ge)安(an)全口的(de)距離不(bu)(bu)應大于(yu)25m。但對不(bu)(bu)大于(yu)8m的(de)甲(jia)類(lei)平(ping)(ping)(ping)臺(tai)和長度(du)不(bu)(bu)大于(yu)15m的(de)乙(yi)、丙類(lei)平(ping)(ping)(ping)臺(tai)可(ke)只設一個(ge)(ge)梯(ti)子，相鄰的(de)框架、平(ping)(ping)(ping)臺(tai)宜根據(ju)安(an)全疏散(san)的(de)需要用走橋連(lian)通(tong)。
⑨. 根據GB50160防火規范要求：進(jin)、出裝(zhuang)置的(de)可(ke)燃(ran)氣體(ti)、液化烴和可(ke)燃(ran)液體(ti)的(de)管道，在裝(zhuang)置的(de)邊界處應(ying)(ying)設(she)隔斷閥和8字盲(mang)板，在隔斷閥處應(ying)(ying)設(she)平(ping)臺(tai)，長(chang)度等于或大(da)于8m的(de)平(ping)臺(tai)應(ying)(ying)在兩(liang)個方(fang)向設(she)梯(ti)子。
⑩. 平臺(tai)荷(he)重(zhong)一般(ban)為200kgf／㎡，對(dui)于供(gong)檢修(xiu)用的平臺(tai)一般(ban)按(an)400k0kgf/㎡均布載(zai)荷(he)設計。對(dui)于大(da)型設備應按(an)其最大(da)部件荷(he)重(zhong)與土建專業商(shang)定。
五、梯子(zi)、平臺、活動梯子(zi)平臺的設計部位

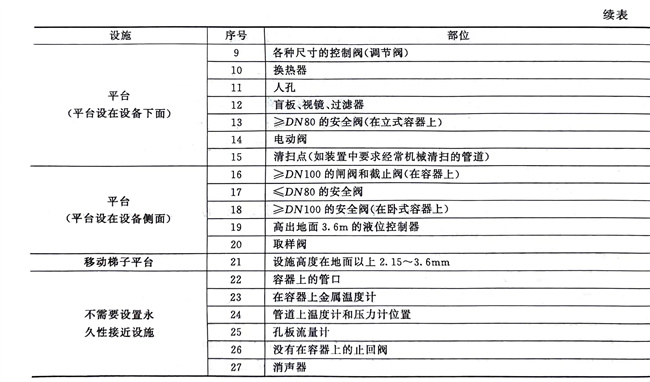

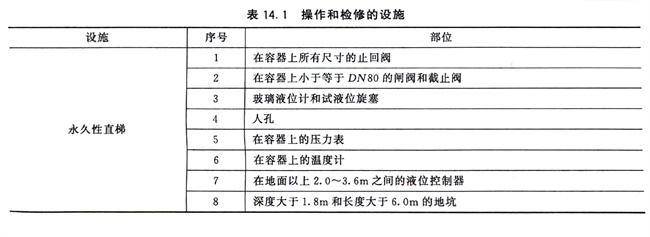

操作、檢修用梯子、平臺(tai)(tai)、活動梯子平臺(tai)(tai)的設計部位(wei)見表14.1。
六、放空煙囪的布置設計(ji)
①. 可燃(ran)氣體及有害(hai)氣體的(de)排(pai)放(fang)要求(qiu)和高度，應符(fu)合現行GB 16297《大氣污染綜合排(pai)放(fang)標準》、GB 50160《石油化(hua)工(gong)企業設計防火規(gui)范(fan)》或(huo)項目(mu)建(jian)設所(suo)在(zai)國(guo)家或(huo)地區的(de)規(gui)范(fan)要求(qiu)。
②. 放空用煙(yan)囪應(ying)設(she)置(zhi)在裝置(zhi)的(de)一(yi)端或邊緣(yuan)地區，且位于裝置(zhi)常年最小頻(pin)率風向的(de)上風側(ce)。
③. 放空用煙(yan)囪與周圍平臺(tai)的(de)位置關系(xi)應符(fu)合(he)下列要求：

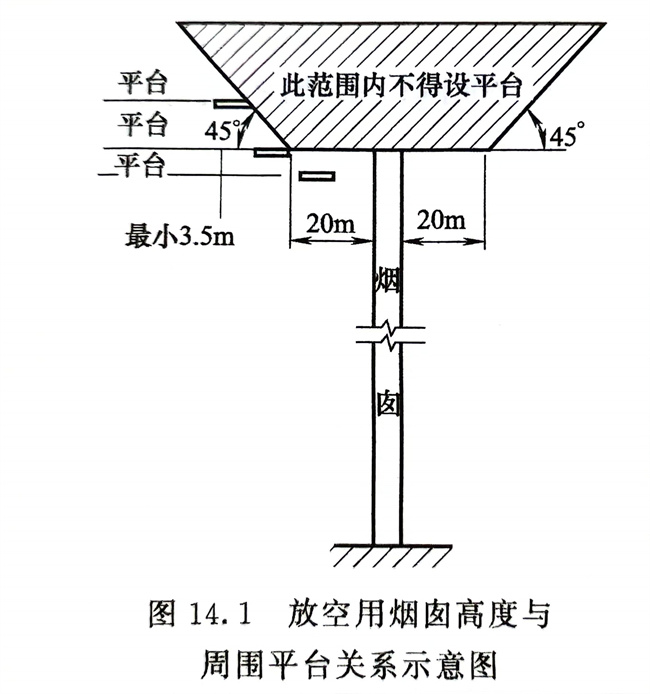

a. 如在(zai)煙囪頂部外(wai)緣(yuan)水平(ping)(ping)方向20m范圍內布置平(ping)(ping)臺，煙囪頂部至少高出(chu)平(ping)(ping)臺3.5m，如圖(tu)14.1所示，如平(ping)(ping)臺上還有操作室，煙囪應高出(chu)操作室的屋頂2m。
b. 如(ru)在煙(yan)囪頂部外(wai)緣算(suan)起水平(ping)(ping)方向20m以外(wai)布置平(ping)(ping)臺，平(ping)(ping)臺應按圖14.1的要求設置。
