熱(re)力(li)管(guan)道布置設(she)計要求(qiu)規范主(zhu)要有以下幾點：
1. 熱(re)力管道布置設計原則
①. 城鎮供熱管網的布置(zhi)應在城鎮規劃的指導下，根據(ju)熱負荷分布、熱源(yuan)位置(zhi)、其他管道及(ji)構筑物、園林(lin)綠地、水文、地質條(tiao)件等因素，經(jing)(jing)技術經(jing)(jing)濟比較確定。
②. 城鎮供熱管網管道的位置應符合下列規定：
a. 城鎮(zhen)道路(lu)上的(de)供熱管道應平行于道路(lu)中心線，并宜敷(fu)設在車行道以外，同一(yi)(yi)條管道應只沿街道的(de)一(yi)(yi)側敷(fu)設；
b. 穿過廠(chang)區的(de)供(gong)熱(re)管道應敷設在易(yi)于檢修(xiu)和(he)維護的(de)位(wei)置；
c. 通(tong)過非建(jian)筑區(qu)的供熱(re)管道應沿公路敷(fu)設；
d. 供熱(re)管網選線時宜避開土質(zhi)松(song)軟地(di)區、地(di)震斷裂帶(dai)、滑(hua)坡危險地(di)帶(dai)以(yi)及(ji)高(gao)地(di)下水位(wei)區等(deng)不(bu)利地(di)段。
③. 管(guan)徑小于(yu)或(huo)等于(yu)300mm的供(gong)熱管(guan)道，可穿越建(jian)筑物的地下室或(huo)用開槽施(shi)工(gong)法自建(jian)筑物下專門敷(fu)設(she)的通行管(guan)溝內穿過(guo)。用暗挖法施(shi)工(gong)穿過(guo)建(jian)筑物時(shi)不受管(guan)徑限制。
④. 熱力(li)網管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)可與(yu)自(zi)來(lai)(lai)水(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)、電壓(ya)10kV以下的電力(li)電纜、通信線路(lu)、壓(ya)縮(suo)空(kong)氣管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)、壓(ya)力(li)排水(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)和(he)重油管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)一(yi)起敷(fu)設(she)在綜(zong)合管(guan)(guan)(guan)(guan)(guan)溝內。在綜(zong)合管(guan)(guan)(guan)(guan)(guan)溝內，熱力(li)網管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)應高于自(zi)來(lai)(lai)水(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)和(he)重油管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)，并(bing)且自(zi)來(lai)(lai)水(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)應做絕熱層和(he)防水(shui)層。
⑤. 地上(shang)敷設的供熱(re)管(guan)(guan)道可與其他管(guan)(guan)道敷設在(zai)同(tong)一管(guan)(guan)架(jia)上(shang)，但應便于(yu)檢修，且(qie)不得架(jia)設在(zai)腐蝕性介質管(guan)(guan)道的下方。
2. 熱力(li)管道敷設(she)方(fang)式(shi)的確定
管道敷(fu)(fu)(fu)(fu)設(she)(she)方(fang)式分地(di)(di)上敷(fu)(fu)(fu)(fu)設(she)(she)和地(di)(di)下敷(fu)(fu)(fu)(fu)設(she)(she)兩種方(fang)式。地(di)(di)上敷(fu)(fu)(fu)(fu)設(she)(she)又分為低(di)、中、高支(zhi)架敷(fu)(fu)(fu)(fu)設(she)(she)。地(di)(di)下敷(fu)(fu)(fu)(fu)設(she)(she)又分為直埋敷(fu)(fu)(fu)(fu)設(she)(she)和管溝敷(fu)(fu)(fu)(fu)設(she)(she)。
①. 城鎮街道上(shang)和居住(zhu)區內的供熱管(guan)道宜采(cai)用(yong)(yong)地下敷設。當地下敷設困難時，可采(cai)用(yong)(yong)地上(shang)敷設，但設計(ji)時應注意美(mei)觀。
②. 工廠區的供熱管道，應采用地上(shang)敷設。
③. 熱水(shui)供熱管道地下(xia)敷設時，宜(yi)采用(yong)直埋敷設。
④. 熱水或蒸汽管道(dao)采(cai)用管溝(gou)(gou)敷(fu)(fu)(fu)設(she)時，宜采(cai)用不通(tong)行管溝(gou)(gou)敷(fu)(fu)(fu)設(she)；穿(chuan)越不允(yun)許開挖檢修的(de)地段時，應采(cai)用通(tong)行管溝(gou)(gou)敷(fu)(fu)(fu)設(she)，當采(cai)用通(tong)行管溝(gou)(gou)困難時，可采(cai)用半通(tong)行管溝(gou)(gou)敷(fu)(fu)(fu)設(she)。
⑤. 蒸汽(qi)管(guan)道采用管(guan)溝敷設(she)困難(nan)時，可采用保溫(wen)性能(neng)良好、防水(shui)性能(neng)可靠、保護管(guan)耐腐蝕的預制(zhi)保溫(wen)管(guan)直埋敷設(she)，其設(she)計壽(shou)命(ming)應不低于25年(nian)。
3. 管溝敷設要求

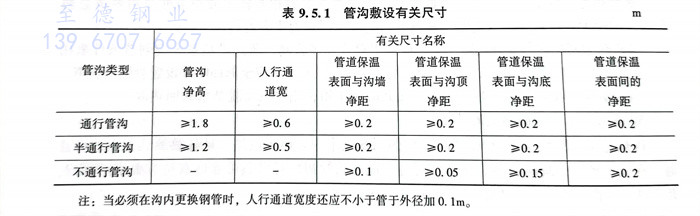

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必須在(zai)溝內更(geng)換鋼管時，人行通道寬度還應不小于管于外徑(jing)加0.1m。
工作人(ren)(ren)員經(jing)常進(jin)入的(de)通(tong)(tong)行(xing)管(guan)溝應(ying)有(you)照明設(she)備和良好的(de)通(tong)(tong)風：人(ren)(ren)員在管(guan)溝內工作時，空氣溫度不得超(chao)過40℃．通(tong)(tong)行(xing)管(guan)溝應(ying)設(she)事故人(ren)(ren)孔(kong)：設(she)有(you)蒸(zheng)汽管(guan)道的(de)通(tong)(tong)行(xing)管(guan)溝，事故人(ren)(ren)孔(kong)間距(ju)不應(ying)大(da)于(yu)100m；熱水管(guan)道的(de)通(tong)(tong)行(xing)管(guan)溝，事故人(ren)(ren)孔(kong)間距(ju)應(ying)不大(da)于(yu)400m．對于(yu)整(zheng)體混(hun)凝土(tu)結(jie)構的(de)通(tong)(tong)行(xing)管(guan)溝，每隔(ge)200m宜設(she)一(yi)個安裝孔(kong)。
4. 熱(re)力管道布置間距要(yao)求

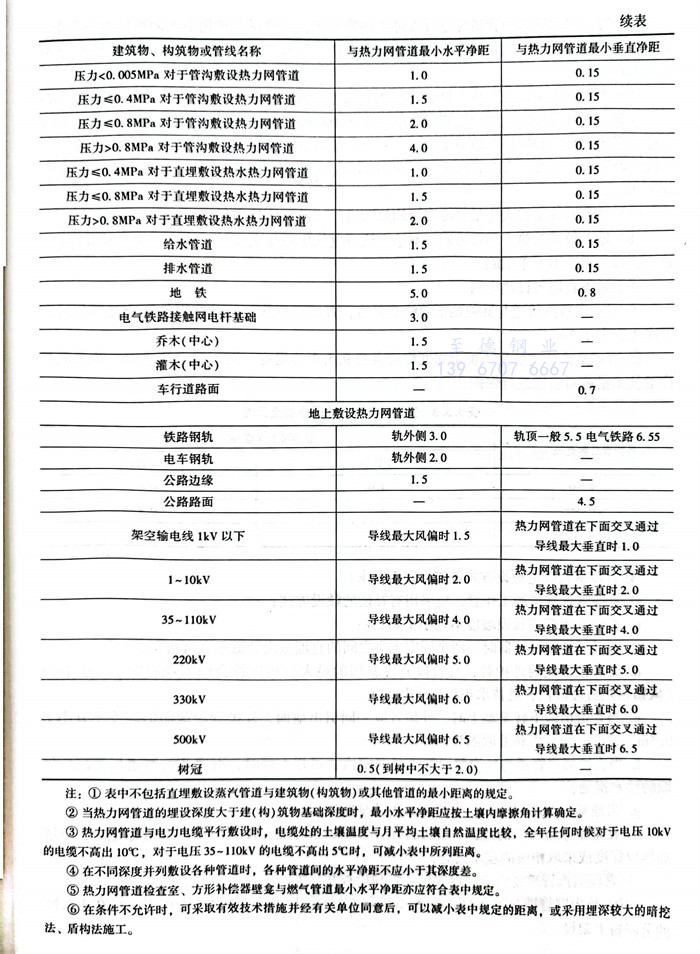

地(di)下敷(fu)設(she)熱力網管(guan)(guan)道(dao)的管(guan)(guan)溝(gou)外表面，直埋敷(fu)設(she)熱水管(guan)(guan)道(dao)或地(di)上敷(fu)設(she)管(guan)(guan)道(dao)的保溫結構表面與建(jian)筑物、構筑物、道(dao)路(lu)、鐵路(lu)、電(dian)纜(lan)、架空電(dian)線和其他管(guan)(guan)道(dao)的最小(xiao)水平(ping)凈距、垂直凈距應(ying)符合表9.5.2的規定。
注：①. 表中不包括(kuo)直埋敷設蒸(zheng)汽管道與(yu)建筑物（構筑物）或其他管道的最小(xiao)距離的規定(ding)。
②. 當熱力網管道(dao)的(de)埋設深度大于建（構）筑物基礎(chu)深度時，最小水平凈距應(ying)按土(tu)壤內(nei)摩擦角計算確定。
③. 熱力網管道與電(dian)力電(dian)纜平行敷設時(shi)，電(dian)纜處的(de)(de)土壤溫度與月平均(jun)土壤自然(ran)溫度比較，全(quan)年任何時(shi)候對于電(dian)壓10kV的(de)(de)電(dian)纜不高出10℃，對于電(dian)壓35～110kV的(de)(de)電(dian)纜不高出5℃時(shi)，可減小表中所列距離。
④. 在不同(tong)深度并列(lie)敷(fu)設各種管道時，各種管道間(jian)的水平凈(jing)距(ju)不應小于其深度差。
⑤. 熱力網管(guan)道(dao)檢查室、方形補償(chang)器壁龕與燃氣管(guan)道(dao)最小水(shui)平凈距(ju)亦應(ying)符(fu)合表中規(gui)定(ding)。
⑥. 在條件(jian)不允許時，可(ke)采取有效技術措施并經有關單位同意后，可(ke)以減小表中規定(ding)的距離(li)，或采用埋深較(jiao)大(da)的暗挖法、盾構法施工。
5. 地(di)(di)上敷設(she)熱(re)力網管(guan)道穿(chuan)越行人過(guo)往頻(pin)繁地(di)(di)區(qu)，管(guan)道保溫結(jie)構下表(biao)面距(ju)地(di)(di)面不應小于2.0m；在不影(ying)響(xiang)交通的(de)地(di)(di)區(qu)，應采用低支架，管(guan)道保溫結(jie)構下表(biao)面距(ju)地(di)(di)面不應小于0.3m 。
6. 燃氣管(guan)道不得進入熱力網管(guan)溝
當(dang)自(zi)來水(shui)、排(pai)水(shui)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)或(huo)(huo)電(dian)纜與熱力(li)(li)網(wang)(wang)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)交叉必須穿入熱力(li)(li)網(wang)(wang)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)時，應加套(tao)管(guan)(guan)(guan)或(huo)(huo)用(yong)厚(hou)度不(bu)小于100mm的混凝土防護層與管(guan)(guan)(guan)溝隔(ge)開，同時不(bu)得妨礙熱力(li)(li)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)的檢(jian)修(xiu)及(ji)地溝排(pai)水(shui)。套(tao)管(guan)(guan)(guan)應伸出(chu)管(guan)(guan)(guan)溝以外，每側不(bu)應小于1.0m．熱力(li)(li)網(wang)(wang)管(guan)(guan)(guan)溝與燃(ran)氣(qi)(qi)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)交叉，當(dang)垂直凈距(ju)小于300mm時，燃(ran)氣(qi)(qi)管(guan)(guan)(guan)道(dao)(dao)(dao)(dao)應加套(tao)管(guan)(guan)(guan)。套(tao)管(guan)(guan)(guan)兩端應超出(chu)管(guan)(guan)(guan)溝1.0m以上。
7. 熱力網管道進入(ru)建筑物(wu)(wu)或穿(chuan)(chuan)過構筑物(wu)(wu)時，管道穿(chuan)(chuan)墻(qiang)處應封(feng)堵嚴密。
8. 地(di)(di)上敷設的熱力網(wang)管道同架空輸電線(xian)或(huo)電氣化鐵路交(jiao)叉時，管道的金屬部分應(ying)接地(di)(di)。接地(di)(di)電阻應(ying)不大(da)于10Ω
9. 地下直埋敷設(she)熱力網
①. 當直(zhi)(zhi)埋(mai)蒸(zheng)汽管道與其他地下管線交(jiao)義時，直(zhi)(zhi)埋(mai)蒸(zheng)汽管道的管路(lu)附件距交(jiao)叉部位的水平(ping)凈距宜大于(yu)3m。

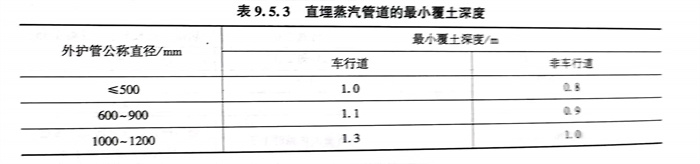

②. 直埋蒸汽管(guan)道(dao)(dao)的(de)最小覆(fu)土深度應(ying)符合(he)表9.5.3的(de)規定。當不符合(he)要(yao)求(qiu)時，應(ying)采取相應(ying)的(de)技術(shu)措施對管(guan)道(dao)(dao)進行(xing)保護。
③. 直埋(mai)蒸汽管道敷設方式應符合以下要求：
a. 直(zhi)埋蒸(zheng)汽管(guan)道的工作(zuo)管(guan)，應采用有補償(chang)的敷設方式(shi)；
b. 直埋(mai)蒸汽管道敷(fu)設坡度不宜小于0.2％；
c. 當(dang)采用軸向補(bu)償器時，兩個(ge)固定支座之(zhi)間(jian)的直(zhi)埋蒸汽管道不宜有折角；
d. 無補償(chang)敷設(she)的(de)外護管，直(zhi)管段允許斜切的(de)最大折角應符合國家現(xian)行標準(zhun)CJJ／T104《城鎮供熱直(zhi)埋(mai)蒸(zheng)汽(qi)管道技術規程》的(de)規定(ding)；
e. 當(dang)管(guan)道由(you)地下轉至地上時，外護管(guan)應一同引出(chu)地面(mian)，外護管(guan)距(ju)地面(mian)的高度不宜小于0.5m，并(bing)應設防(fang)水(shui)帽和采取隔熱措施；
f. 當直(zhi)埋蒸(zheng)汽(qi)管道(dao)(dao)與(yu)地(di)溝敷設(she)管道(dao)(dao)或(huo)井室內管道(dao)(dao)相連接時(shi)，直(zhi)埋蒸(zheng)汽(qi)管道(dao)(dao)保溫(wen)層應采取防滲水措(cuo)施；
g. 當地基軟硬不一致時(shi)，應(ying)對(dui)地基做過渡處理；
h. 在地下水位較(jiao)高的地區，應進行浮(fu)力(li)計算。當不(bu)能保證直埋蒸(zheng)汽管道穩定時，應增加埋設深度或采取(qu)相應的技(ji)術(shu)措(cuo)施(shi)；
④. 直埋蒸汽管(guan)道還需考慮設置排潮管(guan)和檢查井。
10. 熱力網管道跨越水面、峽谷地段(duan)時(shi)，在橋梁主管部門同(tong)意的(de)條件下，可在永(yong)久性(xing)的(de)公路橋上架設(she)。
11. 熱力網管道同河流、鐵路、公路等交(jiao)叉時應垂直交(jiao)叉。特殊(shu)情(qing)況下，管道與鐵路或地下鐵路交(jiao)叉不(bu)得小(xiao)于(yu)60°角；管道與河流或公路交(jiao)叉不(bu)得小(xiao)于(yu)45°角。
12. 地(di)下(xia)敷設(she)的(de)(de)(de)熱力(li)網管(guan)道(dao)與鐵路或不允許開挖的(de)(de)(de)公(gong)路交叉，交叉段的(de)(de)(de)一側留(liu)有足夠的(de)(de)(de)抽管(guan)檢(jian)修(xiu)地(di)段時，可采用套管(guan)敷設(she)。
13. 管道熱補(bu)償
熱力網管道受溫度(du)的變形應充分利用(yong)管道的轉角管段(duan)進行自然補償。采用(yong)彎(wan)管補償器或波紋管補償器時(shi)，設計(ji)應考(kao)慮安裝時(shi)的冷(leng)緊。冷(leng)緊系數可取0.5。
采用套管補(bu)償器時，應計算各種安(an)裝溫度(du)(du)下的補(bu)償器安(an)裝長(chang)度(du)(du)，并保證管道在可(ke)能出(chu)現的最高，最低溫度(du)(du)下，補(bu)償器留(liu)有不小于(yu)20mm的補(bu)償余(yu)量。
采用波(bo)紋(wen)管軸(zhou)向(xiang)補償器時(shi)，管道上應安裝(zhuang)防止波(bo)紋(wen)管失穩的導向(xiang)支座。采用其(qi)他(ta)形式補償器，補償管段過長時(shi)，亦(yi)應設(she)導向(xiang)支座。
采(cai)用球形補(bu)償器，鉸鏈(lian)型(xing)波紋管(guan)補(bu)償器，且補(bu)償管(guan)段較長時官采(cai)取減小管(guan)道摩擦力的措(cuo)施(shi)。
直(zhi)埋敷(fu)設(she)熱(re)水管道，經計算允(yun)許時，宜(yi)采(cai)用(yong)無補償敷(fu)設(she)方式，并應(ying)按(an)CJJ／T81的規定執(zhi)行。
14. 閥門的設置
熱(re)力網管道干(gan)線、支(zhi)干(gan)線、支(zhi)線的起點應安裝關(guan)斷閥門。
熱(re)(re)(re)水(shui)熱(re)(re)(re)力(li)網干線(xian)應(ying)裝設分(fen)段閥(fa)門(men)。分(fen)段閥(fa)門(men)的(de)間距宜為：輸(shu)(shu)送(song)年線(xian)2000～3000m；輸(shu)(shu)配干線(xian)1000～1500m。蒸汽熱(re)(re)(re)力(li)網可不設分(fen)段閥(fa)門(men)。多熱(re)(re)(re)源供熱(re)(re)(re)系統熱(re)(re)(re)源間的(de)連通干線(xian)，環狀(zhuang)管網環線(xian)的(de)分(fen)段閥(fa)應(ying)采用雙向密封(feng)閥(fa)門(men)。
工作壓力(li)大于(yu)(yu)或等(deng)于(yu)(yu)1.6MPa且公(gong)稱直徑(jing)(jing)大于(yu)(yu)或等(deng)于(yu)(yu)500mm的管道(dao)上的閘閥(fa)(fa)(fa)應設(she)旁通閥(fa)(fa)(fa)。旁通閥(fa)(fa)(fa)的直徑(jing)(jing)為閥(fa)(fa)(fa)門直徑(jing)(jing)的1/10。
公稱直徑大于(yu)或等于(yu)500mm的閥門(men)，宜采用電動驅動裝置。
熱水(shui)、凝結水(shui)管道的高點(dian)應安(an)裝(zhuang)放氣(qi)裝(zhuang)置，低(di)點(dian)應安(an)裝(zhuang)放水(shui)裝(zhuang)置。
蒸汽管道的低點和垂(chui)直(zhi)升高的管段前應(ying)設啟(qi)動疏(shu)水和經常(chang)疏(shu)水裝(zhuang)置(zhi)。同一(yi)坡(po)向的管段，順坡(po)情況下每隔(ge)400～500m，逆坡(po)時(shi)每隔(ge)200～300m應(ying)設啟(qi)動疏(shu)水和經常(chang)疏(shu)水裝(zhuang)置(zhi)。
公稱直(zhi)徑大于或等于500mm的(de)熱水熱力網干管在低(di)點、垂(chui)直(zhi)升高管段前、分段閥(fa)門前宜設阻(zu)力小(xiao)的(de)永久性(xing)除(chu)污(wu)裝置。
