一、管道等(deng)級(ji)代號
1. 管道等(deng)級(ji)代號一般包(bao)含了材料類(lei)別、順序(xu)號和壓力等(deng)級(ji)等(deng)信息，代號的(de)位(wei)(wei)數不做(zuo)限制，有(you)(you)的(de)工程項目用(yong)10位(wei)(wei)表示(shi)，有(you)(you)的(de)用(yong)3位(wei)(wei)、有(you)(you)的(de)用(yong)2位(wei)(wei)。下面僅以3位(wei)(wei)表示(shi)的(de)管道等(deng)級(ji)號為例進行講述。
2. 國內設(she)計(ji)(ji)項(xiang)目，管道材(cai)料代號(hao)可(ke)按上(shang)述編制(zhi)。這些(xie)符號(hao)究竟(jing)如何排序，可(ke)由(you)各設(she)計(ji)(ji)單位自定，要加以說明其代號(hao)的意義。其代號(hao)不宜過長(chang)，簡(jian)單明了即可(ke)，以免復雜(za)和增加管道繪(hui)圖(tu)、計(ji)(ji)算機CAD繪(hui)圖(tu)等(deng)的工作量。與國外合作設(she)計(ji)(ji)工程(cheng)項(xiang)目，有(you)的工程(cheng)項(xiang)目已(yi)經有(you)成熟(shu)的工藝包(bao)，已(yi)編制(zhi)了基本完整的管道材(cai)料等(deng)級文件。

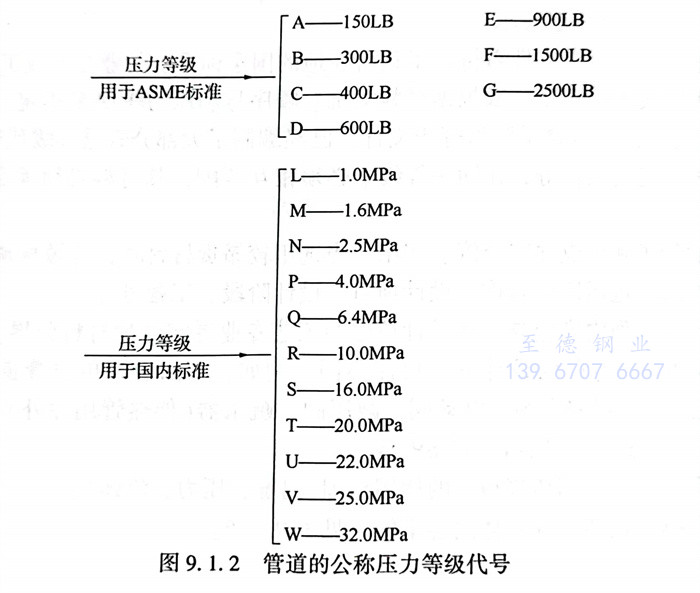

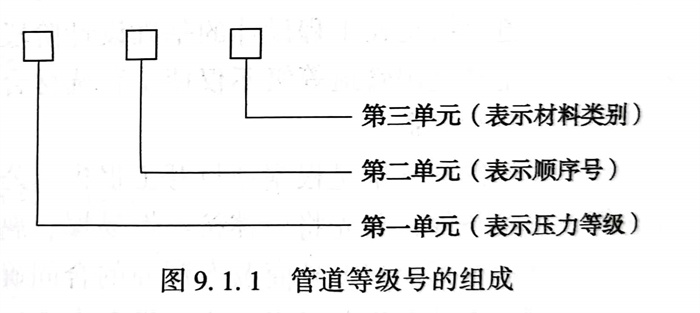

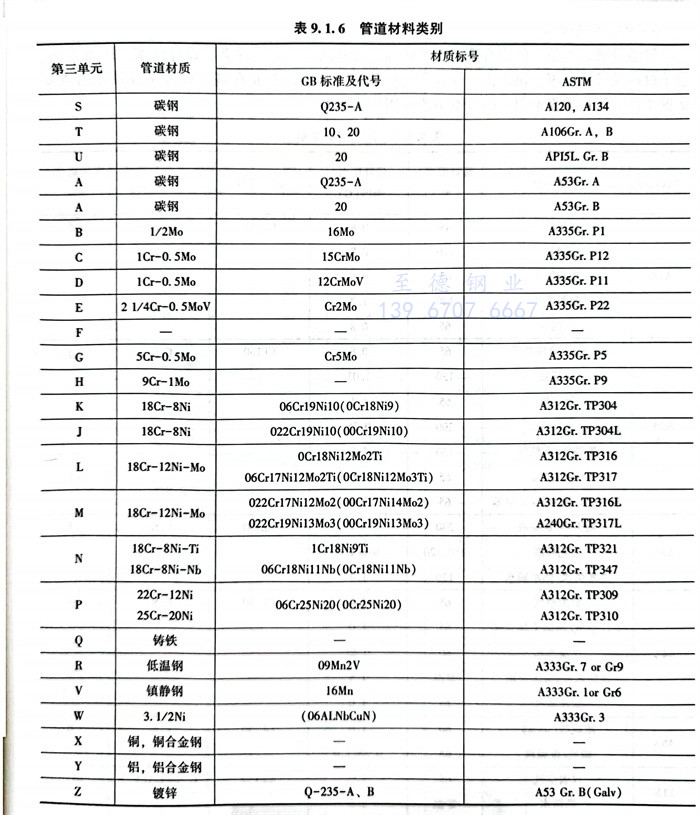

3. 管道(dao)等(deng)級(ji)號(hao)的組成見圖(tu)9.1.1。①. 第一(yi)單元(yuan)：管道(dao)的公(gong)稱壓(ya)力（MPa）等(deng)級(ji)代號(hao)，用(yong)(yong)(yong)大寫英文字母表(biao)示。A～K用(yong)(yong)(yong)于(yu)ASME B16.5標準壓(ya)力等(deng)級(ji)代號(hao)（其中I、J不(bu)用(yong)(yong)(yong)），L～Z用(yong)(yong)(yong)于(yu)國內標準壓(ya)力等(deng)級(ji)代號(hao)（其中0、X不(bu)用(yong)(yong)(yong)）。見圖(tu)9.1.2。②. 第二單元(yuan)為順序號(hao)，用(yong)(yong)(yong)阿拉(la)伯數(shu)字表(biao)示，由(you)1開始，表(biao)示一(yi)、三單元(yuan)相同時，不(bu)同的材質和（或）不(bu)同的管路連接形式。③. 第三單元(yuan)：管道(dao)材質類別，用(yong)(yong)(yong)大寫英文字母表(biao)示，見表(biao)9.1.6為舉例。
二、管(guan)道等級縮寫詞
管道材料(liao)選用(yong)及等(deng)(deng)級規(gui)定內的(de)縮寫(xie)(xie)詞，可以簡化“管道材料(liao)等(deng)(deng)級”表內的(de)材料(liao)描述，僅用(yong)縮寫(xie)(xie)詞就可替代大批(pi)量的(de)漢字說(shuo)明。筆者在國(guo)外某單位做管道設計(ji)(ji)時，發現這些(xie)縮寫(xie)(xie)詞大同小(xiao)異(yi)，基本國(guo)際(ji)通用(yong)。在國(guo)內外各標準(zhun)均有(you)類似的(de)規(gui)定。例(li)如(ru)：SH／T 3902《石(shi)油化工(gong)配管工(gong)程常用(yong)縮略語》詳(xiang)細(xi)規(gui)定了一些(xie)縮寫(xie)(xie)詞，在配管設計(ji)(ji)平面圖、管道材料(liao)等(deng)(deng)級等(deng)(deng)設計(ji)(ji)文件廣泛應用(yong)。例(li)如(ru)：BB 螺栓連接型閥(fa)蓋，BC螺栓連接型管帽，BE坡(po)口端，BW對焊。
三(san)、管道(dao)等級索引

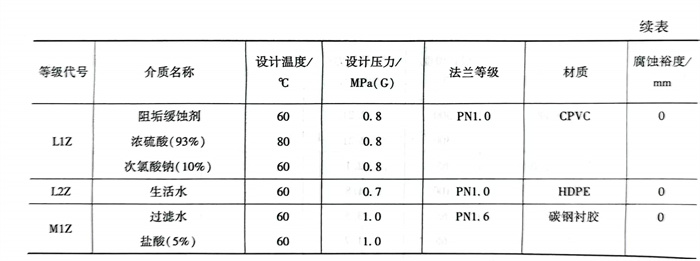

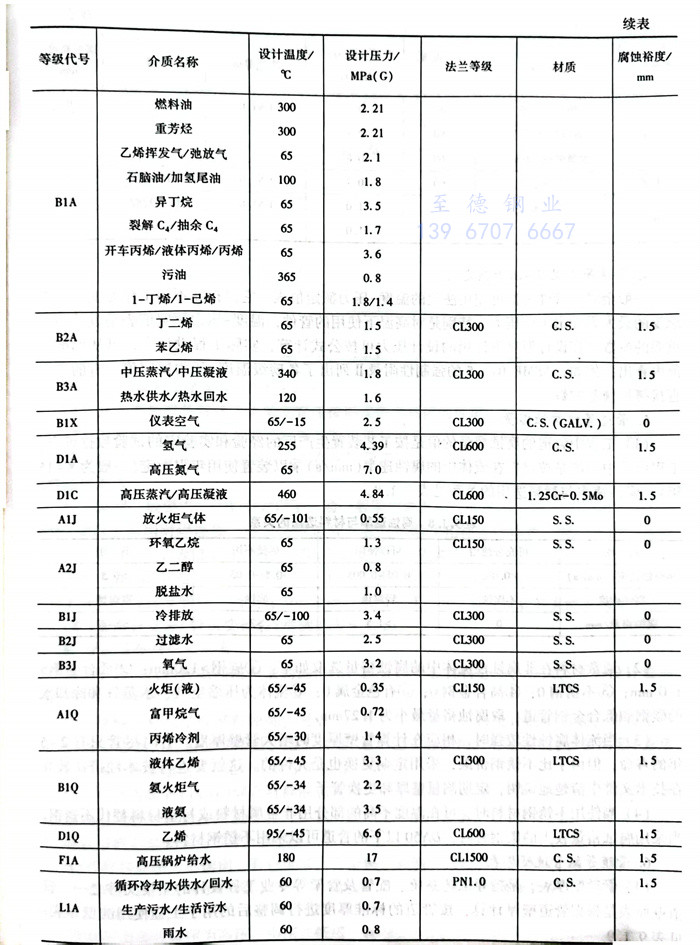

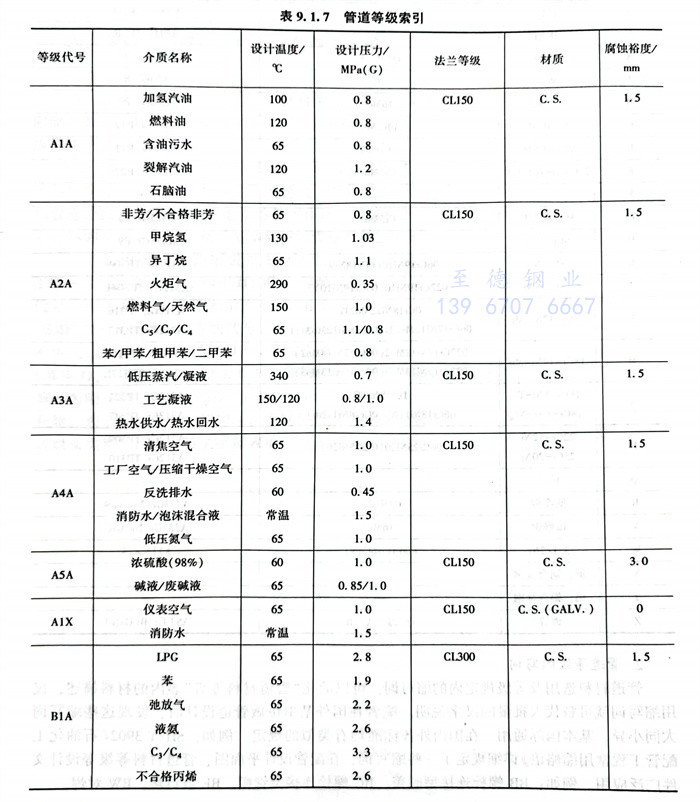

管(guan)(guan)道等(deng)級(ji)索引是一般應有(you)管(guan)(guan)道等(deng)級(ji)代碼、物料(liao)代號、介質(zhi)種類(lei)、設計溫(wen)度、壓力范圍(wei)、管(guan)(guan)子(zi)材料(liao)及尺寸范圍(wei)，供工藝(yi)(yi)、儀(yi)表(biao)等(deng)專(zhuan)業使用，是工藝(yi)(yi)專(zhuan)業在基礎設計階(jie)段(duan)設計的(de)主要依據文件。管(guan)(guan)道等(deng)級(ji)索引表(biao)的(de)基本格式應用見表(biao)9.1.7。
四(si)、管(guan)道等級溫度-壓力額(e)定值
一般(ban)金屬、管(guan)件(jian)(jian)等都(dou)可使用(yong)法(fa)蘭的(de)溫度(du)(du)-壓(ya)力(li)(li)(li)額(e)定值表(biao)，它是指在(zai)不(bu)同(tong)工(gong)作溫度(du)(du)下(xia)所能承(cheng)受(shou)的(de)最大無(wu)沖擊工(gong)作壓(ya)力(li)(li)(li)，特別是對(dui)高(gao)溫下(xia)使用(yong)的(de)管(guan)件(jian)(jian)，溫度(du)(du)-壓(ya)力(li)(li)(li)額(e)定值表(biao)是設(she)(she)計(ji)(ji)中極重要的(de)參數。在(zai)設(she)(she)計(ji)(ji)溫度(du)(du)下(xia)許用(yong)的(de)設(she)(she)計(ji)(ji)壓(ya)力(li)(li)(li)可按公式(shi)計(ji)(ji)算，實(shi)際工(gong)程設(she)(she)計(ji)(ji)中，可從標(biao)準規范(fan)內查(cha)出(chu)，例如，ASME B16.5的(de)強制性附錄II列出(chu)了各磅級溫度(du)(du)-壓(ya)力(li)(li)(li)額(e)定值。有的(de)工(gong)程直接拷貝(bei)規范(fan)的(de)數據。
五、管道等(deng)級腐蝕裕量(liang)

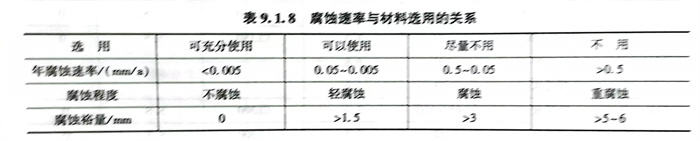

1. 工(gong)程中(zhong)管道(dao)的(de)(de)腐蝕裕量的(de)(de)值是按工(gong)藝(yi)裝置(zhi)生產廠的(de)(de)經(jing)驗和實驗室的(de)(de)試驗數據(ju)確定(ding)。工(gong)程設計中(zhong)一般是按材料在(zai)流(liu)體中(zhong)的(de)(de)腐蝕速率（mm／a）乘以裝置(zhi)使(shi)用年(nian)限而定(ding)（一般為8～15年(nian)）。腐蝕速率與材料選用的(de)(de)關系見表(biao)9.1.8。
2. 通常材料(liao)在非腐蝕性流體(ti)中(zhong)的腐蝕裕量選取(qu)如(ru)下：①碳(tan)鋼＞1.0mm；②低合金鋼＞1.0mm；③不(bu)銹鋼0；④高(gao)合金鋼0；⑤有(you)色金屬0；⑥流體(ti)為壓縮空氣(qi)、水(shui)蒸氣(qi)和冷卻水(shui)的碳(tan)鋼和低合金鋼管道，取(qu)腐蝕裕量最小為1.27mm。
3. 當流(liu)體腐蝕性較(jiao)強時，相應在計算管(guan)壁(bi)厚(hou)度(du)(du)時增大管(guan)壁(bi)厚(hou)度(du)(du)。有(you)時盡(jin)管(guan)只有(you)2～5年的(de)壽(shou)命，但由于比(bi)不銹(xiu)鋼價廉(lian)，采(cai)用定期更換也是允許的(de)。這就要進(jin)行(xing)技術(shu)經濟比(bi)較(jiao)并在技術(shu)文(wen)件中清楚地說明(ming)，定期測量壁(bi)厚(hou)和更換管(guan)子(zi)。
4. 當使用(yong)不(bu)銹(xiu)鋼(gang)(gang)材(cai)料時，可(ke)在溫度不(bu)高的(de)部分用(yong)非金屬材(cai)料或襯里材(cai)料替代不(bu)銹(xiu)鋼(gang)(gang)。當采用(yong)腐蝕裕(yu)量較大(da)的(de)碳(tan)鋼(gang)(gang)管(guan)(guan)時，DN50以(yi)下(xia)的(de)管(guan)(guan)道可(ke)以(yi)采用(yong)不(bu)銹(xiu)鋼(gang)(gang)材(cai)料。
六(liu)、管(guan)(guan)道等級管(guan)(guan)道壁厚表

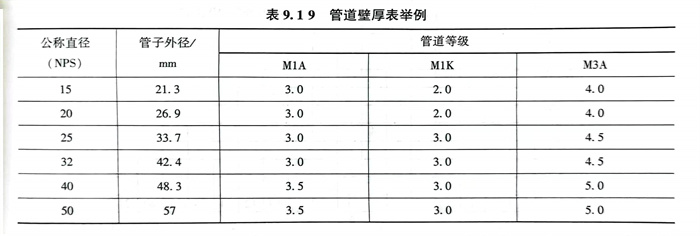

1. 管道(dao)壁(bi)(bi)厚表(biao)，是指導工(gong)藝系統、配管及管架等專業工(gong)程設計的重(zhong)要(yao)文件(jian)之(zhi)一。管道(dao)壁(bi)(bi)厚表(biao)是根據(ju)管道(dao)壁(bi)(bi)厚計算，按管道(dao)的標(biao)準厚度進行調(diao)整后的用于工(gong)程使用的壁(bi)(bi)厚表(biao)。見表(biao)9.1.9。
2. 編制原則。①. 管(guan)道(dao)壁(bi)厚(hou)表(biao)一(yi)般應(ying)包(bao)括管(guan)道(dao)等級、公稱直徑、外徑和(he)壁(bi)厚(hou)。②. 管(guan)道(dao)壁(bi)厚(hou)一(yi)般以毫米計(ji)，保留一(yi)位小數，或(huo)采用管(guan)表(biao)號表(biao)示。③. 根據裝(zhuang)置的(de)(de)性質和(he)用戶要求決定管(guan)子選用的(de)(de)尺寸系列。
3. 編(bian)(bian)制(zhi)要求。①. 管道壁厚表(biao)(biao)一般應(ying)將(jiang)不同類(lei)(lei)別的材料，按(an)等級分(fen)項(xiang)編(bian)(bian)制(zhi)（如碳(tan)鋼(gang)類(lei)(lei)、不銹鋼(gang)類(lei)(lei)、合金(jin)鋼(gang)類(lei)(lei)）。②. 當有(you)不同外徑管道時，其(qi)壁厚表(biao)(biao)應(ying)分(fen)開(kai)編(bian)(bian)制(zhi)。
七、管(guan)道(dao)等(deng)級(ji)管(guan)道(dao)分支表（管(guan)道(dao)變徑(jing)表）
1. 分支表是對各管道等級(ji)的支管連接(jie)形式做(zuo)出(chu)具體的規定。
2. 編制原(yuan)則。①. 支(zhi)管(guan)連(lian)接表應按各管(guan)道等(deng)級的要求(qiu)分別編制，支(zhi)管(guan)連(lian)接形式相同的管(guan)道等(deng)級也可合(he)并編制。②. 支(zhi)管(guan)連(lian)接應在保證管(guan)路安(an)全運(yun)行(xing)、經濟合(he)理(li)的前提下(xia)選擇(ze)根(gen)部元件連(lian)接形式。
3. 編制一般(ban)要求：
①. 1.1／2”以下三(san)通一般(ban)采(cai)用錐管螺紋(wen)或承插三(san)通，除有縫(feng)隙腐蝕介質外。2＂以上采(cai)用對(dui)焊連接三(san)通。
②. 管(guan)道分支表是(shi)依據開孔補(bu)強計算(suan)表，確定其焊接支管(guan)是(shi)否需要補(bu)強。
③. 2＂及2＂以上主管、2”以下(xia)的支管應(ying)優先選用半(ban)管接頭或支管臺。
④. 設計壓力(li)大于6.3MPa的管(guan)道(dao)主(zhu)支(zhi)管(guan)為異(yi)徑時，不宜(yi)(yi)采(cai)(cai)用現場制(zhi)造的焊(han)接支(zhi)管(guan)，宜(yi)(yi)采(cai)(cai)用三(san)通，或在主(zhu)管(guan)上開孔并焊(han)接支(zhi)管(guan)臺，當(dang)支(zhi)管(guan)為等(deng)徑時宜(yi)(yi)采(cai)(cai)用三(san)通。
⑤. 支管連接表(biao)的實例見表(biao)9.1.7。

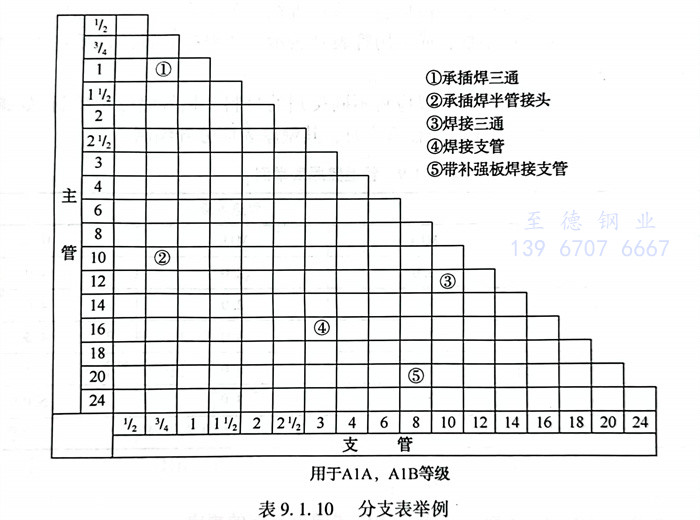

4. 管道分(fen)支表(biao)（管道變徑表(biao)）舉例見表(biao)9.1.10。
八、管道綜(zong)合材料(liao)匯總(zong)表(biao)
1. 供(gong)管道材料(liao)控制和用戶采購詢價用，按管道安裝材料(liao)分類、分區、并有設計量和采購量的匯總(zong)材料(liao)表。
2. 材料(liao)匯總(zong)(zong)(zong)(zong)表(biao)是按(an)材料(liao)種類、規格、材質(zhi)、型號(hao)分區進行統計(ji)的(de)(de)(de)匯總(zong)(zong)(zong)(zong)表(biao)；對按(an)全廠(chang)（裝置）的(de)(de)(de)匯總(zong)(zong)(zong)(zong)表(biao)，應包括(kuo)設計(ji)量、施工(gong)余(yu)量（總(zong)(zong)(zong)(zong)承(cheng)包工(gong)程或(huo)用(yong)戶(hu)有(you)要(yao)求(qiu)時）、備(bei)品量（總(zong)(zong)(zong)(zong)承(cheng)包工(gong)程或(huo)用(yong)戶(hu)有(you)要(yao)求(qiu)時）、建(jian)議采(cai)購量的(de)(de)(de)匯總(zong)(zong)(zong)(zong)一覽表(biao)。
3. 對于(yu)各裝置(zhi)（區(qu)）的綜合材(cai)料匯總表(biao)(biao)，一般(ban)僅統計(ji)實際使用(yong)量(liang)。對于(yu)全廠的綜合材(cai)料匯總表(biao)(biao)，一般(ban)應表(biao)(biao)明各裝置(zhi)（區(qu)）的實際用(yong)量(liang)、全廠使用(yong)總量(liang)、備品（件(jian)）量(liang)、（建(jian)議）采購(gou)量(liang)。綜合材(cai)料匯總表(biao)(biao)編寫(xie)順序(xu)一般(ban)為：
①. 按材料順序為不銹(xiu)鋼(gang)、有色金(jin)屬(shu)(shu)(shu)、合金(jin)鋼(gang)、碳鋼(gang)、鑄鐵、金(jin)屬(shu)(shu)(shu)襯(chen)里(li)、非(fei)金(jin)屬(shu)(shu)(shu)。
②. 按種類(lei)順序為管(guan)子、閥(fa)門、法蘭、管(guan)件(jian)、墊片(pian)、緊固件(jian)、特殊管(guan)件(jian)、管(guan)架(jia)材(cai)料(liao)、隔熱材(cai)料(liao)、涂漆材(cai)料(liao)。
③. 按壓力等級順序為(wei)高壓、中壓、低壓、真(zhen)空(kong)。
④. 按閥(fa)(fa)門(men)順序(xu)為(wei)閘閥(fa)(fa)、截(jie)止(zhi)閥(fa)(fa)、節(jie)流閥(fa)(fa)、旋塞(sai)閥(fa)(fa)、球閥(fa)(fa)、蝶閥(fa)(fa)、止(zhi)回閥(fa)(fa)、安全閥(fa)(fa)、隔(ge)膜閥(fa)(fa)、角閥(fa)(fa)（針型(xing)閥(fa)(fa)）、疏(shu)水閥(fa)(fa)、特(te)殊閥(fa)(fa)。
⑤. 按(an)管件(jian)(jian)順序為彎頭(tou)、異徑管、三(san)通(tong)、四通(tong)、非標(biao)準管件(jian)(jian)。
⑥. 按法蘭順序(xu)為對焊(han)、平焊(han)、松套、承插焊(han)、螺紋(wen)、盲板(ban)(ban)、8字盲板(ban)(ban)、孔(kong)板(ban)(ban)法蘭，并按凸(tu)凹面(mian)、樺槽面(mian)、全平面(mian)、突面(mian)、環形等連接面(mian)列出(chu)。
⑦. 特殊管件(jian)順序為消音器、阻火器、視鏡、過濾器、爆破(po)板、事(shi)故淋浴洗眼器、補償(chang)器等。
⑧. 其他：型鋼(gang)(gang)（工字鋼(gang)(gang)、槽鋼(gang)(gang)、角鋼(gang)(gang)、扁(bian)鋼(gang)(gang)、圓鋼(gang)(gang)、鋼(gang)(gang)板）、焊接材(cai)料等(deng)。
⑨. 尺寸(cun)順序宜從小到大(da)或(huo)從大(da)到小。
4. 綜合材料匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)應在(zai)(zai)裝置的管(guan)道(dao)材料匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)，管(guan)道(dao)、設(she)備隔熱(re)材料匯(hui)(hui)(hui)(hui)總(zong)一覽(lan)表(biao)(biao)(biao)，管(guan)道(dao)、設(she)備涂(tu)漆材料匯(hui)(hui)(hui)(hui)總(zong)一覽(lan)表(biao)(biao)(biao)，管(guan)架材料匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)等(deng)各(ge)分(fen)項匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)編制完成的基(ji)礎上進行(xing)編制。在(zai)(zai)編制綜合材料匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)的過(guo)程(cheng)中(zhong)(zhong)，應核對各(ge)匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)是否符合各(ge)種設(she)計(ji)規定(ding)中(zhong)(zhong)的要求，對不符合要求的應與有(you)關專業協(xie)調并更正。綜合材料匯(hui)(hui)(hui)(hui)總(zong)表(biao)(biao)(biao)在(zai)(zai)編寫過(guo)程(cheng)中(zhong)(zhong)應嚴格符合“管(guan)道(dao)材料設(she)計(ji)采(cai)購(gou)余(yu)(yu)量系數(shu)表(biao)(biao)(biao)”中(zhong)(zhong)的有(you)關采(cai)購(gou)余(yu)(yu)量系數(shu)值，不得(de)隨(sui)意突破其(qi)余(yu)(yu)量系數(shu)值。
