1. 焊接(jie)接(jie)頭形式和坡口的選擇

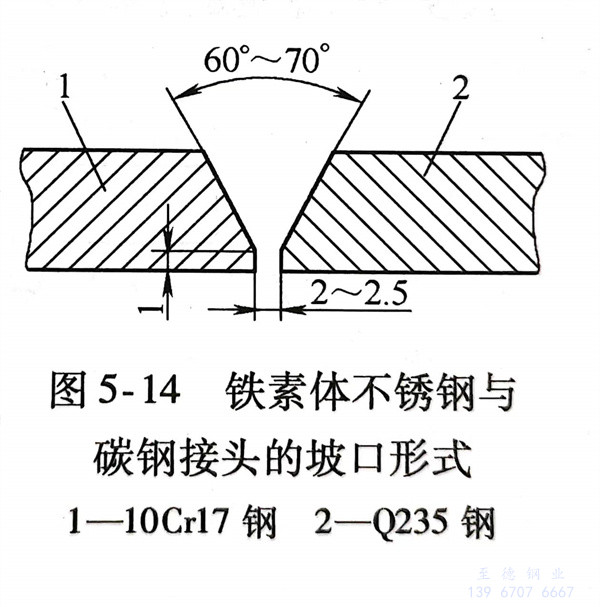

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵(tie)素體型不銹鋼液體金屬的流動性比奧氏體型(xing)不銹鋼(gang)差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊(han)接(jie)方法的選擇

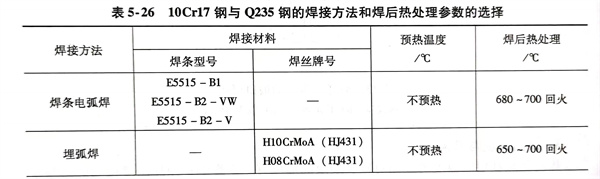

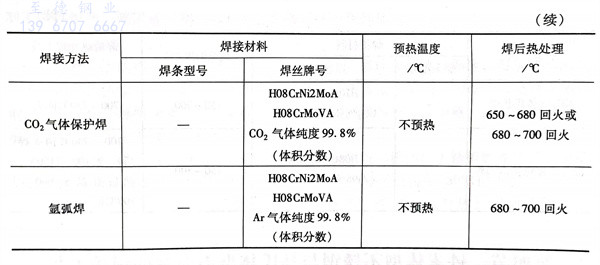

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊(han)接工藝(yi)

  鐵素(su)體型不銹鋼(gang)與碳鋼(gang)焊(han)接時(shi)，為了防止鐵素(su)體型不銹鋼(gang)焊(han)縫一側晶粒(li)粗大，產生脆化(hua)和裂紋，在(zai)焊(han)接工藝上應采取(qu)下(xia)列(lie)措施：

    a. 選用小的(de)(de)熱輸(shu)入(ru)，小的(de)(de)焊接(jie)電流，在保證焊接(jie)接(jie)頭質(zhi)量(liang)的(de)(de)前提下用較快的(de)(de)焊接(jie)速度。

    b. 采(cai)用短弧焊，電弧稍傾(qing)向碳(tan)鋼(gang)母材金屬(shu)側，使兩母材金屬(shu)受熱均勻一致。

    c. 多層焊(han)，待前(qian)一層焊(han)縫冷卻到(dao)室溫(wen)后再焊(han)下一道(dao)焊(han)縫。

    d. 焊(han)后進行緩冷。
