瀝青溶液換熱器中有一個材質為Q345（16Mn）鋼鍛件法蘭，要與壁厚為26mm的06Cr18Ni11Ti 不(bu)銹鋼管筒體焊接，該焊接為異種金屬的焊接。
1. 焊接(jie)方案的(de)制定

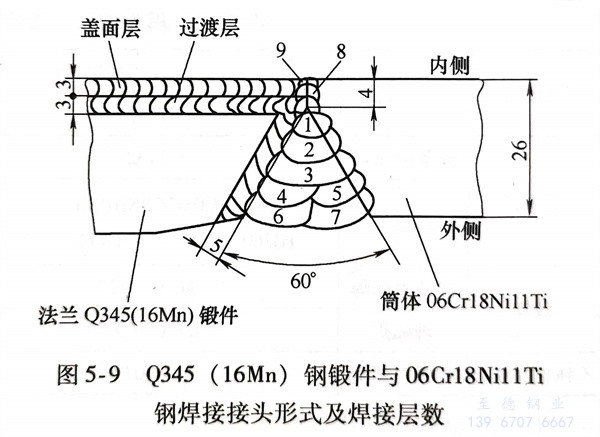

在鍛件內側與待焊(han)坡(po)口處(chu)堆焊(han)過(guo)渡(du)層，然后與筒節成(cheng)為同質材料的(de)焊(han)接(jie)，焊(han)接(jie)接(jie)頭(tou)形式與坡(po)口尺(chi)寸如圖(tu)5-9所示(shi)。
2. 焊接(jie)方(fang)法的選擇
鍛(duan)件內側用焊(han)條電弧(hu)焊(han)施焊(han)，鍛(duan)件與(yu)筒體焊(han)接采用埋弧(hu)焊(han)＋焊(han)條電弧(hu)焊(han)。
3. 內側過渡(du)層堆焊
法蘭盤(pan)內側堆焊(han)過渡層(ceng)并延伸至(zhi)坡口內側。堆焊(han)前用丙酮仔細清理(li)坡口內側的(de)油污等雜物(wu)，并用氧炔焰進行烘(hong)烤，以防止堆焊(han)時產生裂紋和氣孔。
堆焊時采(cai)用(yong)小的(de)焊接電流，多層(ceng)多道焊。焊接方(fang)法(fa)、焊條類型(xing)及焊接參數見表(biao)5-17。

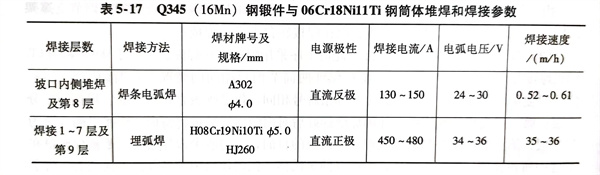

表5-17 Q345（16Mn）鋼鍛件與06Cr18Ni11Ti 不(bu)銹鋼管筒體堆焊(han)(han)和焊(han)(han)接參(can)數
堆焊(han)(han)時，每道焊(han)(han)縫(feng)結束后(hou)要及時清除(chu)熔渣，以(yi)防(fang)止產生夾渣等缺陷。焊(han)(han)接(jie)時要分區域進行對(dui)稱焊(han)(han)，每道相鄰焊(han)(han)縫(feng)要重疊1/2，每道焊(han)(han)縫(feng)冷卻至100℃以(yi)下(xia)(xia)，再焊(han)(han)下(xia)(xia)一道焊(han)(han)縫(feng)，以(yi)減少(shao)焊(han)(han)接(jie)接(jie)頭在高溫停留時間，來提高焊(han)(han)接(jie)接(jie)頭耐蝕性(xing)。
每層(ceng)堆(dui)焊后(hou)要進行(xing)100％著(zhu)色滲(shen)透(tou)檢測，在焊縫外表(biao)面沒(mei)有缺陷(xian)的情(qing)況(kuang)下再(zai)堆(dui)焊下一(yi)層(ceng)焊縫，堆(dui)焊厚(hou)度為7mm。
堆焊(han)過(guo)渡層后進行機械加工，使坡(po)口面(mian)光潔(jie)，便于(yu)埋弧焊(han)。
4. Q345（16Mn）鋼(gang)(gang)鍛件與06Cr18Nil1Ti 不(bu)銹鋼(gang)(gang)管筒體(ti)對接焊
焊(han)接(jie)要(yao)嚴格(ge)控制(zhi)焊(han)接(jie)熱(re)輸入，特(te)別是用小(xiao)的焊(han)接(jie)電流(liu)和快的焊(han)接(jie)速度(du)來將熔合比控制(zhi)在最(zui)小(xiao)值。
裝(zhuang)配時，要求對接接頭處(chu)不(bu)留任何間(jian)隙，最大裝(zhuang)配間(jian)隙不(bu)能(neng)超過1.0mm。正面第一層焊(han)(han)縫用(yong)埋弧(hu)焊(han)(han)完成，為(wei)了防止焊(han)(han)穿(chuan)，要在(zai)焊(han)(han)縫背面鋪(pu)設焊(han)(han)劑層。各層焊(han)(han)接參數及(ji)焊(han)(han)材的(de)選用(yong)見表(biao)5-17。
正(zheng)面(mian)(mian)(mian)焊(han)(han)(han)(han)縫(feng)(feng)全部焊(han)(han)(han)(han)接(jie)完(wan)畢(bi)，背面(mian)(mian)(mian)用碳弧(hu)氣刨清(qing)根，徹底打(da)磨(mo)滲碳層(ceng)后，進行背面(mian)(mian)(mian)第(di)八層(ceng)焊(han)(han)(han)(han)縫(feng)(feng)焊(han)(han)(han)(han)接(jie)，采用焊(han)(han)(han)(han)條電弧(hu)焊(han)(han)(han)(han)施焊(han)(han)(han)(han)，其焊(han)(han)(han)(han)接(jie)參數與內(nei)側過渡層(ceng)堆焊(han)(han)(han)(han)相同。蓋面(mian)(mian)(mian)焊(han)(han)(han)(han)第(di)九層(ceng)仍采用埋弧(hu)焊(han)(han)(han)(han)，其焊(han)(han)(han)(han)接(jie)參數同正(zheng)面(mian)(mian)(mian)焊(han)(han)(han)(han)縫(feng)(feng)。
焊(han)后外觀檢查同內側過渡層堆焊(han)。焊接(jie)接(jie)頭(tou)內部質量經(jing)X光射線(xian)檢測后應滿足設計圖(tu)樣的技術規定。
