若成分不同，及其(qi)性(xing)能也(ye)不同的(de)(de)(de)(de)材(cai)料焊接(jie)在一起，其(qi)接(jie)頭(tou)的(de)(de)(de)(de)性(xing)能不僅決定于(yu)其(qi)中最弱者(zhe)，而(er)且(qie)往(wang)(wang)往(wang)(wang)由(you)于(yu)兩者(zhe)的(de)(de)(de)(de)不同或不均勻(yun)而(er)出現新的(de)(de)(de)(de)矛盾。例(li)如，由(you)于(yu)構(gou)成腐蝕電池，異種金屬(shu)焊接(jie)接(jie)頭(tou)的(de)(de)(de)(de)耐腐蝕壽命，可(ke)能比其(qi)中任(ren)一材(cai)料的(de)(de)(de)(de)腐蝕壽命都大(da)大(da)縮短；強度、塑性(xing)、彈性(xing)模(mo)量差(cha)異也(ye)可(ke)導(dao)(dao)致(zhi)應(ying)力應(ying)變集中，因而(er)提前(qian)發生(sheng)斷裂；此(ci)外諸(zhu)如熱膨脹系(xi)數、熱導(dao)(dao)率等的(de)(de)(de)(de)差(cha)異也(ye)會導(dao)(dao)致(zhi)熱應(ying)力應(ying)變和(he)熱疲勞損傷等，因此(ci)異種材(cai)料焊接(jie)接(jie)頭(tou)的(de)(de)(de)(de)成分不均勻(yun)性(xing)和(he)性(xing)能的(de)(de)(de)(de)不均勻(yun)性(xing)，應(ying)當受到特別(bie)關注。

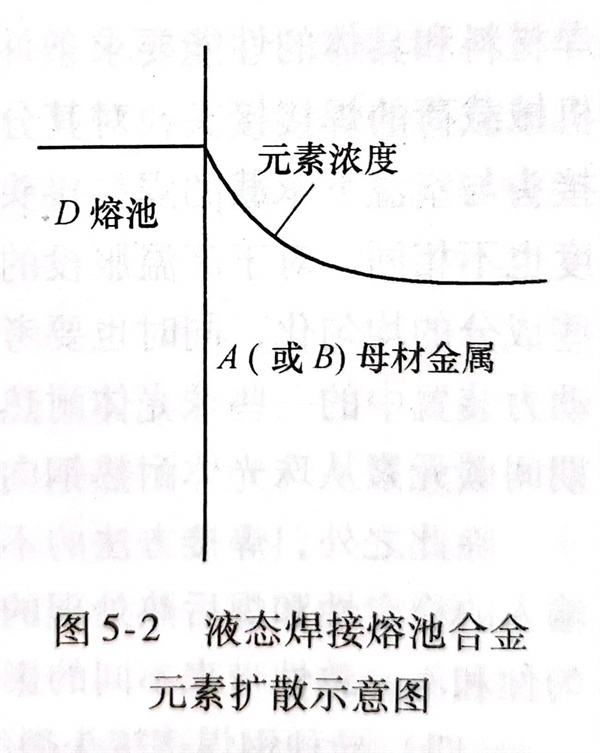

  通常(chang)，被焊(han)(han)(han)的(de)(de)兩(liang)種材(cai)料的(de)(de)成分(fen)差異(yi)越(yue)大，則焊(han)(han)(han)縫(feng)(feng)金(jin)屬(shu)(shu)與焊(han)(han)(han)縫(feng)(feng)兩(liang)側(ce)(ce)或(huo)(huo)焊(han)(han)(han)縫(feng)(feng)一(yi)側(ce)(ce)母(mu)材(cai)金(jin)屬(shu)(shu)的(de)(de)成分(fen)差異(yi)也越(yue)大。焊(han)(han)(han)縫(feng)(feng)金(jin)屬(shu)(shu)同母(mu)材(cai)金(jin)屬(shu)(shu)之(zhi)間形成的(de)(de)一(yi)個異(yi)種材(cai)料的(de)(de)連接副中，一(yi)側(ce)(ce)是固(gu)態(tai)的(de)(de)A（或(huo)(huo)B）母(mu)材(cai)金(jin)屬(shu)(shu)，一(yi)側(ce)(ce)是D成分(fen)的(de)(de)液態(tai)焊(han)(han)(han)接熔池。高溫下(xia)，A（或(huo)(huo)B）、D之(zhi)間會發(fa)生元素(su)(su)的(de)(de)擴(kuo)散(san)(san)（包括(kuo)某些情況下(xia)的(de)(de)上升擴(kuo)散(san)(san)），由D進入A（或(huo)(huo)B）的(de)(de)元素(su)(su)濃(nong)度(du)在(zai)固(gu)相表(biao)面最高，向內(nei)逐(zhu)漸降(jiang)低，如圖5-2所示。由A（或(huo)(huo)B）擴(kuo)散(san)(san)進入D的(de)(de)元素(su)(su)則由于(yu)液體的(de)(de)流動而均(jun)勻(yun)化，并不影(ying)響(xiang)該局部(bu)的(de)(de)焊(han)(han)(han)縫(feng)(feng)金(jin)屬(shu)(shu)成分(fen)。焊(han)(han)(han)縫(feng)(feng)一(yi)側(ce)(ce)圖5-2 液態(tai)焊(han)(han)(han)接熔池合金(jin)（或(huo)(huo)兩(liang)側(ce)(ce)）的(de)(de)不均(jun)勻(yun)性決(jue)定于(yu)A（或(huo)(huo)B）和(he)(he)D的(de)(de)成分(fen)和(he)(he)各元素(su)(su)擴(kuo)散(san)(san)示意圖組成元素(su)(su)的(de)(de)本性，這(zhe)是不可(ke)避免的(de)(de)；但其擴(kuo)散(san)(san)的(de)(de)深(shen)度(du)和(he)(he)最終的(de)(de)濃(nong)度(du)梯(ti)度(du)，則受(shou)到溫度(du)的(de)(de)高低和(he)(he)高溫下(xia)停留時間的(de)(de)影(ying)響(xiang)。這(zhe)是焊(han)(han)(han)縫(feng)(feng)一(yi)側(ce)(ce)（或(huo)(huo)兩(liang)側(ce)(ce)）的(de)(de)固(gu)相形成成分(fen)不均(jun)勻(yun)性的(de)(de)一(yi)個來源。

  熔(rong)合區的(de)(de)(de)(de)另一種成分(fen)(fen)不(bu)均(jun)(jun)勻(yun)性(xing)(xing)(xing)(xing)(xing)，產生于(yu)焊(han)(han)(han)(han)接過(guo)程(cheng)中的(de)(de)(de)(de)液(ye)相(xiang)熔(rong)池金(jin)(jin)屬(shu)一側的(de)(de)(de)(de)不(bu)均(jun)(jun)勻(yun)攪拌(ban)區。熔(rong)池的(de)(de)(de)(de)邊(bian)緣(yuan)層(ceng)母材金(jin)(jin)屬(shu)份額較(jiao)高(gao)(gao)且未(wei)被攪拌(ban)均(jun)(jun)勻(yun)，其原因(yin)是(shi)熔(rong)池邊(bian)緣(yuan)的(de)(de)(de)(de)溫(wen)度(du)(du)較(jiao)其平均(jun)(jun)溫(wen)度(du)(du)低(di)，距電(dian)(dian)弧電(dian)(dian)流(liu)(liu)中心較(jiao)遠，電(dian)(dian)磁攪拌(ban)也(ye)較(jiao)弱，金(jin)(jin)屬(shu)的(de)(de)(de)(de)流(liu)(liu)動性(xing)(xing)(xing)(xing)(xing)較(jiao)差，被熔(rong)化(hua)下來的(de)(de)(de)(de)母材金(jin)(jin)屬(shu)處于(yu)液(ye)態(tai)的(de)(de)(de)(de)時間較(jiao)短，有(you)的(de)(de)(de)(de)可以(yi)看(kan)到成塊的(de)(de)(de)(de)母材金(jin)(jin)屬(shu)以(yi)島嶼或(huo)半島狀(zhuang)貼近(jin)于(yu)焊(han)(han)(han)(han)縫邊(bian)緣(yuan)。這種成分(fen)(fen)不(bu)均(jun)(jun)勻(yun)性(xing)(xing)(xing)(xing)(xing)的(de)(de)(de)(de)程(cheng)度(du)(du)與焊(han)(han)(han)(han)接參數(shu)(shu)有(you)關，特別(bie)與施(shi)焊(han)(han)(han)(han)過(guo)程(cheng)中均(jun)(jun)勻(yun)性(xing)(xing)(xing)(xing)(xing)和(he)(he)穩定性(xing)(xing)(xing)(xing)(xing)關系更大。在高(gao)(gao)度(du)(du)自(zi)動化(hua)的(de)(de)(de)(de)焊(han)(han)(han)(han)接條(tiao)件(jian)下，焊(han)(han)(han)(han)縫不(bu)均(jun)(jun)勻(yun)混合區的(de)(de)(de)(de)不(bu)均(jun)(jun)勻(yun)程(cheng)度(du)(du)可以(yi)得到控制；而手工電(dian)(dian)弧焊(han)(han)(han)(han)時，很難達(da)到施(shi)焊(han)(han)(han)(han)過(guo)程(cheng)焊(han)(han)(han)(han)接參數(shu)(shu)的(de)(de)(de)(de)均(jun)(jun)勻(yun)性(xing)(xing)(xing)(xing)(xing)和(he)(he)穩定性(xing)(xing)(xing)(xing)(xing)。除了操作影響外，也(ye)與人的(de)(de)(de)(de)身體和(he)(he)精神狀(zhuang)態(tai)有(you)密切(qie)聯系。
