某油田建設集團油建公司承建新疆集氣管線工程，材質采用瑞典進口雙相不銹(xiu)鋼管材為SAF2205（相當我國標準牌號022Cr22Ni5Mo3N），管線規格為ф33.4mm×3.4mm～ф508mm×19.1mm等9種，其化學成分和力學性能見表4-36。

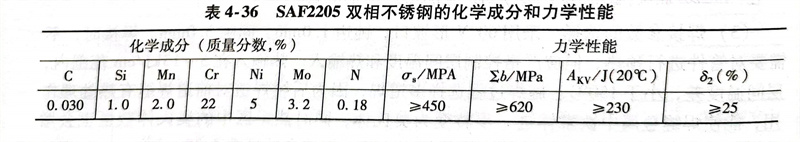

表4-36 SAF2205 雙相(xiang)不銹鋼的化學成分和力學性能
SAF2205 具有較(jiao)好的焊(han)(han)接性，對焊(han)(han)接冷、熱(re)裂紋敏(min)感性較(jiao)小，通(tong)常(chang)不需要焊(han)(han)前預熱(re)和(he)(he)焊(han)(han)后熱(re)處理(li)。其耐蝕性和(he)(he)力學(xue)性能(neng)(neng)除受化學(xue)成分的影響外，主要取決于其合理(li)的鐵素體(ti)(ti)和(he)(he)奧氏體(ti)(ti)兩相(xiang)(xiang)的比(bi)例，兩相(xiang)(xiang)比(bi)例是否適(shi)當(dang)將成為(wei)(wei)焊(han)(han)接雙相(xiang)(xiang)不銹(xiu)鋼的關鍵。為(wei)(wei)了獲得滿意的兩相(xiang)(xiang)比(bi)例，除使用較(jiao)高奧氏體(ti)(ti)元素（Ni、N）焊(han)(han)接材料以(yi)控制(zhi)焊(han)(han)縫(feng)金(jin)屬化學(xue)成分外，還需控制(zhi)焊(han)(han)接接頭的冷卻(que)速度，而冷卻(que)速度主要通(tong)過(guo)熱(re)輸(shu)入來達到。一般認為(wei)(wei)焊(han)(han)接熱(re)輸(shu)入控制(zhi)在10～25kJ／cm，道間(jian)溫(wen)度應控制(zhi)在150℃以(yi)下，就能(neng)(neng)防(fang)止(zhi)近縫(feng)區晶粒粗化，還可(ke)以(yi)避(bi)免(mian)在相(xiang)(xiang)變溫(wen)度危(wei)險區停留時間(jian)過(guo)長，而產生(sheng)σ相(xiang)(xiang)脆性和(he)(he)475℃脆化。
首先，對焊(han)工(gong)進行(xing)嚴格的(de)操作技能(neng)培訓(xun)，然后進行(xing)焊(han)接工(gong)藝評定(ding)，根據現場(chang)施工(gong)的(de)特(te)點，制定(ding)出合(he)理的(de)焊(han)接工(gong)藝和焊(han)接順序(xu)。

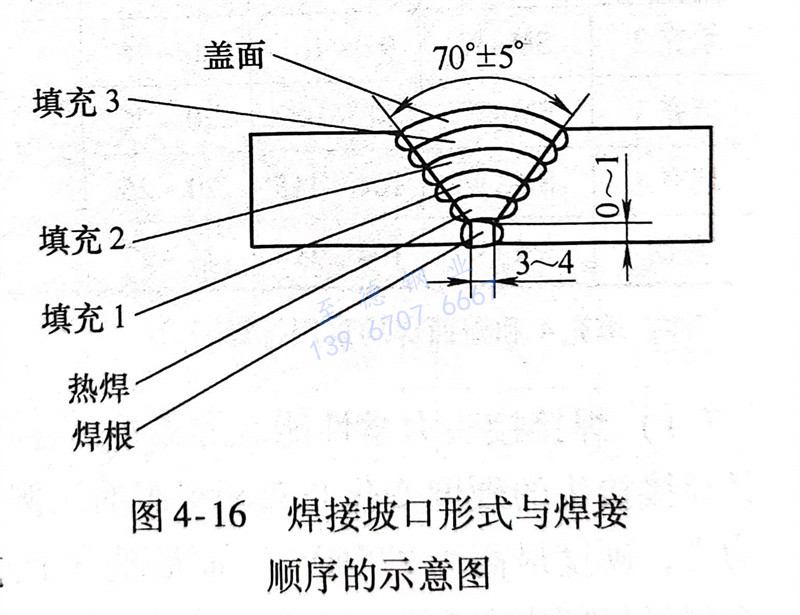

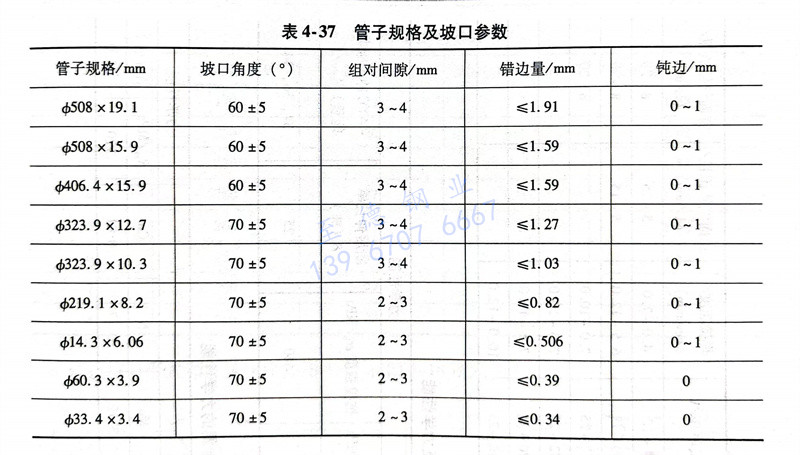

（1）坡口(kou)的選擇焊接坡口(kou)形(xing)式與焊接順(shun)序的示意圖如圖4-16所示，管(guan)子規(gui)格及坡口(kou)參數(shu)見表(biao)4-37。
（2）焊接方法的選用焊根和熱焊選用混合氣體鎢極氬弧焊（GTAW），保護氣體類型φ（Ar）98％＋φ（N2）2％，要求氬氣純度≥99.995％；施焊時要提前送氣時間＞1min,延遲停氣時間＞1min。管內通氬氣保護，氬氣純度≥99.995％，提前送氣時間＞2min，延遲停氣時間＞2min。填充1、2、3和蓋面選用焊條電弧焊（SMAW）。具體焊接參數見表4-38，填充3和蓋面焊要采用多排焊。
（3）現(xian)場(chang)環(huan)境現(xian)場(chang)道間(jian)溫(wen)度(du)≤70℃，環(huan)境溫(wen)度(du)＞10℃，環(huan)境相對濕度(du)＜90％。環(huan)境風(feng)速：GTAW時(shi)(shi)小于(yu)2m／s，SMAW時(shi)(shi)小于(yu)8m／s。
焊(han)(han)(han)工經(jing)過嚴格(ge)的培(pei)訓，施焊(han)(han)(han)現場焊(han)(han)(han)工采取(qu)自檢、互檢和質(zhi)(zhi)檢部門統一(yi)檢查相結合(he)的方法，一(yi)絲不(bu)茍地進行焊(han)(han)(han)接質(zhi)(zhi)量監(jian)督與檢查，保證SAF2205 雙相不(bu)銹鋼管線的焊(han)(han)(han)縫質(zhi)(zhi)量，一(yi)次合(he)格(ge)率達到98％以(yi)上。
