1. 火炬系(xi)統工藝(yi)流程簡介

  火炬根(gen)據燃燒特性可分為有煙(yan)火炬、無煙(yan)火炬、吸熱火炬。

  火(huo)炬(ju)根據支(zhi)撐結構可分為高架火(huo)炬(ju)、地面火(huo)炬(ju)、坑式火(huo)炬(ju)。一般按火(huo)炬(ju)的支(zhi)撐結構進行分類。

  高架(jia)火炬(ju)(ju)即采用豎立(li)的(de)火炬(ju)(ju)筒(tong)體將燃(ran)燒(shao)器(qi)（又(you)稱火炬(ju)(ju)頭）高架(jia)于空中(zhong)，火炬(ju)(ju)氣(qi)通過火炬(ju)(ju)筒(tong)體進(jin)入(ru)燃(ran)燒(shao)器(qi)，燃(ran)燒(shao)后的(de)煙(yan)氣(qi)直接進(jin)入(ru)空氣(qi)中(zhong)，隨氣(qi)流(liu)擴散(san)至(zhi)遠處。根據(ju)火炬(ju)(ju)筒(tong)體的(de)支撐形(xing)式(shi)(shi)，高架(jia)火炬(ju)(ju)又(you)可分為(wei)塔架(jia)式(shi)(shi)、半塔架(jia)式(shi)(shi)、自支撐式(shi)(shi)、拉(la)線式(shi)(shi)。

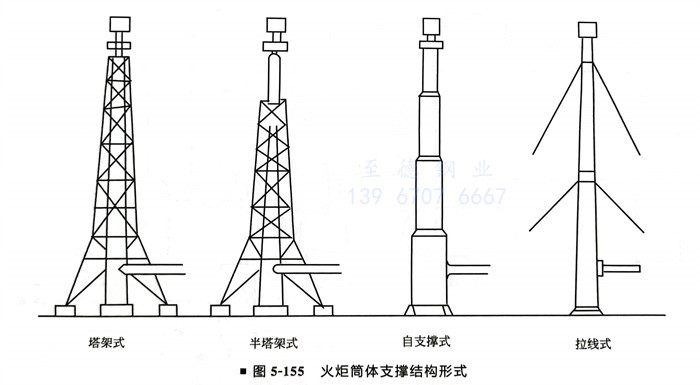

火炬筒(tong)體支撐結構形式，如圖5-155所示。

  地面(mian)火(huo)炬(ju)沒有支撐(cheng)結構，一般(ban)粗(cu)短、無煙、不發光且(qie)幾乎(hu)無聲，光、噪聲符合環保(bao)要求，操作(zuo)維修比較方便，近年來有被推廣使(shi)用(yong)(yong)的(de)趨勢(shi)。但隨著處理氣量(liang)的(de)增(zeng)加，地面(mian)火(huo)炬(ju)造價增(zeng)加的(de)幅度往往比高架火(huo)炬(ju)大得多，而且(qie)地面(mian)火(huo)炬(ju)不能(neng)用(yong)(yong)于有毒物質(zhi)的(de)燃燒(shao)。如(ru)果(guo)氣體中含有相(xiang)當量(liang)的(de)硫(liu)，則(ze)地面(mian)上(shang)的(de)二氧(yang)化(hua)硫(liu)濃度可能(neng)超過(guo)空氣污染控制規定的(de)限制值。

  坑式火炬在地(di)面(mian)以(yi)下的坑中燃燒，主要(yao)處理可燃液(ye)體廢物(wu)，現在用(yong)得較少。

  火炬形式(shi)的(de)(de)選擇應根據火炬系(xi)統的(de)(de)設計處(chu)理量、項目(mu)所在(zai)地的(de)(de)總圖布(bu)置(zhi)以及環境保護(hu)的(de)(de)要求(qiu)等因素(su)確定。

  高架火(huo)炬主要(yao)包括(kuo)分液罐（也(ye)(ye)稱排放罐，有(you)的(de)(de)火(huo)炬系統(tong)不止一(yi)個(ge)）、密封(feng)罐（大多(duo)用水封(feng)，稱為水封(feng)罐）、火(huo)炬收集管線、火(huo)炬筒體、火(huo)炬頭、氣體密封(feng)、長(chang)明燈及監測長(chang)明燈的(de)(de)熱電(dian)器、清(qing)煙裝置、航標指示燈、點(dian)火(huo)設施、監視電(dian)視（也(ye)(ye)稱CCTV，一(yi)般離火(huo)炬有(you)一(yi)定(ding)距離）。

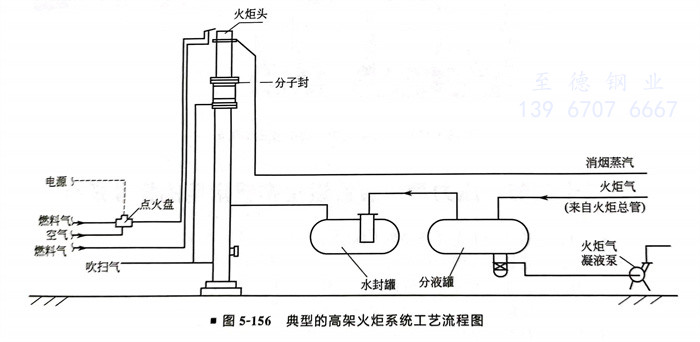

  典型的(de)高架火炬系統(tong)工(gong)藝(yi)流程，如圖5-156所(suo)示。

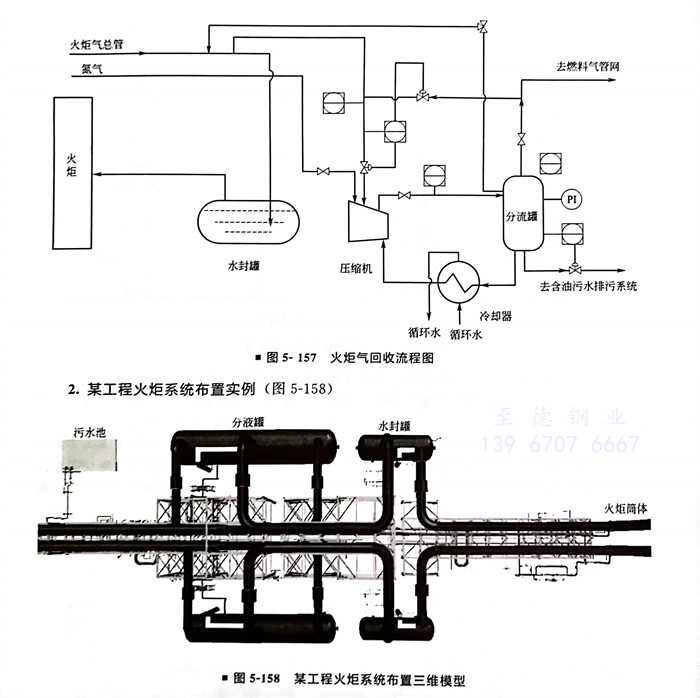

  火(huo)炬氣回收流(liu)程，如圖(tu)5-157所示(shi)。
