1. 甲醇工藝流程(cheng)簡介(jie)
甲醇是(shi)一種(zhong)(zhong)透明、無(wu)色、易(yi)燃、有(you)毒的液體，略(lve)帶酒精味。它是(shi)重(zhong)要有(you)機(ji)(ji)化工原(yuan)料和優(you)質(zhi)燃料。主要用于制(zhi)造(zao)甲醛、醋酸、氯甲烷(wan)、硫(liu)酸二甲酯等多種(zhong)(zhong)有(you)機(ji)(ji)產品，也是(shi)農藥(yao)(yao)、醫藥(yao)(yao)的重(zhong)要原(yuan)料之一。甲醇亦(yi)可代替(ti)汽油作燃料使用。
目前工(gong)(gong)業上甲(jia)醇(chun)(chun)(chun)(chun)的(de)(de)(de)(de)工(gong)(gong)藝(yi)流(liu)程(cheng)幾乎(hu)都(dou)是(shi)(shi)采用(yong)一氧化(hua)碳、二氧化(hua)碳加壓(ya)(ya)催(cui)(cui)化(hua)氫化(hua)法(fa)(fa)(fa)合(he)成(cheng)甲(jia)醇(chun)(chun)(chun)(chun)。典型的(de)(de)(de)(de)流(liu)程(cheng)包括原(yuan)(yuan)料(liao)氣制造、原(yuan)(yuan)料(liao)氣凈化(hua)、甲(jia)醇(chun)(chun)(chun)(chun)合(he)成(cheng)、粗(cu)甲(jia)醇(chun)(chun)(chun)(chun)精餾等工(gong)(gong)序。甲(jia)醇(chun)(chun)(chun)(chun)生(sheng)(sheng)產(chan)(chan)的(de)(de)(de)(de)總流(liu)程(cheng)長(chang)，工(gong)(gong)藝(yi)復雜，根據不同(tong)(tong)原(yuan)(yuan)料(liao)與(yu)不同(tong)(tong)的(de)(de)(de)(de)凈化(hua)方(fang)法(fa)(fa)(fa)可以演變為(wei)多(duo)種生(sheng)(sheng)產(chan)(chan)流(liu)程(cheng)，例如：高(gao)壓(ya)(ya)法(fa)(fa)(fa)（高(gao)壓(ya)(ya)工(gong)(gong)藝(yi)流(liu)程(cheng)一般指的(de)(de)(de)(de)是(shi)(shi)使用(yong)鋅鉻催(cui)(cui)化(hua)劑，在300～400℃、30MPa高(gao)溫高(gao)壓(ya)(ya)下合(he)成(cheng)甲(jia)醇(chun)(chun)(chun)(chun)的(de)(de)(de)(de)過(guo)程(cheng)）、中(zhong)壓(ya)(ya)法(fa)(fa)(fa)（壓(ya)(ya)力為(wei)10MPa左右的(de)(de)(de)(de)甲(jia)醇(chun)(chun)(chun)(chun)合(he)成(cheng)中(zhong)壓(ya)(ya)法(fa)(fa)(fa)。與(yu)低(di)壓(ya)(ya)法(fa)(fa)(fa)相比，它(ta)能有(you)效地(di)降低(di)建廠費用(yong)和甲(jia)醇(chun)(chun)(chun)(chun)生(sheng)(sheng)產(chan)(chan)成(cheng)本）、低(di)壓(ya)(ya)法(fa)(fa)(fa)（ICI低(di)壓(ya)(ya)甲(jia)醇(chun)(chun)(chun)(chun)法(fa)(fa)(fa)為(wei)英國ICI公司(si)在1966年研究成(cheng)功(gong)的(de)(de)(de)(de)甲(jia)醇(chun)(chun)(chun)(chun)生(sheng)(sheng)產(chan)(chan)方(fang)法(fa)(fa)(fa)，從而(er)打破了甲(jia)醇(chun)(chun)(chun)(chun)合(he)成(cheng)的(de)(de)(de)(de)高(gao)壓(ya)(ya)法(fa)(fa)(fa)的(de)(de)(de)(de)壟斷(duan)，這(zhe)是(shi)(shi)甲(jia)醇(chun)(chun)(chun)(chun)生(sheng)(sheng)產(chan)(chan)工(gong)(gong)藝(yi)上的(de)(de)(de)(de)一次重大(da)變革(ge)，它(ta)采用(yong)51-1型銅基催(cui)(cui)化(hua)劑，合(he)成(cheng)壓(ya)(ya)力5MPa）。甲(jia)醇(chun)(chun)(chun)(chun)的(de)(de)(de)(de)具體生(sheng)(sheng)產(chan)(chan)方(fang)法(fa)(fa)(fa)包括天(tian)然(ran)(ran)氣制甲(jia)醇(chun)(chun)(chun)(chun)，煤(mei)、焦炭制甲(jia)醇(chun)(chun)(chun)(chun)，石腦(nao)油或(huo)重油制甲(jia)醇(chun)(chun)(chun)(chun)，與(yu)合(he)成(cheng)氨聯合(he)生(sheng)(sheng)產(chan)(chan)甲(jia)醇(chun)(chun)(chun)(chun)。下面以天(tian)然(ran)(ran)氣制甲(jia)醇(chun)(chun)(chun)(chun)簡(jian)要(yao)介紹工(gong)(gong)藝(yi)流(liu)程(cheng)，如圖5-130所(suo)示。

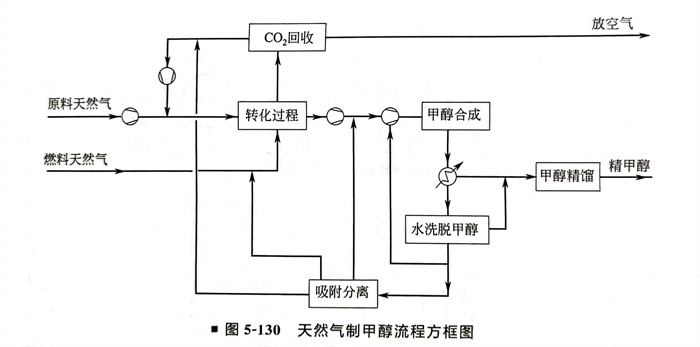

來自外部管網的(de)原(yuan)料天然氣經(jing)過(guo)(guo)脫(tuo)硫(liu)(liu)后，輸向(xiang)原(yuan)料壓縮機增壓，與(yu)來自二(er)氧化(hua)碳(tan)工序(xu)的(de)二(er)氧化(hua)碳(tan)混(hun)合，一起進入蒸(zheng)汽轉化(hua)爐(lu)的(de)對(dui)流段(duan)換熱(re)，并順序(xu)經(jing)過(guo)(guo)加氫(qing)脫(tuo)硫(liu)(liu)、轉化(hua)爐(lu)對(dui)流段(duan)預熱(re)、蒸(zheng)汽轉化(hua)、廢熱(re)鍋(guo)爐(lu)、鍋(guo)爐(lu)給水預熱(re)器、分離(li)器后，進入壓縮工序(xu)。
轉化氣(qi)(qi)(qi)經(jing)(jing)過(guo)新增(zeng)(zeng)加的合(he)(he)(he)成氣(qi)(qi)(qi)增(zeng)(zeng)壓，和來自吸附工序的氫(qing)氣(qi)(qi)(qi)混合(he)(he)(he)，經(jing)(jing)過(guo)原(yuan)有的聯(lian)合(he)(he)(he)壓縮機增(zeng)(zeng)壓，循環氣(qi)(qi)(qi)經(jing)(jing)過(guo)循環機增(zeng)(zeng)壓，兩股氣(qi)(qi)(qi)體在聯(lian)合(he)(he)(he)壓縮機缸內混合(he)(he)(he)并增(zeng)(zeng)壓，一起經(jing)(jing)過(guo)入塔氣(qi)(qi)(qi)預熱(re)器、甲(jia)醇(chun)(chun)(chun)合(he)(he)(he)成塔、入塔氣(qi)(qi)(qi)預熱(re)器、甲(jia)醇(chun)(chun)(chun)水(shui)冷器（ABC）、醇(chun)(chun)(chun)分離(li)器后(hou)，氣(qi)(qi)(qi)相流體進(jin)入水(shui)洗工序。
冷凝后(hou)的(de)出塔氣進(jin)(jin)入(ru)(ru)水洗工(gong)序(xu)，脫(tuo)鹽水從水洗塔的(de)上部(bu)(bu)(bu)噴淋流下，冷凝后(hou)的(de)出塔氣從水洗塔的(de)下部(bu)(bu)(bu)進(jin)(jin)入(ru)(ru)，其中含有的(de)少量甲(jia)醇(chun)進(jin)(jin)入(ru)(ru)吸收相(xiang)中，釜液是(shi)水和甲(jia)醇(chun)的(de)混合物，經過甲(jia)醇(chun)濃(nong)縮(suo)塔后(hou)，送往(wang)精(jing)餾工(gong)序(xu)，未吸收的(de)大(da)部(bu)(bu)(bu)分(fen)氣體進(jin)(jin)入(ru)(ru)聯合壓縮(suo)機第二段，少部(bu)(bu)(bu)分(fen)氣體進(jin)(jin)入(ru)(ru)吸附工(gong)序(xu)，這部(bu)(bu)(bu)分(fen)氣體稱為回收氣。其余(yu)部(bu)(bu)(bu)分(fen)送往(wang)轉化(hua)工(gong)序(xu)，添加到原料天然氣中。
出塔氣的冷凝液(ye)相流(liu)體進入閃蒸(zheng)槽(cao)，閃蒸(zheng)氣送往造氣工序(xu)，粗(cu)甲(jia)醇(chun)送往精餾(liu)工序(xu)。
回(hui)收氣經過(guo)吸附分離工序被分為三部分:
①. 強吸(xi)(xi)附組分的(de)甲烷和二(er)氧(yang)化碳(tan)(tan)(tan)停留在吸(xi)(xi)附劑(ji)上(shang)，通過降壓的(de)方式從吸(xi)(xi)附劑(ji)上(shang)解吸(xi)(xi)出來，送往二(er)氧(yang)化碳(tan)(tan)(tan)工序(xu)與脫(tuo)硫后的(de)二(er)氧(yang)化碳(tan)(tan)(tan)混(hun)合(he)后一并壓縮。
②. 弱吸附組(zu)分氫從吸附塔頂流出，氫氣送往聯合壓(ya)縮機。
③. 中間吸附能力(li)的(de)氮、一氧(yang)化碳(tan)等(deng)組分，送往轉化爐(lu)工序與燃料(liao)天然氣混合后，進(jin)入(ru)轉化爐(lu)作為燃料(liao)。
轉化(hua)爐的(de)(de)煙道(dao)氣(qi)(qi)進入(ru)二(er)氧(yang)化(hua)碳工序，經(jing)過水洗降溫、除塵，吸(xi)(xi)(xi)收(shou)(shou)(shou)塔中(zhong)(zhong)乙(yi)醇胺溶(rong)液將煙道(dao)氣(qi)(qi)中(zhong)(zhong)的(de)(de)大部(bu)分二(er)氧(yang)化(hua)碳組分吸(xi)(xi)(xi)收(shou)(shou)(shou)掉。吸(xi)(xi)(xi)收(shou)(shou)(shou)塔底部(bu)吸(xi)(xi)(xi)收(shou)(shou)(shou)了(le)二(er)氧(yang)化(hua)碳的(de)(de)吸(xi)(xi)(xi)收(shou)(shou)(shou)劑(ji)，經(jing)過一系(xi)列換熱升溫，在再生塔中(zhong)(zhong)被加熱再生。二(er)氧(yang)化(hua)碳氣(qi)(qi)體(ti)(ti)從(cong)吸(xi)(xi)(xi)收(shou)(shou)(shou)劑(ji)中(zhong)(zhong)解吸(xi)(xi)(xi)出(chu)來，經(jing)過換熱冷卻(que)、冷凝、脫(tuo)硫后，二(er)氧(yang)化(hua)碳氣(qi)(qi)體(ti)(ti)與來自吸(xi)(xi)(xi)附工序的(de)(de)二(er)氧(yang)化(hua)碳和(he)甲烷氣(qi)(qi)體(ti)(ti)混合后，經(jing)過二(er)氧(yang)化(hua)碳壓(ya)縮機增壓(ya)，添加到原料天然(ran)氣(qi)(qi)中(zhong)(zhong)。

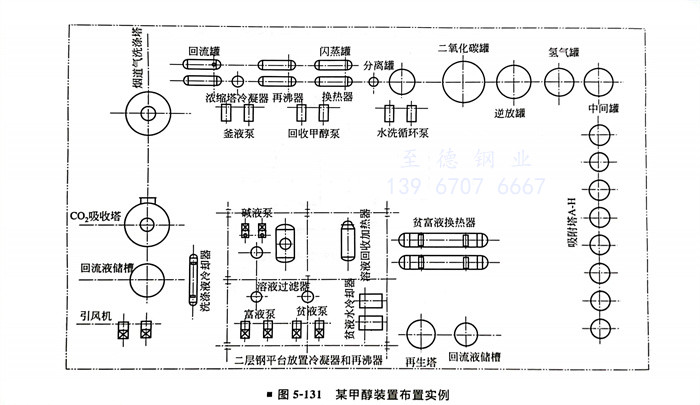

2. 某甲醇(chun)裝置布置實例(li)（圖5-131）
