裝置內(nei)構筑物包(bao)括(kuo)(kuo)管架(jia)（包(bao)括(kuo)(kuo)管廊）、框架(jia)、平(ping)臺梯子、放(fang)空煙囪、防(fang)火墻、管溝、圍堰等。
一(yi)、框架的布置
1. 框(kuang)架的類型(xing)
框(kuang)(kuang)架按設(she)備布(bu)(bu)置需要(yao)可以(yi)和(he)管(guan)(guan)廊(lang)(lang)(lang)結(jie)合在一(yi)起(qi)布(bu)(bu)置，如管(guan)(guan)廊(lang)(lang)(lang)下布(bu)(bu)置機、泵，管(guan)(guan)廊(lang)(lang)(lang)的(de)管(guan)(guan)道在泵的(de)上方(fang)，管(guan)(guan)道上方(fang)第一(yi)層框(kuang)(kuang)架布(bu)(bu)置高位(wei)容器(qi)，第二層布(bu)(bu)置冷卻(que)器(qi)和(he)換熱器(qi)，最上一(yi)層布(bu)(bu)置空冷器(qi)或(huo)冷凝冷卻(que)器(qi)。框(kuang)(kuang)架也可以(yi)獨(du)立布(bu)(bu)置。根據各(ge)類設(she)備要(yao)求設(she)置，如塔框(kuang)(kuang)架、反應(ying)器(qi)框(kuang)(kuang)架、換熱設(she)備和(he)容器(qi)框(kuang)(kuang)架等。
2. 框架的結構尺(chi)寸
框(kuang)架的(de)結構尺寸，按(an)設(she)(she)備的(de)不(bu)同要(yao)求(qiu)確(que)定，在管(guan)廊(lang)附(fu)近的(de)框(kuang)架，其柱距與管(guan)廊(lang)柱距對齊為宜，一(yi)般為6m。框(kuang)架跨度(du)隨架空設(she)(she)備要(yao)求(qiu)不(bu)同而異。框(kuang)架的(de)高度(du)應滿足設(she)(she)備的(de)工藝操作、設(she)(she)備的(de)安裝檢(jian)修和敷設(she)(she)管(guan)道的(de)要(yao)求(qiu)。框(kuang)架的(de)層高按(an)最大設(she)(she)備要(yao)求(qiu)確(que)定，但在布置設(she)(she)備時盡(jin)可(ke)能將(jiang)尺寸相(xiang)近的(de)設(she)(she)備布置在同一(yi)層框(kuang)架上(shang)，而且要(yao)考(kao)慮設(she)(she)備支座(zuo)梁的(de)位(wei)置，使其經濟合(he)理。
二(er)、平臺梯子(zi)的布置
1. 平臺梯子設置(zhi)位置(zhi)
①. 在需要(yao)操作(zuo)和(he)經常維(wei)修的(de)(de)場所應(ying)設(she)置(zhi)平臺(tai)和(he)梯(ti)子，并按(an)防火要(yao)求(qiu)設(she)置(zhi)安全(quan)梯(ti)。在設(she)備(bei)和(he)管道上，操作(zuo)中需要(yao)維(wei)修、檢查、調(diao)節(jie)和(he)觀察的(de)(de)地方(fang)，如人孔、手孔、塔、容(rong)器管口法蘭、調(diao)節(jie)閥、安全(quan)閥、取樣點、流量孔板、液面計、工藝盲板、經常操作(zuo)的(de)(de)閥門和(he)需要(yao)用機械清理的(de)(de)管道轉(zhuan)彎處都應(ying)設(she)置(zhi)平臺(tai)和(he)梯(ti)子。
②. 相鄰(lin)塔和立式(shi)容器的平(ping)臺標高宜(yi)一致，以便布置成聯合平(ping)臺。
③. 設備上的平臺不應妨(fang)礙設備的檢修，否(fou)則應做成(cheng)可拆卸(xie)的。
④. 管(guan)廊(lang)進出(chu)裝置(zhi)切斷閥處應設置(zhi)操(cao)作平臺。
2. 平臺的尺寸
①. 平(ping)臺寬度不應小于0.8m，平(ping)臺上的凈空高度不宜(yi)小于2.2m。
②. 設備人孔(kong)中心(xin)線距(ju)平臺(tai)的(de)距(ju)離宜(yi)為(wei)0.8～1.0m，設備手孔(kong)中心(xin)線距(ju)平臺(tai)的(de)距(ju)離宜(yi)為(wei)1.0~1.5m。
③. 設備加料(liao)口頂面距平臺(tai)的距離不宜大于1m。
④. 法蘭連接的(de)立式設(she)備的(de)平臺與法蘭面的(de)距離不(bu)宜大(da)于1.5m。
⑤. 為立式換熱器設置的平臺與上部管(guan)(guan)箱法(fa)蘭或管(guan)(guan)箱蓋的距(ju)離不宜大于1.5m。
⑥. 為了便于檢(jian)修水箱(xiang)內的管束，水箱(xiang)上(shang)的平臺應是可拆卸的。
⑦. 根據防(fang)火(huo)規范要(yao)求，甲、乙、丙(bing)類塔區聯合平臺(tai)以及其(qi)他工藝設備和大(da)(da)型(xing)容(rong)器或容(rong)器組的(de)(de)(de)平臺(tai)，均應設置不少于(yu)兩個(ge)通(tong)往地面的(de)(de)(de)梯子，作為安全出(chu)口(kou)，各安全口(kou)的(de)(de)(de)距離不應大(da)(da)于(yu)25m。但對(dui)不大(da)(da)于(yu)8m的(de)(de)(de)甲類平臺(tai)和長度不大(da)(da)于(yu)15m的(de)(de)(de)乙、丙(bing)類平臺(tai)可(ke)只設一個(ge)梯子，相鄰的(de)(de)(de)框架、平臺(tai)宜根據安全疏(shu)散的(de)(de)(de)需要(yao)用走橋連(lian)通(tong)。
⑧. 平(ping)臺(tai)的(de)防(fang)護(hu)欄(lan)(lan)桿高度(du)不應(ying)小(xiao)于(yu)1.05m，距地面20m以上的(de)平(ping)臺(tai)的(de)防(fang)護(hu)欄(lan)(lan)桿高度(du)為(wei)不應(ying)小(xiao)于(yu)1.2m。防(fang)護(hu)欄(lan)(lan)桿為(wei)固定式防(fang)護(hu)設施(shi)，影響檢修的(de)欄(lan)(lan)桿應(ying)為(wei)可拆卸的(de)。
⑨. 在設(she)置(zhi)平(ping)臺有(you)困難而又需要操(cao)作和(he)檢修的(de)地方可設(she)置(zhi)直梯或活動平(ping)臺。
⑩. 操作平臺（包括(kuo)設備(bei)(bei)平臺）的均(jun)布(bu)活荷(he)(he)載不應小于(yu)3kN／㎡；檢修(xiu)平臺或建筑物(wu)樓面(mian)的均(jun)布(bu)活荷(he)(he)載不應小于(yu)4kN／㎡。大型設備(bei)(bei)檢修(xiu)平臺的均(jun)布(bu)活荷(he)(he)載應按其最大檢修(xiu)部件的重量(liang)計算。
3. 梯子的設置
①. 廠(chang)房和(he)構(gou)架的(de)主要操(cao)作平臺及操(cao)作頻繁(fan)的(de)平臺應采用斜梯。
②. 成組(zu)布(bu)置(zhi)的(de)塔的(de)聯合(he)平臺宜采用(yong)斜(xie)梯。
③. 除上述場合外(wai)，宜采(cai)用直(zhi)梯。
4. 梯子(zi)的尺(chi)寸
①. 斜(xie)梯的傾(qing)斜(xie)角度不(bu)應大于(yu)45°，經常(chang)性雙向(xiang)通行的傾(qing)斜(xie)角度不(bu)宜大于(yu)38°。梯高不(bu)宜大于(yu)5m，大于(yu)5m時，應設(she)梯間(jian)平臺(tai)，分段設(she)梯。
②. 斜梯凈寬宜為0.6～1.1m。
③. 直梯凈(jing)寬宜為0.4～0.6m。
④. 高(gao)度(du)超過3m的直梯應設置安全(quan)護(hu)籠，護(hu)籠下端(duan)距地面(mian)或平(ping)臺面(mian)不應小于2.1m，護(hu)籠上端(duan)高(gao)出平(ping)臺面(mian)，應與欄桿高(gao)度(du)一致。
5. 梯子的高(gao)度
①. 設備上的直梯宜從側面通向平臺。單段梯子的高度不宜大(da)于10m，高度大(da)于10m時(shi)，應采(cai)用多(duo)段梯，梯段水平交錯(cuo)布置。
②. 直梯作(zuo)為安全疏散梯時，梯段高度不應大于15m。
6. 操(cao)作和(he)檢修(xiu)設施

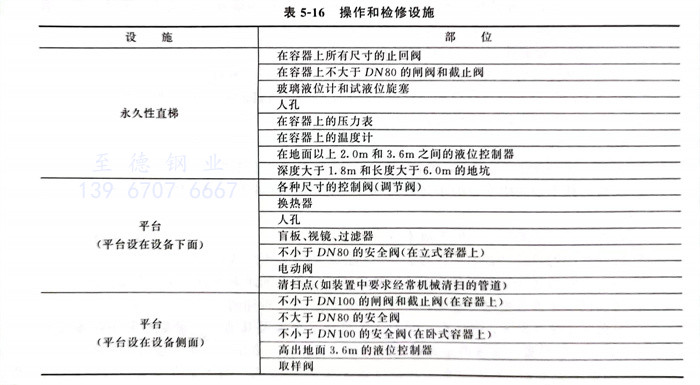

操作和檢(jian)修(xiu)的設施參照表5-16。
三、放空煙囪的布置
①. 可燃氣(qi)(qi)體(ti)及有害氣(qi)(qi)體(ti)的排(pai)(pai)(pai)放(fang)要(yao)求和(he)高度，應符合現行GB 16297《大氣(qi)(qi)污染綜合排(pai)(pai)(pai)放(fang)標(biao)準(zhun)》和(he)GB 50160《石油化(hua)工(gong)企業(ye)設計(ji)防火(huo)標(biao)準(zhun)》有關(guan)泄壓排(pai)(pai)(pai)放(fang)的要(yao)求。
②. 放空用煙(yan)囪應(ying)設置在裝置的(de)一端或(huo)邊緣地區(qu)，且(qie)位于裝置常年最小(xiao)頻率風向(xiang)的(de)上(shang)風側(ce)。
③. 放空用煙囪與(yu)周圍平臺的(de)位(wei)置關系(xi)應符合(he)下列要(yao)求。

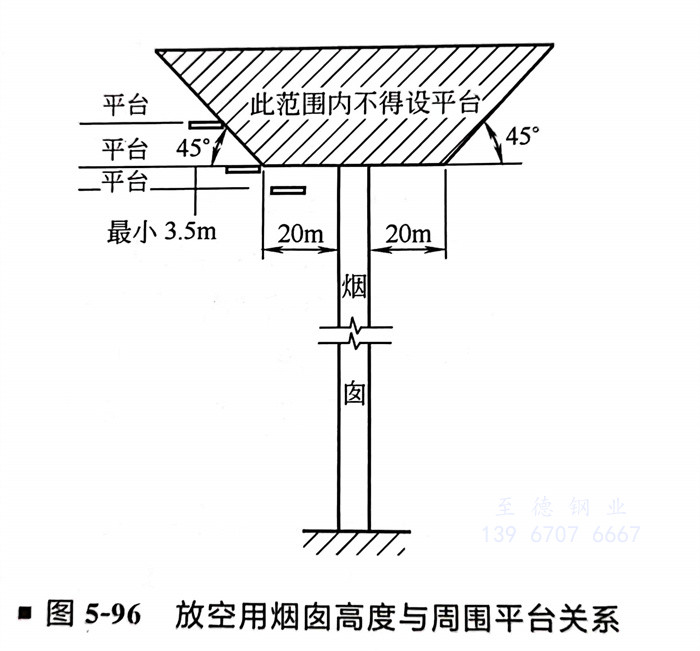

a．如(ru)在(zai)煙囪頂(ding)部(bu)外緣(yuan)水平(ping)方向20m范圍內布(bu)置平(ping)臺，煙囪頂(ding)部(bu)至(zhi)少高出平(ping)臺3.5m，如(ru)圖(tu)5-96所示。如(ru)平(ping)臺上還有操作(zuo)室，煙囪應(ying)高出操作(zuo)室的屋(wu)頂(ding)2m。
b. 如在煙囪頂部外(wai)緣算起水(shui)平方向20m以外(wai)布置(zhi)平臺(tai)，平臺(tai)應按圖5-96要求設置(zhi)。
