不銹鋼(gang)管道分支(zhi)處補(bu)強方(fang)式(shi)的(de)選(xuan)擇(ze)，一般是(shi)通過定(ding)性(xing)分析和定(ding)量計(ji)算相結合的(de)方(fang)式(shi)來確定(ding)。定(ding)量計(ji)算的(de)詳(xiang)細講述見(jian)本(ben)書第三章(zhang)中支(zhi)管連接(jie)形式(shi)的(de)選(xuan)用與(yu)強度計(ji)算工(gong)程應(ying)用。
1. 分(fen)支(zhi)(zhi)管連接方式(shi)的選用，主要根據管道的設(she)計(ji)溫度、設(she)計(ji)壓(ya)力、腐蝕余量(liang)等(deng)設(she)計(ji)條件確(que)定。分(fen)支(zhi)(zhi)的方法(fa)基本為兩種，對(dui)于低壓(ya)大直徑管則直接把分(fen)支(zhi)(zhi)管焊于主管上；其他多數是利用分(fen)支(zhi)(zhi)管件進行分(fen)支(zhi)(zhi)。
①. 當(dang)從主(zhu)(zhu)管(guan)引出支管(guan)，支管(guan)直徑(jing)(jing)與(yu)主(zhu)(zhu)管(guan)直徑(jing)(jing)的(de)(de)比值大(da)于(yu)(yu)等(deng)(deng)(deng)于(yu)(yu)0.5時(shi)，采用異徑(jing)(jing)三(san)(san)通(tong)或等(deng)(deng)(deng)徑(jing)(jing)三(san)(san)通(tong)；當(dang)主(zhu)(zhu)支管(guan)為(wei)等(deng)(deng)(deng)徑(jing)(jing)時(shi)，應采用三(san)(san)通(tong)。GB 50316規定：公稱壓(ya)力大(da)于(yu)(yu)或等(deng)(deng)(deng)于(yu)(yu)10MPa的(de)(de)管(guan)道，主(zhu)(zhu)支管(guan)為(wei)異徑(jing)(jing)時(shi)，不宜采用焊接(jie)支管(guan)，宜采用三(san)(san)通(tong)或在主(zhu)(zhu)管(guan)上開孔(kong)并焊接(jie)支管(guan)臺(tai)(tai)。當(dang)主(zhu)(zhu)管(guan)直徑(jing)(jing)大(da)于(yu)(yu)DN65而支管(guan)直徑(jing)(jing)為(wei)DN40和以(yi)下時(shi)，根據(ju)設計壓(ya)力的(de)(de)大(da)小(xiao)，采用支管(guan)臺(tai)(tai)或半管(guan)接(jie)頭(tou)。
有(you)(you)(you)的規范(fan)規定(ding)，一般主管尺(chi)寸的一半并降(jiang)低(di)兩個尺(chi)寸系列，就沒有(you)(you)(you)三通可供使用了，如主管為12”，標準三通一般可做到(dao)5＂（不常用的口(kou)徑），再低(di)就沒有(you)(you)(you)三通可供選用了。
②. 普通無腐蝕(shi)性(xing)的(de)低(di)溫介質（如(ru)LNG），在中、低(di)壓(ya)條件(jian)下（一(yi)般不(bu)大(da)于9MPa），小(xiao)尺(chi)寸(cun)的(de)分支(zhi)（≤2”），選(xuan)用半管(guan)接頭（half coupling），在高壓(ya)條件(jian)下（一(yi)般大(da)于9MPa），小(xiao)尺(chi)寸(cun)的(de)分支(zhi)（≤2＂）選(xuan)用對焊支(zhi)管(guan)座（weldolet）。
③. 普通無腐蝕性的(de)低溫介(jie)質（如LNG），在中、低壓(ya)條(tiao)(tiao)件(jian)下(xia)（一般＜6MPa），大(da)尺(chi)寸(cun)的(de)分支（＞2”），選用補強(qiang)板(ban)連接（reinforcing pad）；在高壓(ya)條(tiao)(tiao)件(jian)下(xia)（一般大(da)于6MPa），大(da)尺(chi)寸(cun)的(de)分支（＞2”）選用對(dui)焊支管(guan)座（Weldolet）。
④. 等(deng)(deng)級表(biao)中低(di)溫管(guan)(guan)道的分(fen)支形(xing)式主要(yao)包括(kuo)標準三通、半管(guan)(guan)接(jie)頭、對焊(han)支管(guan)(guan)座(zuo)、補強板連(lian)接(jie)、直接(jie)開(kai)口（較少(shao)）等(deng)(deng)形(xing)式。
⑤. 其他工況(kuang)支管連接方式的(de)選用：
a. 主(zhu)管(guan)(guan)直徑小于DN50時(shi)，支(zhi)管(guan)(guan)小于主(zhu)管(guan)(guan)，則用異徑三(san)通或等徑三(san)通加異徑短(duan)管(guan)(guan)。
b. 設計壓(ya)力(li)(li)等于或(huo)大(da)于2.0MPa、設計溫(wen)度超過250℃以及支管(guan)與主管(guan)公稱直(zhi)(zhi)徑(jing)(jing)之比大(da)于0.8，或(huo)承(cheng)受(shou)機械(xie)振(zhen)動、壓(ya)力(li)(li)脈動和溫(wen)度急(ji)劇變(bian)化的(de)(de)管(guan)道(dao)(dao)分支，應采(cai)用等徑(jing)(jing)異徑(jing)(jing)三通；公稱直(zhi)(zhi)徑(jing)(jing)小于或(huo)等于40mm的(de)(de)管(guan)道(dao)(dao)，應采(cai)用承(cheng)插焊（或(huo)螺紋）鍛制三通；公稱直(zhi)(zhi)徑(jing)(jing)等于或(huo)大(da)于50mm的(de)(de)管(guan)道(dao)(dao)，應采(cai)用對焊三通、對焊加強管(guan)接(jie)(jie)頭(tou)（對焊支管(guan)臺）或(huo)嵌入式（鞍(an)形）支管(guan)接(jie)(jie)頭(tou)。
c. 支(zhi)管(guan)(guan)(guan)通過加(jia)強管(guan)(guan)(guan)接(jie)頭(tou)(tou)（支(zhi)管(guan)(guan)(guan)臺(tai)）與主管(guan)(guan)(guan)連接(jie)是指將一個(ge)螺(luo)紋、承(cheng)插焊或(huo)對焊的(de)管(guan)(guan)(guan)接(jie)頭(tou)(tou)或(huo)半(ban)管(guan)(guan)(guan)接(jie)頭(tou)(tou)（支(zhi)管(guan)(guan)(guan)臺(tai)）直接(jie)焊于主管(guan)(guan)(guan)上而制成(cheng)，螺(luo)紋、承(cheng)插焊支(zhi)管(guan)(guan)(guan)臺(tai)用(yong)于直徑≤DN40（NPS1 1/2）的(de)支(zhi)管(guan)(guan)(guan)連接(jie)。螺(luo)紋、承(cheng)插焊支(zhi)管(guan)(guan)(guan)臺(tai)在任(ren)何情況下其額(e)定等(deng)級應大于等(deng)于2000lb。
d. 其(qi)他支管(guan)(guan)(guan)連(lian)接可(ke)用直接焊(han)接，但(dan)必(bi)須經校核后(hou)明確是否增加(jia)補(bu)強。直接焊(han)接在(zai)主管(guan)(guan)(guan)上(shang)的(de)(de)支管(guan)(guan)(guan)連(lian)接，不宜用于有機械振動(dong)、壓力脈(mo)動(dong)和溫度急(ji)劇變化(hua)的(de)(de)部(bu)位(wei)及(ji)設計(ji)溫度超過425℃的(de)(de)管(guan)(guan)(guan)道(dao)，當(dang)支管(guan)(guan)(guan)連(lian)接處承(cheng)受由于支管(guan)(guan)(guan)熱變形，外荷(he)(he)載(zai)及(ji)支架(jia)位(wei)移等引起(qi)的(de)(de)應力時，應對附加(jia)荷(he)(he)載(zai)在(zai)支管(guan)(guan)(guan)連(lian)接處產生的(de)(de)影(ying)響進行分(fen)析并(bing)采取必(bi)要的(de)(de)加(jia)強措施。
⑥. 依(yi)據管(guan)道等級中已(yi)經確定的法(fa)蘭壓力等級或公(gong)稱(cheng)壓力來選用支管(guan)連(lian)接件。
一般，當(dang)法蘭的公(gong)稱(cheng)(cheng)壓(ya)力公(gong)稱(cheng)(cheng)壓(ya)力≤2.5MPa（磅級系(xi)(xi)列(lie)≤150lb）時，綜合考慮其(qi)他工況(kuang)后，支管(guan)(guan)可直接焊接在主管(guan)(guan)上(shang)；當(dang)公(gong)稱(cheng)(cheng)壓(ya)力≥4.0MPa（磅級系(xi)(xi)列(lie)公(gong)稱(cheng)(cheng)壓(ya)力≥300lb）時，則(ze)根(gen)據主管(guan)(guan)支管(guan)(guan)公(gong)稱(cheng)(cheng)直徑(jing)的不同按(an)對焊三通、對焊加(jia)強管(guan)(guan)接頭(tou)、承(cheng)插(cha)焊或螺(luo)紋連接三通、承(cheng)插(cha)焊或螺(luo)紋加(jia)強管(guan)(guan)接頭(tou)的順(shun)序選用。
2. 管件壁厚(hou)
在確定支管(guan)(guan)(guan)(guan)連(lian)(lian)(lian)接件(jian)(jian)(jian)的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)時(shi)(shi)，應(ying)根據(ju)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)與管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)等強度的(de)原則以及管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)與管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)連(lian)(lian)(lian)接方(fang)式(shi)而定。例(li)如，當(dang)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)與管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)采用對焊連(lian)(lian)(lian)接時(shi)(shi)，管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)與管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)應(ying)一致；而當(dang)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)與管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)采用承(cheng)(cheng)(cheng)(cheng)插(cha)焊或螺(luo)(luo)紋連(lian)(lian)(lian)接時(shi)(shi)，標準的(de)承(cheng)(cheng)(cheng)(cheng)插(cha)焊和螺(luo)(luo)紋管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)只(zhi)有Sch80、Sch60、XXS，最低的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)就(jiu)是Sch80，也就(jiu)是說只(zhi)要(yao)當(dang)承(cheng)(cheng)(cheng)(cheng)插(cha)焊或螺(luo)(luo)紋管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)所(suo)(suo)連(lian)(lian)(lian)接的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)不(bu)大(da)(da)于Sch80時(shi)(shi)，承(cheng)(cheng)(cheng)(cheng)插(cha)焊或螺(luo)(luo)紋管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)就(jiu)選(xuan)Sch80。而當(dang)所(suo)(suo)連(lian)(lian)(lian)接的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)大(da)(da)于Sch80時(shi)(shi)，承(cheng)(cheng)(cheng)(cheng)插(cha)焊或螺(luo)(luo)紋管(guan)(guan)(guan)(guan)件(jian)(jian)(jian)的(de)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)(zi)(zi)表(biao)(biao)(biao)號(hao)就(jiu)選(xuan)Sch60或XXS。
當(dang)對焊三通主(zhu)管(guan)(guan)(guan)(guan)、支(zhi)管(guan)(guan)(guan)(guan)所(suo)連(lian)接(jie)(jie)的(de)管(guan)(guan)(guan)(guan)子(zi)的(de)管(guan)(guan)(guan)(guan)子(zi)表號(hao)不同時，應注意三通主(zhu)管(guan)(guan)(guan)(guan)、支(zhi)管(guan)(guan)(guan)(guan)端部的(de)管(guan)(guan)(guan)(guan)子(zi)表號(hao)應分別與其所(suo)連(lian)接(jie)(jie)的(de)管(guan)(guan)(guan)(guan)子(zi)的(de)管(guan)(guan)(guan)(guan)子(zi)表號(hao)相同，這(zhe)樣(yang)就(jiu)非常(chang)方便管(guan)(guan)(guan)(guan)道施(shi)工，管(guan)(guan)(guan)(guan)件不必現場再打坡口(kou)。
3. 支管(guan)直接焊于主管(guan)的補強計算(suan)
GB／T 20801、SH／T 3059、GB 50316 等規范與ASME B31.3關于(yu)面積補強法的計算基本相同(tong)。

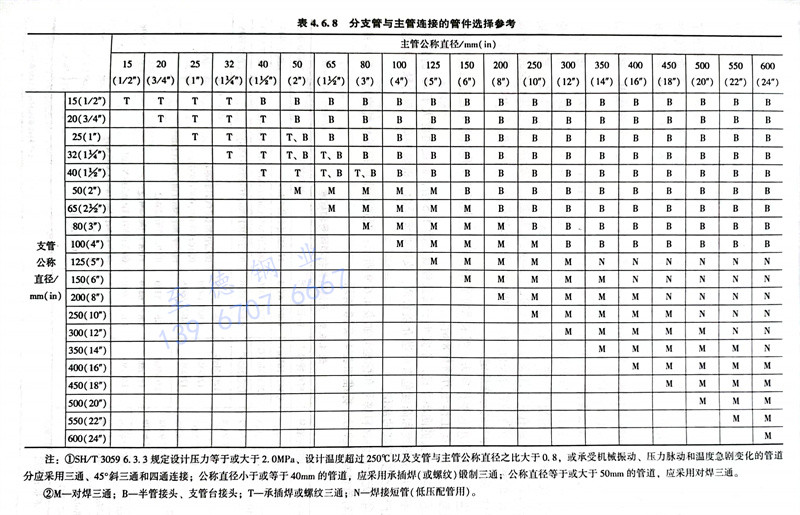

4. 分支(zhi)管與主管連接的(de)管件(jian)選(xuan)擇參(can)見表4.6.8。
