橡(xiang)(xiang)膠(jiao)(jiao)(jiao)是一(yi)種良好的耐(nai)酸又耐(nai)堿的非金屬防(fang)腐(fu)蝕(shi)(shi)(shi)材(cai)料，特別對(dui)氫氟酸有很好的耐(nai)蝕(shi)(shi)(shi)性(xing)。橡(xiang)(xiang)膠(jiao)(jiao)(jiao)分天(tian)然橡(xiang)(xiang)膠(jiao)(jiao)(jiao)和(he)(he)合成橡(xiang)(xiang)膠(jiao)(jiao)(jiao)二大類。用于化(hua)工防(fang)腐(fu)蝕(shi)(shi)(shi)襯里，以天(tian)然橡(xiang)(xiang)膠(jiao)(jiao)(jiao)為多，經(jing)過硫化(hua)處理而成，具(ju)有一(yi)定的耐(nai)熱性(xing)能、機(ji)械(xie)強(qiang)度(du)和(he)(he)耐(nai)蝕(shi)(shi)(shi)性(xing)能。它可分為軟橡(xiang)(xiang)膠(jiao)(jiao)(jiao)、半硬橡(xiang)(xiang)膠(jiao)(jiao)(jiao)和(he)(he)硬橡(xiang)(xiang)膠(jiao)(jiao)(jiao)三(san)種。見表4.4.3。

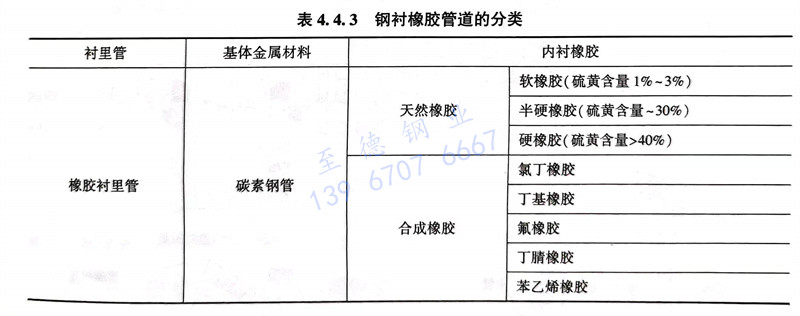

  表4.4.3 鋼(gang)襯橡膠管道的分(fen)類

 1. 橡(xiang)膠襯里層的選(xuan)擇原則(ze)，主(zhu)要應(ying)考慮腐(fu)蝕介質的特性、操作條件(jian)及具體施工的可能性。

     ①. 介質腐蝕性強，但溫度(du)變化不大，無機械振動(dong)的管道、管件，宜用1～2層硬橡膠(jiao)，總厚度(du)約為3～6mm。

    ②. 對于(yu)腐(fu)蝕性氣體，為了避(bi)免(mian)氣體的擴散滲透作用(yong)，用(yong)二層硬橡膠(jiao)襯里為宜。

    ③. 凡介質含有固體懸浮物，需(xu)考慮(lv)耐磨性(xing)時，可(ke)采用厚(hou)2mm硬橡(xiang)膠作底層，再襯(chen)貼所需(xu)厚(hou)度軟(ruan)橡(xiang)膠作面層。

    ④. 管道、設(she)備外表面可能經受撞擊時，可采用軟橡(xiang)膠作底(di)層(ceng)，半硬橡(xiang)膠作面層(ceng)。

    ⑤. 在真空條件下(xia)，一般不采(cai)用軟橡膠作底層。

    ⑥. 在有劇烈振(zhen)動的(de)場合，不(bu)能使(shi)用(yong)橡膠襯(chen)里。

    ⑦. 在(zai)同一管件(jian)、設備(bei)上，不能同時用硫化條(tiao)件(jian)不同的兩種硬橡膠或軟橡膠進行橡膠襯(chen)里。

 2. 橡膠襯(chen)里管道的(de)使用范圍：

   ①. 使用溫度。

      a. 硬(ying)橡(xiang)膠(jiao)(jiao)(jiao)襯(chen)里長期使用溫度為0～65℃，短時(shi)間(jian)加熱(re)允許(xu)提(ti)高(gao)至80℃；半硬(ying)橡(xiang)膠(jiao)(jiao)(jiao)、軟橡(xiang)膠(jiao)(jiao)(jiao)及硬(ying)橡(xiang)膠(jiao)(jiao)(jiao)復合(he)襯(chen)里的使用溫度為-25～75℃，軟橡(xiang)膠(jiao)(jiao)(jiao)襯(chen)里短時(shi)間(jian)加熱(re)允許(xu)提(ti)高(gao)至100℃。

      b. 根據(ju)目前資源(yuan)，天然橡(xiang)膠(jiao)、順(shun)丁(ding)(ding)橡(xiang)膠(jiao)、丁(ding)(ding)基橡(xiang)膠(jiao)等作軟(ruan)橡(xiang)膠(jiao)襯里，使用(yong)溫度約為-60～＋65℃；丁(ding)(ding)腈橡(xiang)膠(jiao)、丁(ding)(ding)苯(ben)橡(xiang)膠(jiao)、乙丙橡(xiang)膠(jiao)等也可在-30～＋50℃的情況下作襯里使用(yong)。

      c. 橡(xiang)膠(jiao)(jiao)的使(shi)用(yong)壽(shou)命與使(shi)用(yong)溫度(du)有關，溫度(du)過(guo)高，會加速(su)橡(xiang)膠(jiao)(jiao)的老化(hua)，破(po)壞橡(xiang)膠(jiao)(jiao)與金屬(shu)(shu)間的結(jie)合力，導致脫落；溫度(du)過(guo)低，橡(xiang)膠(jiao)(jiao)會失去彈(dan)性(xing)(xing)（橡(xiang)膠(jiao)(jiao)的膨(peng)脹系數比金屬(shu)(shu)大三(san)倍）。由(you)于兩種基(ji)材收縮不一(yi)，導致應力集(ji)中而(er)拉裂(lie)橡(xiang)膠(jiao)(jiao)層(ceng)。由(you)于軟橡(xiang)膠(jiao)(jiao)的彈(dan)性(xing)(xing)比硬橡(xiang)膠(jiao)(jiao)好(hao)，故它的耐寒性(xing)(xing)亦較(jiao)好(hao)。

   ②. 使用壓力

      一般用(yong)于(yu)壓力低于(yu)0.6MPa，真空(kong)度不大于(yu)80kPa。橡膠襯(chen)里的管(guan)件有彎(wan)頭、三通、四通等。襯(chen)膠管(guan)子與管(guan)件均應用(yong)焊接法蘭連接。

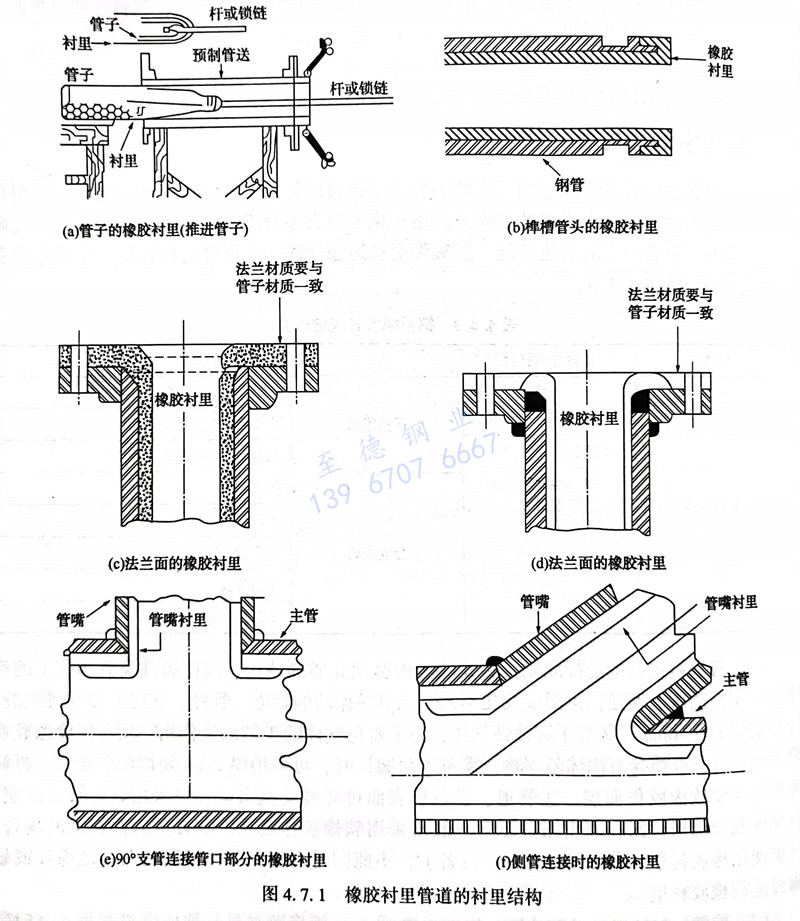

   ③. 橡膠襯里管道的(de)襯里結構，見圖4.7.1。
