（1）普通碳素結構鋼(gang)不得用于GC1級(ji)、GCD級(ji)管道。

（2）沸(fei)騰鋼(gang)和半鎮靜鋼(gang)（碳素結構鋼(gang)）不(bu)得(de)用于GCD級(ji)管(guan)道和有毒或者(zhe)可燃介質管(guan)道，設計(ji)壓力應不(bu)大于1.6MPa，使用溫度范圍為0～200℃。

（3）Q215A、Q235A等A級(ji)鎮靜鋼不得用于(yu)GCD級(ji)管道和有毒或者可燃介質(zhi)管道，設計壓力應不大于(yu)1.6MPa，使用溫度不高于(yu)350℃，最(zui)低使用溫度按照標準的(de)規定。

（4）Q215B、Q235B等B級鎮靜鋼不得(de)用(yong)于劇毒介質(zhi)管道，設計壓力應不大于3.0MPa，使用(yong)溫度(du)(du)不高于350℃，最低使用(yong)溫度(du)(du)按(an)照標(biao)準的規(gui)定。

（5）用(yong)于GCD級管道時，設(she)(she)計(ji)壓力應(ying)不大于1.6MPa，設(she)(she)計(ji)溫度不高于300℃。

（6）用于管道(dao)組成件(jian)的(de)碳素結構(gou)鋼(gang)的(de)焊接厚(hou)(hou)度(du)應(ying)當符(fu)合以(yi)下要求：沸騰鋼(gang)、半鎮靜鋼(gang)，厚(hou)(hou)度(du)不(bu)得(de)大于12mm；A級鎮靜鋼(gang)，厚(hou)(hou)度(du)不(bu)得(de)大于16mm；B級鎮靜鋼(gang)，厚(hou)(hou)度(du)不(bu)得(de)大于20mm。

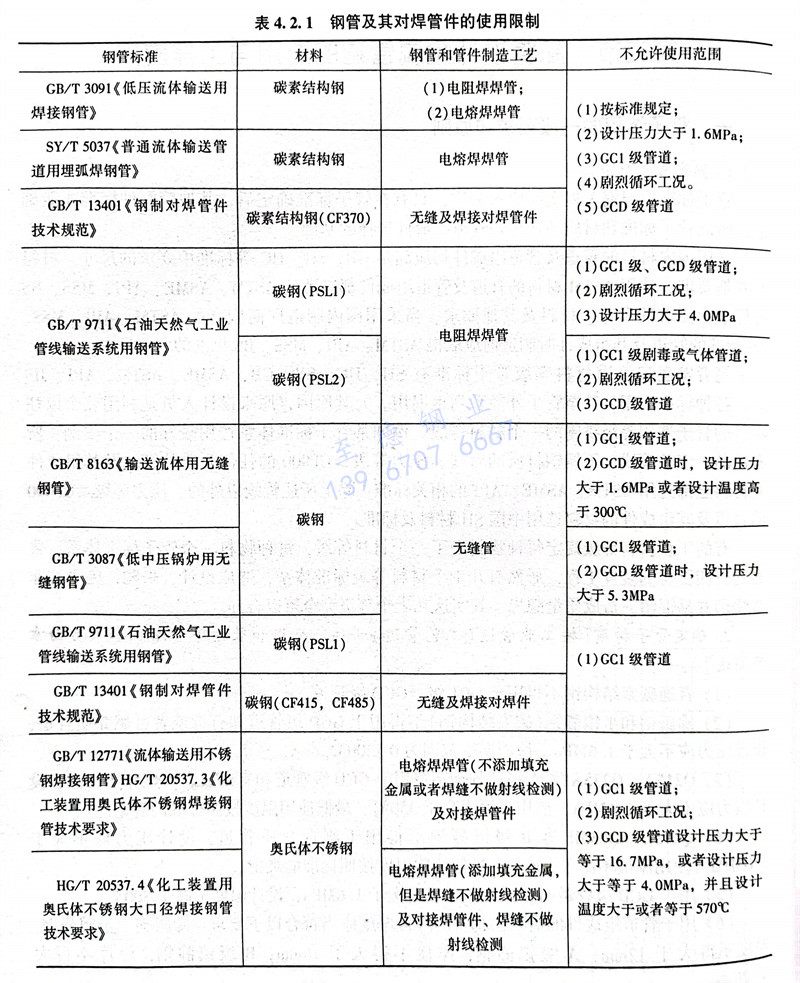

（7）碳鋼、奧氏體不銹鋼管及由其制造的對焊管件的使用限制應當符合表4.2.1規定。

（8）碳鋼、碳錳鋼、低溫用鎳鋼不宜長期在425℃以上(shang)使用。

（9）鉻鉬合金鋼(gang)在400～550℃ 區(qu)間長期(qi)使用(yong)時，應當根據使用(yong)經驗和具體情況(kuang)提出適當的回火(huo)脆性防護措施。

（10）奧氏(shi)體(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)使(shi)(shi)(shi)用(yong)(yong)溫度高(gao)于(yu)(yu)540℃（鑄件(jian)高(gao)于(yu)(yu)425℃）時，應(ying)當控制材料含(han)碳量不(bu)(bu)低(di)于(yu)(yu)0.04％，并(bing)且在(zai)固溶狀態(tai)下(xia)使(shi)(shi)(shi)用(yong)(yong)。奧氏(shi)體(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)在(zai)540～900℃區間長(chang)期(qi)使(shi)(shi)(shi)用(yong)(yong)時，應(ying)當采取適當防(fang)護措(cuo)施防(fang)止材料脆化。奧氏(shi)體(ti)(ti)不(bu)(bu)銹鋼(gang)(gang)在(zai)以下(xia)條(tiao)件(jian)下(xia)，還應(ying)當考慮發生晶間腐蝕的可能性：①. 低(di)碳（C≤0.08％）非穩(wen)定化不(bu)(bu)銹鋼(gang)(gang)，在(zai)熱加工或者焊接后使(shi)(shi)(shi)用(yong)(yong)；②. 超低(di)碳（C≤0.03％）不(bu)(bu)銹鋼(gang)(gang)，在(zai)高(gao)于(yu)(yu)425℃長(chang)期(qi)使(shi)(shi)(shi)用(yong)(yong)。

（11）為(wei)防止硫、鉛(qian)及其化(hua)合物在高溫(wen)下侵蝕(shi)鎳基合金導(dao)致(zhi)晶界脆化(hua)，鎳及鎳基合金在含硫環境(jing)氣氛下的使用溫(wen)度上限應當符合表4.2.2的規定(ding)。

（12）金(jin)屬材(cai)料及其(qi)焊接(jie)接(jie)頭的沖擊韌性應當符合有關安(an)全技(ji)術(shu)規范(fan)及其(qi)材(cai)料標準的要求。

（13）管道用密封(feng)件的(de)選用應當(dang)考慮設(she)計壓力、設(she)計溫(wen)度以及(ji)介質(zhi)、使用壽命等的(de)要(yao)求(qiu)，并且符合有(you)關(guan)安全技術規范(fan)及(ji)其相應的(de)密封(feng)材料標(biao)準的(de)規定(ding)。

（14）管道支承件(jian)的使(shi)用應當符合有關安全(quan)技術規范及(ji)其相應標準的規定。
