1. 人孔

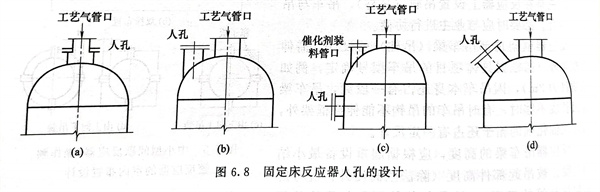

  下面以固定床反應(ying)器為例進行介(jie)紹。固定床反應(ying)器頂(ding)部通常(chang)需要(yao)設置人孔，用于催化劑裝填(tian)和內件檢修(xiu)，人孔大小一般(ban)為DN500～V600。人孔設計形(xing)式主要(yao)有四種，見(jian)圖6.8。N500~DN6

    ①. 當工(gong)藝氣(qi)管(guan)口(kou)(kou)(kou)比人(ren)孔(kong)(kong)直徑小(xiao)三級(ji)或三級(ji)以上時，通(tong)常采用(yong)圖6.8（a）所示形式的人(ren)孔(kong)(kong)，將(jiang)人(ren)孔(kong)(kong)與工(gong)藝氣(qi)管(guan)口(kou)(kou)(kou)合用(yong)一個(ge)管(guan)口(kou)(kou)(kou)。該設計方式通(tong)常需要在工(gong)藝氣(qi)管(guan)線上靠近人(ren)孔(kong)(kong)處設置(zhi)可拆卸短管(guan)，同時，與可拆卸短管(guan)相連的管(guan)道應考慮設承重(zhong)支架，在反應器(qi)人(ren)孔(kong)(kong)打(da)開時支撐進口(kou)(kou)(kou)管(guan)道。

    ②. 當工(gong)藝氣管口與人(ren)(ren)孔直(zhi)徑相當或比人(ren)(ren)孔直(zhi)徑大時，需要(yao)單獨設置人(ren)(ren)孔，常見的設計形(xing)式(shi)(shi)有(you)圖6.8（b）和（c）兩種。圖6.8（b）所示(shi)(shi)形(xing)式(shi)(shi)人(ren)(ren)孔受力較(jiao)(jiao)好(hao)(hao)、制(zhi)造較(jiao)(jiao)容易(yi)，但催(cui)化(hua)劑裝(zhuang)(zhuang)填較(jiao)(jiao)困難。圖6.8（c）所示(shi)(shi)形(xing)式(shi)(shi)人(ren)(ren)孔受力不好(hao)(hao)、制(zhi)造較(jiao)(jiao)困難，但催(cui)化(hua)劑裝(zhuang)(zhuang)填較(jiao)(jiao)容易(yi)。

    ③. 圖6.8（d）所示形(xing)式人孔設(she)置(zhi)在反(fan)應器側面，在頂(ding)部設(she)置(zhi)專門(men)的催化(hua)劑(ji)裝料口，該形(xing)式很少采用。

2. 人孔平臺

   圖(tu)6.8（a）～（c）所(suo)示(shi)三種形式(shi)人孔(kong)，只需(xu)要(yao)在(zai)反應(ying)器頂(ding)部設(she)(she)置一層(ceng)平(ping)(ping)臺(tai)即可滿(man)足催化劑裝填等操作要(yao)求(qiu)，而(er)圖(tu)6.8（d）所(suo)示(shi)形式(shi)人孔(kong)，除了要(yao)在(zai)反應(ying)器頂(ding)部設(she)(she)置一層(ceng)平(ping)(ping)臺(tai)，在(zai)人孔(kong)上(shang)方還需(xu)要(yao)再設(she)(she)置一層(ceng)平(ping)(ping)臺(tai)。
