本章所介紹的(de)美國(guo)管件(jian)(jian)標(biao)準(zhun)主(zhu)要為(wei)美國(guo)機械工程師(shi)協會（即ASME）近期發布的(de)最新標(biao)準(zhun)，這些管件(jian)(jian)標(biao)準(zhun)主(zhu)要為(wei)：灰鑄鐵(tie)螺紋管件(jian)(jian)（ASME B16.4-1998）、可(ke)鍛(duan)(duan)鑄鐵(tie)螺紋管件(jian)(jian)（ASME B16.3-1998）、承插焊和螺紋連接鍛(duan)(duan)鋼(gang)制(zhi)(zhi)(zhi)管件(jian)(jian)（ASME B16.11-2005）、工廠制(zhi)(zhi)(zhi)造(zao)的(de)鍛(duan)(duan)鋼(gang)對焊管件(jian)(jian)及鍛(duan)(duan)鋼(gang)制(zhi)(zhi)(zhi)對焊短半徑彎(wan)頭(tou)和180°彎(wan)頭(tou)等(deng)。
鍛鋼(gang)制對焊短半徑(jing)彎(wan)頭(tou)和180°彎(wan)頭(tou) ASME B16.28 標準
一、適(shi)用范(fan)圍
1. 總則(ze)
ASME B16.28-1994標(biao)準(zhun)規(gui)定了鍛軋制(zhi)碳素鋼(gang)及(ji)合(he)金(jin)鋼(gang)對(dui)焊短半(ban)(ban)徑彎頭(tou)和(he)短半(ban)(ban)徑180°彎頭(tou)的(de)等級、總體尺寸、試驗、公差以及(ji)標(biao)記。術語“鍛制(zhi)的(de)”（wrought）是指(zhi)由管材（鋼(gang)管和(he)管子）、板(ban)材或(huo)鍛件(jian)(jian)制(zhi)成的(de)管件(jian)(jian)。
2. 管件(jian)制(zhi)品
本標準沒有規定采用交叉焊接的(de)管件制品。這種管件的(de)設計(ji)，包括在ASME B31《壓力(li)管道規范(fan)》中或ASME鍋爐和壓力(li)容器規范(fan)中。
3. 使用條件(jian)
選擇適合于(yu)特定流體使用條件(jian)的管件(jian)形式和材料不屬于(yu)本標(biao)準(zhun)的范圍(wei)。
4. 焊接(jie)
安(an)(an)裝焊接要(yao)求已超出(chu)本標準(zhun)的(de)(de)范圍。安(an)(an)裝焊接應按適用的(de)(de)管道規范或包括安(an)(an)裝該管件的(de)(de)管道系統在(zai)內的(de)(de)規程進行。
二、設(she)計(ji)和壓力等級
1. 管件的設計
管(guan)件設計應按(an)美(mei)國(guo)國(guo)內公認的(de)壓力(li)容(rong)器(qi)或(huo)管(guan)道規(gui)范中所包(bao)含的(de)數學分(fen)析(xi)方(fang)法確(que)定(ding)，或(huo)按(an)制造(zao)廠(chang)的(de)意見(jian)，依據20.5.9條，采用(yong)驗證(zheng)方(fang)法進行。為了(le)滿足設計要求(qiu)，可以預料，成型管(guan)件某(mou)些部分(fen)的(de)壁厚可能需要比準備使用(yong)該管(guan)件的(de)管(guan)道壁厚要厚。
2. 等(deng)級基準
按(an)本標(biao)(biao)準設(she)計的(de)(de)管件的(de)(de)許用壓(ya)力(li)等(deng)級應是(shi)按(an)相(xiang)同規格(ge)和材料的(de)(de)無(wu)縫直管的(de)(de)壓(ya)力(li)。相(xiang)同規格(ge)和材料是(shi)指：管子公稱(cheng)規格(ge)（NPS），壁厚(hou)或壁厚(hou)序列號以及包括與(yu)相(xiang)應材料標(biao)(biao)準的(de)(de)化學(xue)成分及力(li)學(xue)性能的(de)(de)比較(jiao)。
3. 記錄的保存
在制造(zao)廠的(de)(de)現場就能(neng)得到數(shu)學分(fen)析(xi)和／或合(he)格(ge)的(de)(de)驗證試驗結果的(de)(de)記錄，供采(cai)購方檢查。按(an)與(yu)制造(zao)廠達成(cheng)的(de)(de)協議，采(cai)購方應(ying)能(neng)得到這些數(shu)據的(de)(de)合(he)格(ge)證書(shu)的(de)(de)復印件(jian)。
三、規格
表(biao)(biao)20-64～表(biao)(biao)20-69中管(guan)(guan)件的(de)規格(ge)采用ANSI／ASME B36.10《焊接和無縫軋(ya)制鋼管(guan)(guan)》定義的(de)管(guan)(guan)子公稱規格(ge)（NPS）表(biao)(biao)示。
四、材料
本標(biao)準(zhun)所(suo)包含的鍛(duan)(duan)鋼(gang)(gang)制(zhi)管(guan)件材料(liao)(liao)應(ying)與ASTM A234《中高(gao)溫(wen)用鍛(duan)(duan)制(zhi)碳鋼(gang)(gang)和合(he)金鋼(gang)(gang)管(guan)件》、ASTM A403《鍛(duan)(duan)制(zhi)奧氏體不銹鋼(gang)(gang)管(guan)件》、ASTM A420《低溫(wen)用鍛(duan)(duan)制(zhi)碳鋼(gang)(gang)和合(he)金鋼(gang)(gang)管(guan)件》或(huo)相應(ying)的ASME鍋(guo)爐和壓力(li)容器(qi)規范第II卷，材料(liao)(liao)A篇，鐵基材料(liao)(liao)規范相一致。
五、結構(gou)型(xing)式與(yu)尺寸
由于米制單(dan)位(wei)(wei)和英制單(dan)位(wei)(wei)不能做到精確(que)的等同，因此使用者必須分別采用兩(liang)種單(dan)位(wei)(wei)制。
1. 短半(ban)徑彎頭(tou)

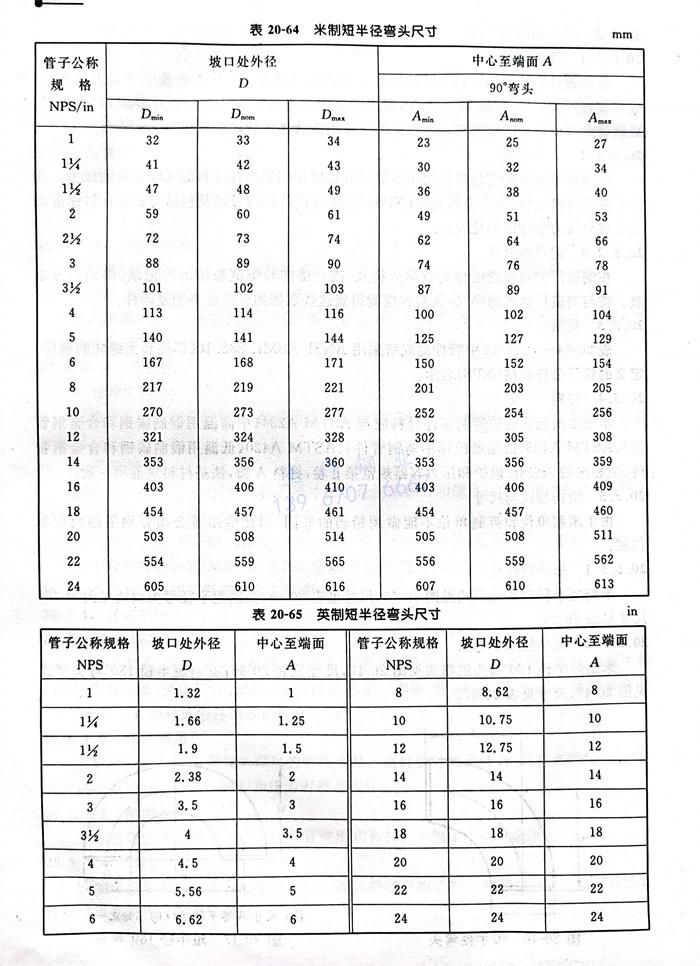

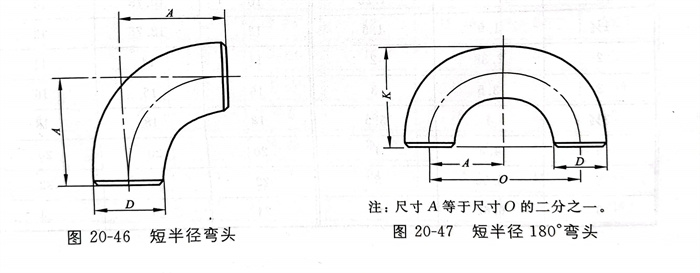

米制短半徑(jing)彎(wan)頭的型(xing)式見圖20-46，尺寸見表(biao)20-64，英制短半徑(jing)彎(wan)頭型(xing)式見圖20-46，尺寸見表(biao)20-65。
2. 短半(ban)徑180°彎頭

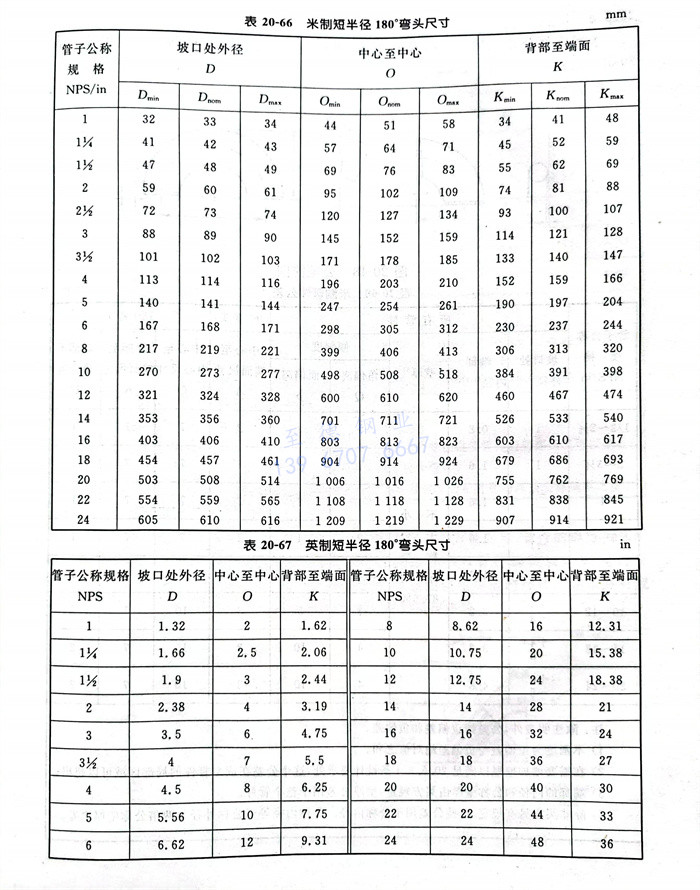

米(mi)制(zhi)短半(ban)徑180°彎(wan)頭的型(xing)式見(jian)圖20-47，尺寸見(jian)表20-66；英制(zhi)短半(ban)徑180°彎(wan)頭型(xing)式見(jian)圖20-47，尺寸見(jian)表20-67。
六、公差

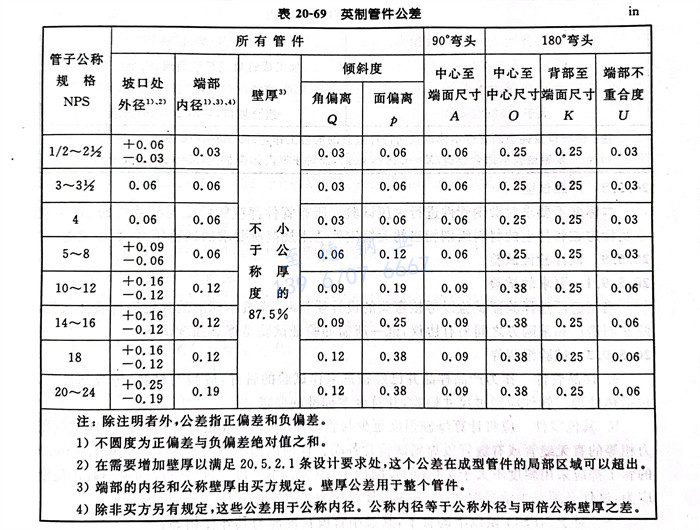

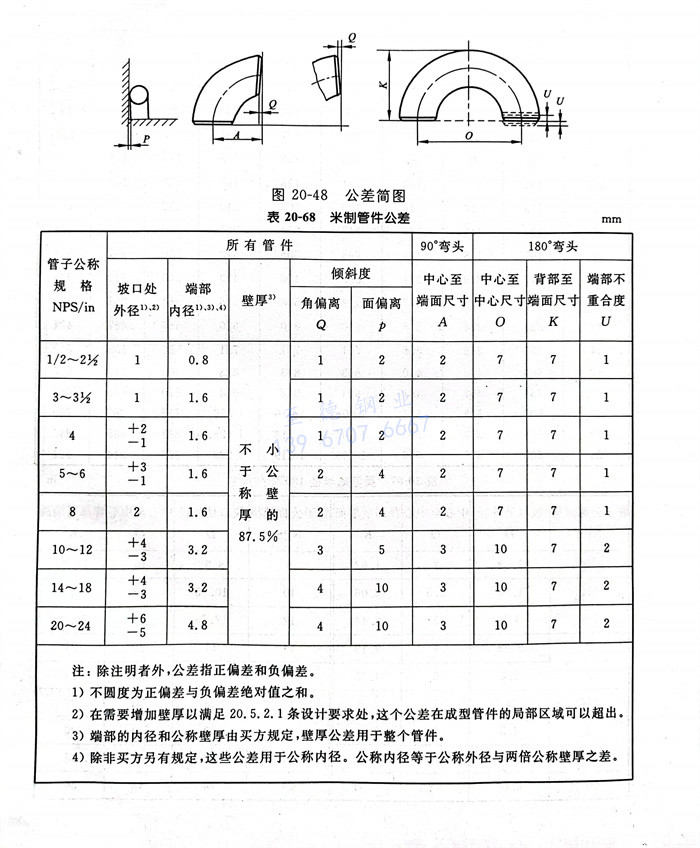

米制管件(jian)公差(cha)見圖(tu)(tu)20-48，尺寸見表20-68；英制管件(jian)公差(cha) 見圖(tu)(tu)20-48，尺寸見表20-69。
注(zhu)：除注(zhu)明(ming)者外，公差(cha)指正偏(pian)(pian)差(cha)和負(fu)偏(pian)(pian)差(cha)。
1. 不圓度為正偏差與負偏差絕對值之和。
2. 在(zai)需要增加壁厚以滿足(zu)20.5.2.1條設(she)計要求處，這個公差在(zai)成型管件(jian)的局部(bu)區域(yu)可以超出。
3. 端部(bu)的內徑(jing)和公稱壁(bi)(bi)厚由買方規定，壁(bi)(bi)厚公差用于整個管件。
4. 除非買方(fang)另有(you)規定，這些公差用于公稱內徑。公稱內徑等于公稱外徑與(yu)兩倍(bei)公稱壁厚之(zhi)差。
注：除注明者外，公(gong)差(cha)指正(zheng)偏(pian)差(cha)和負偏(pian)差(cha)。
1. 不圓度為正(zheng)偏差(cha)與負偏差(cha)絕對值(zhi)之和(he)。
2. 在需要(yao)增加(jia)壁厚以滿足(zu)20.5.2.1條設計要(yao)求處，這個公差在成型管件(jian)的局(ju)部(bu)區域可以超出。
3. 端部的內徑和公稱壁厚由買(mai)方(fang)規定。壁厚公差用于(yu)整個管(guan)件。
4. 除非買方另有規(gui)定，這些公(gong)(gong)(gong)差用于公(gong)(gong)(gong)稱(cheng)內徑(jing)。公(gong)(gong)(gong)稱(cheng)內徑(jing)等(deng)于公(gong)(gong)(gong)稱(cheng)外徑(jing)與兩倍公(gong)(gong)(gong)稱(cheng)壁厚之(zhi)差。
七、端部(bu)制(zhi)備

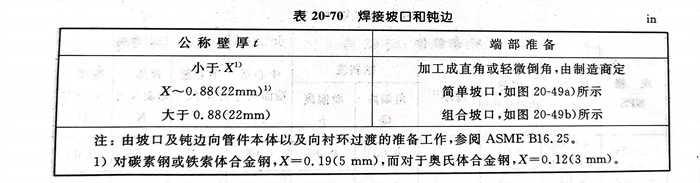

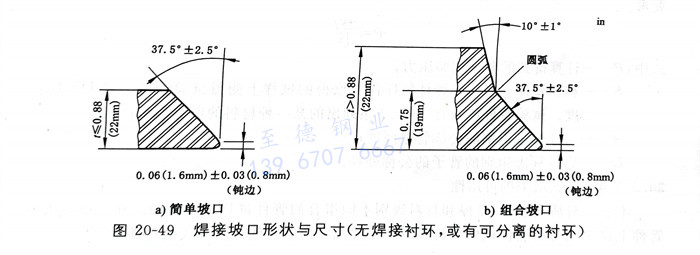

焊(han)(han)(han)接(jie)(jie)(jie)端(duan)(duan)部應符合ASME B16.25《對(dui)接(jie)(jie)(jie)焊(han)(han)(han)端(duan)(duan)》的(de)規定。為方便起(qi)見，管(guan)件(jian)(jian)的(de)焊(han)(han)(han)接(jie)(jie)(jie)端(duan)(duan)部用(yong)(yong)圖及表(biao)來表(biao)示(shi)。管(guan)件(jian)(jian)端(duan)(duan)部焊(han)(han)(han)接(jie)(jie)(jie)坡口(kou)形狀與尺寸見圖20-49，管(guan)件(jian)(jian)焊(han)(han)(han)接(jie)(jie)(jie)坡口(kou)和鈍(dun)邊(bian)見表(biao)20-70。管(guan)件(jian)(jian)的(de)壁厚與同其焊(han)(han)(han)接(jie)(jie)(jie)的(de)管(guan)子壁厚相(xiang)等，以避免使(shi)用(yong)(yong)焊(han)(han)(han)接(jie)(jie)(jie)內襯環。除非另(ling)有規定，對(dui)于規定的(de)管(guan)子壁厚，管(guan)件(jian)(jian)的(de)焊(han)(han)(han)接(jie)(jie)(jie)端(duan)(duan)按不用(yong)(yong)襯環的(de)情況供應。
八、產品試(shi)驗
本標準不要(yao)求對鍛(duan)鋼(gang)管件(jian)進(jin)行水壓(ya)(ya)試驗。所(suo)有管件(jian)都(dou)應能承受與該管件(jian)的NPS、壁厚及標志在管件(jian)上的材料級別相(xiang)當(dang)的無縫(feng)鋼(gang)管適用規(gui)范所(suo)要(yao)求的試驗壓(ya)(ya)力(li)，而不泄漏(lou)。
九、設計(ji)驗(yan)證試驗(yan)
1. 要求的試驗
當制造(zao)廠選(xuan)擇(ze)驗(yan)(yan)證試(shi)驗(yan)(yan)以考核彎頭的設計質量(liang)時，應按本(ben)標(biao)準的規定進行驗(yan)(yan)證試(shi)驗(yan)(yan)，除非制造(zao)廠和采購方之間另有協議，惟一所需的驗(yan)(yan)證試(shi)驗(yan)(yan)是爆破強度試(shi)驗(yan)(yan)。
2. 試驗組裝件
a. 樣品(pin)管件 作(zuo)(zuo)為(wei)產品(pin)樣品(pin)并已(yi)經被選來作(zuo)(zuo)試驗(yan)的管件，應(ying)驗(yan)明材(cai)料(liao)、等級和(he)批量，包括熱處(chu)理(li)。管件應(ying)經過尺寸檢(jian)驗(yan)，并符合本(ben)標準的要求(qiu)。
b. 其他零件(jian) 應將(jiang)計(ji)算(suan)爆破(po)強度(du)(du)(du)至少(shao)與管件(jian)按(an)(an)20.5.9.3條計(ji)算(suan)得(de)到的(de)驗(yan)證試(shi)驗(yan)壓(ya)力(li)相等的(de)直無縫管或(huo)有縫管段焊(han)到試(shi)驗(yan)管各端。任(ren)何內圓(yuan)不(bu)圓(yuan)度(du)(du)(du)大于0.06 in（1.6mm）的(de)管子都應采用斜度(du)(du)(du)不(bu)大于1：3的(de)鏜削加工(gong)，減少(shao)其不(bu)圓(yuan)度(du)(du)(du)。這些管段的(de)最(zui)小截止長度(du)(du)(du)應為：試(shi)件(jian)必須至少(shao)承受按(an)(an)20.5.9.3所(suo)計(ji)算(suan)壓(ya)力(li)110％的(de)壓(ya)力(li)。
對于NPS14及以(yi)下的管子(zi)，其最小管段(duan)長(chang)度(du)應與其外徑相等(deng)；
對于大于NPS14的管子，其最小管段長度(du)應為其外徑的一半。
3. 試驗(yan)程序(xu)和驗(yan)收(shou)標準
水(shui)壓(ya)試(shi)驗(yan)用的試(shi)驗(yan)流體應為水(shui)或(huo)其他液體。應對試(shi)驗(yan)組裝件(jian)施加水(shui)壓(ya)。當試(shi)驗(yan)組裝件(jian)能經(jing)受(shou)住按下式計算得到的驗(yan)證(zheng)試(shi)驗(yan)壓(ya)力的105％而不發生破(po)裂(lie)時，即滿(man)足驗(yan)證(zheng)試(shi)驗(yan)要(yao)求。
P= 2St/D
式中：P---計算得到的驗證試驗壓力；
S---在從管(guan)(guan)件(jian)上或(huo)試驗(yan)(yan)管(guan)(guan)件(jian)的樣(yang)(yang)件(jian)上取得的試樣(yang)(yang)上測得試驗(yan)(yan)管(guan)(guan)件(jian)的最大抗拉強度(du)。試驗(yan)(yan)管(guan)(guan)件(jian)應符(fu)合(he)20.5.4條列出的某一種(zhong)材料(liao)的所有要求；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試(shi)驗結(jie)果的(de)可用性
不需要對所有規格、壁厚和材(cai)料級(ji)別不同(tong)組合的(de)管(guan)件進行逐一(yi)試驗。在一(yi)個代(dai)(dai)表性管(guan)件上得出的(de)合格驗證試驗可代(dai)(dai)表以下所述(shu)范圍內的(de)其他(ta)相同(tong)形(xing)式(shi)的(de)管(guan)件。
a. 規格范(fan)圍
試驗管件可用來檢驗規(gui)格為試驗管件規(gui)格的0.5倍(bei)到2倍(bei)的類似管件。
b. 厚度范圍
一個(ge)試驗管件(jian)(jian)可以用來對t/D比(bi)值為試驗管件(jian)(jian)的0.5倍到3倍的類(lei)似比(bi)例(li)的管件(jian)(jian)進(jin)行評定或考核(he)。
c. 材料級別
由各種級(ji)別(bie)鋼(gang)材(cai)制(zhi)造的(de)(de)幾(ji)何(he)尺寸相(xiang)同(tong)的(de)(de)管(guan)(guan)件(jian)(jian)，其耐壓能力直接(jie)與各個級(ji)別(bie)材(cai)料(liao)的(de)(de)抗拉強度成正(zheng)比(bi)。因此，只需試驗(yan)一個級(ji)別(bie)的(de)(de)代表(biao)性管(guan)(guan)件(jian)(jian)即可證明該管(guan)(guan)件(jian)(jian)的(de)(de)設計(ji)。
十、 標志(zhi)
1. 標準標志（見注）
每(mei)個管件都(dou)應作永久性(xing)標志以表明以下內容：
a. 制造廠的名稱或商標；
b. 材料的識(shi)別和類別（ASTM或(huo)ASME級別符(fu)號）；爐(lu)號或(huo)制造廠(chang)的爐(lu)號識(shi)別標(biao)記；
c. 在級別符號前加前綴“WP”表(biao)示符合本標準；
d. 壁厚序(xu)列號或公(gong)稱壁厚標識(shi)；
e. NPS（管子公稱規(gui)格）。
注：管件(jian)(jian)的壓力等(deng)級用NPS，壁厚（或序列號）及標志在管件(jian)(jian)上(shang)的材(cai)料（見20.5.2.2）表(biao)示。
2. 例(li)外
當管件的規格不允許(xu)進行完整標志時，可逆上述(shu)內(nei)容順序省略(lve)識別(bie)標志。
