1. 水壓試驗

  不銹鋼卡壓式管件(jian)兩端封堵后，注入自來(lai)水(shui)至2.5 MPa試驗壓力(li)，在試驗壓力(li)下持續15s，結果應符合12.4.2.1a條的要求。

2. 氣密試驗

  將不銹鋼(gang)卡(ka)壓(ya)式管件裝在氣密試驗臺上，浸沒水中，充入純凈的壓縮空氣，用于氣體介質的氣密試驗壓力為1.7MPa，用于液體介質的氣密試驗壓力為0.6MPa。在試驗壓力下持續10s，結果應符合12.4.2.1b的要求。

3. 耐壓試驗

  試件兩端與長度為200mm的薄壁不銹鋼管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為2.5MPa，保壓1min，管件與管子的連接部位應無滲漏和脫落現象。

4. 負(fu)壓(ya)試驗

  應使(shi)用3個不同公稱(cheng)通徑的(de)管件分別與長度(du)為200mm的(de)等徑薄壁不銹(xiu)鋼管卡壓(ya)(ya)(ya)連接(jie)后構成一(yi)組試件，試驗時，室內(nei)溫度(du)為（20±5）℃，試驗壓(ya)(ya)(ya)力為-80kPa，在該試驗壓(ya)(ya)(ya)力下，保持1h后，管件和管子內(nei)壓(ya)(ya)(ya)差不得(de)大于5kPa及(ji)有其他異常。

5. 拉拔試驗(yan)

  試件兩端與長度為300mm的薄壁不銹鋼管(guan)卡壓連接，組(zu)成一組(zu)試樣，向管(guan)內封入0.6 MPa氣(qi)壓，固定在拉(la)(la)伸試驗機上(shang)。進(jin)行拉(la)(la)拔試驗時(shi)，以2mm／min的速度進(jin)行拉(la)(la)伸，測(ce)定出(chu)現泄漏時(shi)的最大(da)拉(la)(la)伸力(li)，此時(shi)的拉(la)(la)伸力(li)應大(da)于最小抗拉(la)(la)阻力(li)。不銹鋼卡壓式管(guan)件的最小抗拉(la)(la)阻力(li)見(jian)表12-34。

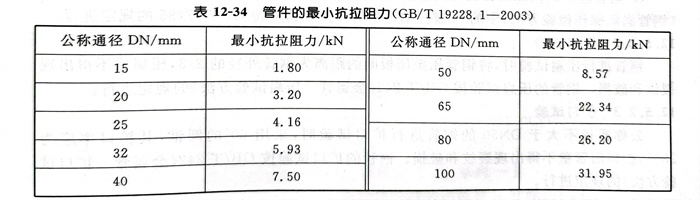

  表12-34管(guan)件的最小抗拉阻力（GB/T 19228.1-2003）

6. 溫度變化試驗(yan)

  溫度變化性能(neng)試(shi)驗按(an)DVGW W534：1995《飲水裝置(zhi)中(zhong)的管接頭(tou)》規程中(zhong)第12章(zhang)要求進行。

7. 交變彎曲(qu)試驗

  交變彎(wan)曲試驗(yan)按DVGW W534：1995規程中第(di)15章要求進(jin)行。

8. 振(zhen)動試驗

  試(shi)件兩端(duan)(duan)與(yu)長度為200mm的(de)薄壁不銹鋼管卡壓(ya)(ya)連(lian)接，組成(cheng)一組試(shi)樣，在(zai)試(shi)樣附近固定(ding)一端(duan)(duan)，并與(yu)水壓(ya)(ya)試(shi)驗(yan)(yan)泵連(lian)接，加壓(ya)(ya)至1.75 MPa并保(bao)壓(ya)(ya)，試(shi)驗(yan)(yan)介質為自來水。在(zai)試(shi)樣的(de)另(ling)一端(duan)(duan)端(duan)(duan)部進行振(zhen)(zhen)動，其振(zhen)(zhen)動條件應(ying)符(fu)合表12-35的(de)規(gui)定(ding)。進行振(zhen)(zhen)動試(shi)驗(yan)(yan)時，試(shi)驗(yan)(yan)壓(ya)(ya)力(li)(li)為1.75 MPa，在(zai)該壓(ya)(ya)力(li)(li)下，持續10萬次振(zhen)(zhen)動，管件和管子連(lian)接部位應(ying)無滲漏(lou)和脫落現象。

  表12-35 振(zhen)動條件（GB/T 19228.1-2003）

9. 壓(ya)力波動試(shi)驗

  壓力波動(dong)試驗按DVGW W534：1995規程中第11章要求進行。

10. 衛生試驗

  用(yong)戶要求時(shi)或(huo)型(xing)式試驗時(shi)，用(yong)于輸送飲(yin)用(yong)凈水(shui)和(he)生活飲(yin)用(yong)水(shui)管件的衛生試驗應符合(he)《生活飲(yin)用(yong)水(shui)輸配水(shui)設備(bei)及(ji)防護材料衛生安全性(xing)評價規(gui)范》的規(gui)定。
