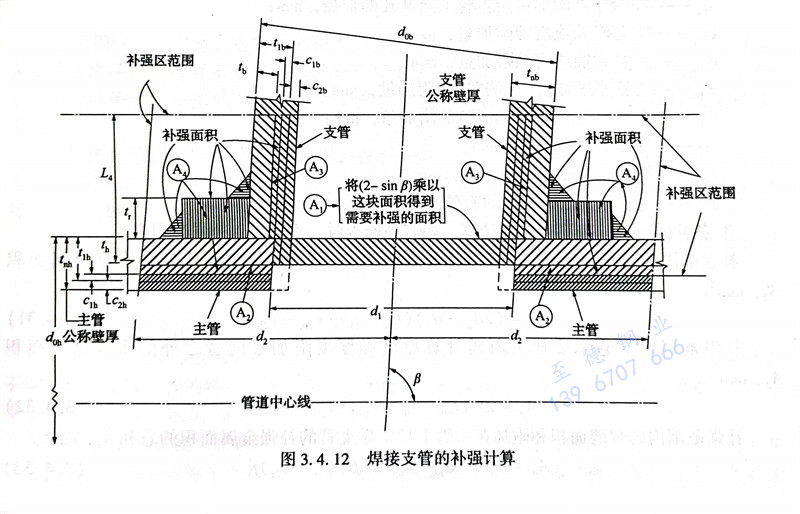

1. 焊接支管的補強計算(suan)(如圖(tu)3.4.12所示),應(ying)符合下列要求。


圖 12.jpg


2. 支管軸(zhou)線(xian)與(yu)主(zhu)管軸(zhou)線(xian)斜交(jiao)的(de)結構型式,圖中支管軸(zhou)線(xian)與(yu)主(zhu)管軸(zhou)線(xian)的(de)夾角β應介于(yu)(yu)45°~90°。主(zhu)管為焊接管時,焊縫應位于(yu)(yu)主(zhu)管的(de)斜下(xia)方(fang)。


3. 開(kai)孔補強面積的計(ji)算方法:

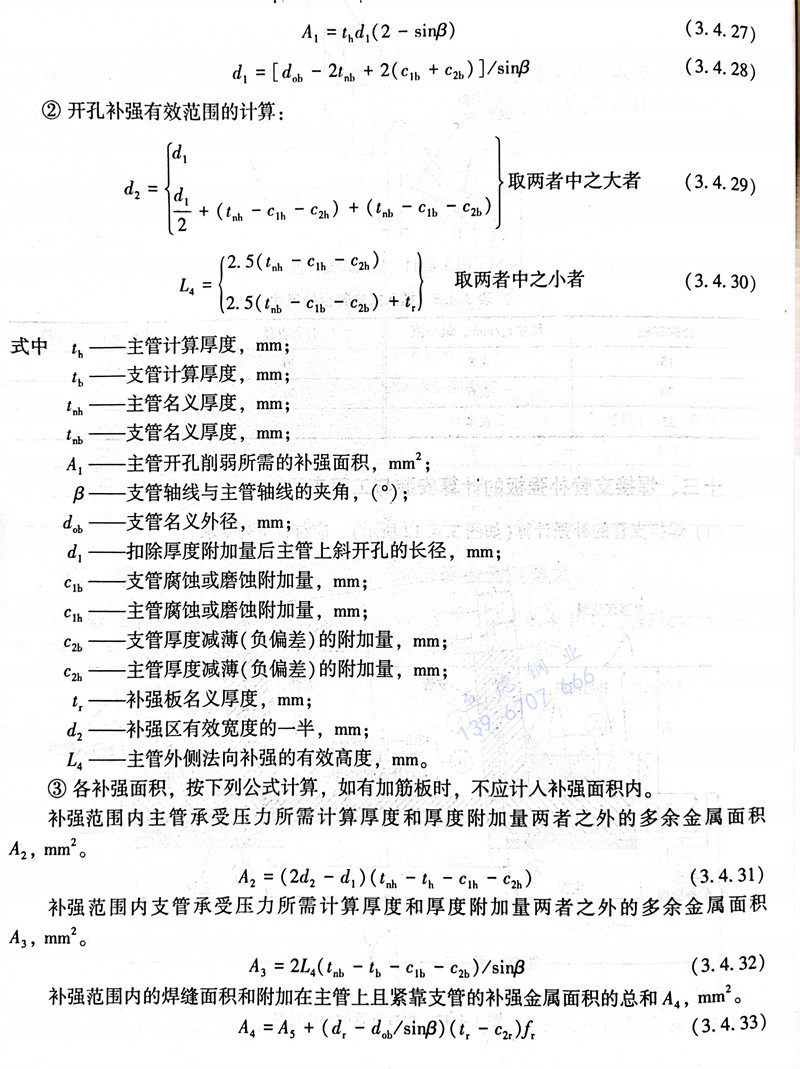

  ①. 主(zhu)管(guan)開孔需補強的面(mian)積(ji)A41,應按式(3.4.27)確定:


式 27.jpg

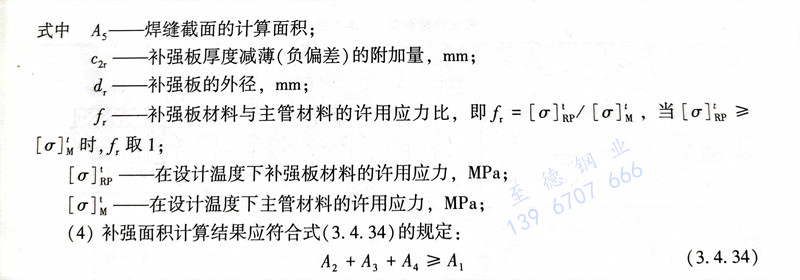

式 34.jpg


5. 主管上多支管的補強,應符(fu)合下列要(yao)求(qiu):

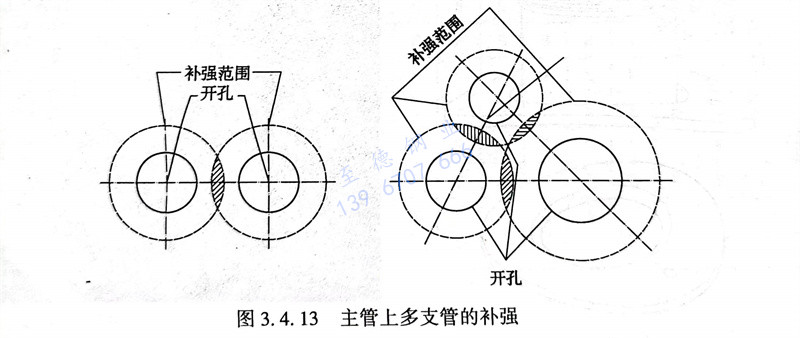

  ①. 當主管上(shang)任意(yi)兩(liang)個(ge)或(huo)兩(liang)個(ge)以上(shang)相(xiang)鄰開(kai)孔(kong)的(de)中心距小(xiao)于相(xiang)鄰兩(liang)孔(kong)平均直徑的(de)2倍,其(qi)補強范圍重疊時(如(ru)圖3.4.13所(suo)示),此兩(liang)個(ge)或(huo)兩(liang)個(ge)以上(shang)的(de)開(kai)孔(kong)必須按前(qian)面的(de)敘述進行補強計(ji)算,并采(cai)用(yong)聯合(he)補強方式進行補強。


圖 13.jpg


  ②. 采(cai)用(yong)聯合(he)補(bu)(bu)(bu)強(qiang)(qiang)時(shi),總補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)不應(ying)小于(yu)(yu)各孔(kong)(kong)單獨補(bu)(bu)(bu)強(qiang)(qiang)所需(xu)補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)之和,置于(yu)(yu)兩(liang)相(xiang)鄰孔(kong)(kong)之間的補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)至少(shao)應(ying)等于(yu)(yu)各孔(kong)(kong)所需(xu)補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)之和的50%,且此兩(liang)相(xiang)鄰孔(kong)(kong)中心距至少(shao)應(ying)等于(yu)(yu)兩(liang)開孔(kong)(kong)平均直徑的1.5倍。在計(ji)算補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)時(shi),任何(he)部分截面(mian)不得(de)重復計(ji)入(ru)。


6. 管道開孔補強的兩種方法:


   ①. 補(bu)強(qiang)(qiang)圈(quan)補(bu)強(qiang)(qiang):以(yi)全熔透焊縫將內部或外部補(bu)強(qiang)(qiang)圈(quan)與支管、主管相焊。


   ②. 整體(ti)補(bu)強:增加主管(guan)(guan)厚度,或以全(quan)熔(rong)透焊縫將厚壁支管(guan)(guan)或整體(ti)補(bu)強鍛件與主管(guan)(guan)相焊。


7. 采用補強(qiang)圈補強(qiang)時應(ying)遵守(shou)的(de)規定:


   ①. 采(cai)用的鋼材(cai)標(biao)準抗拉強度σb≤540MPa;


   ②. 主管(guan)壁名義厚度δn≤38mmm;


   ③. 補強(qiang)圈(quan)厚度應(ying)不(bu)大于1.58m。


8. 工程(cheng)應用(yong)。

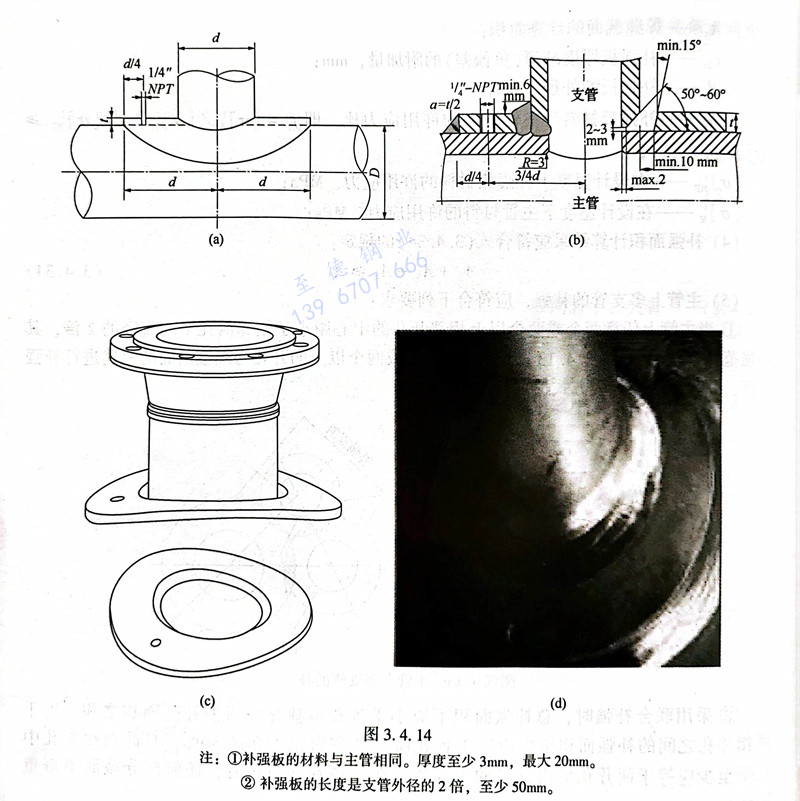

  ①. 某國外工程(cheng)補強板設計簡化見圖3.4.14。


圖 14.jpg


  ②. 分支表對補(bu)強(qiang)板(ban)的規定

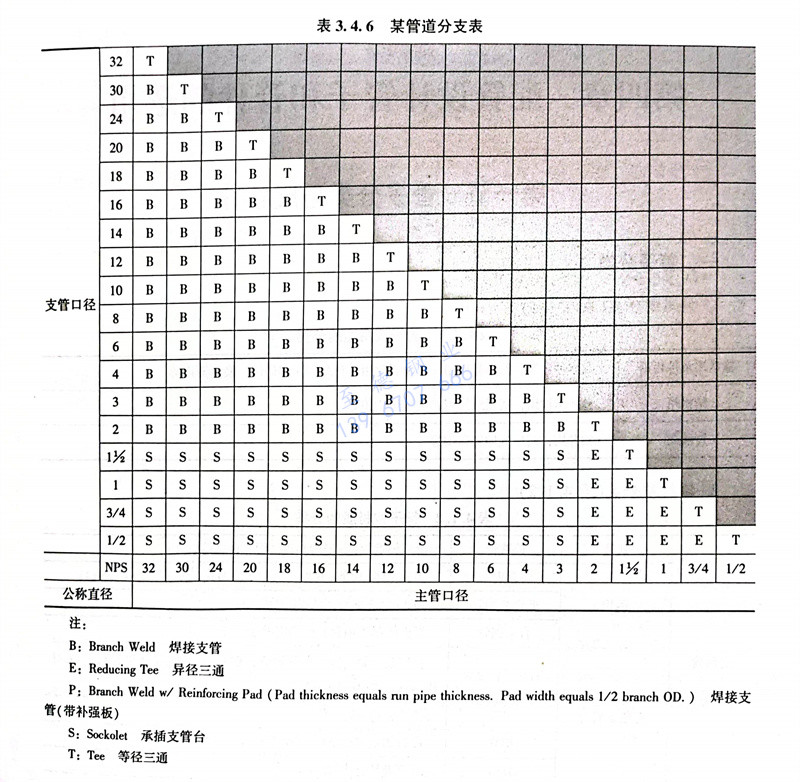

      對于國(guo)內外設計單位,對于分支連(lian)接形式的選用規定(ding)可(ke)能不(bu)同(tong),根據具體工(gong)程的特(te)點、管道(dao)物料、設計壓力和溫度、采購市場等因(yin)素,通常編制“分支表”(見表3.4.6示例)來規定(ding),在管道(dao)支管帶或不(bu)帶加強板(ban)。


表 6.jpg


  ③. 補強板的(de)安裝


     下面是(shi)一(yi)個(ge)補強(qiang)板的(de)組(zu)裝示例(li)。a.確(que)定支(zhi)(zhi)管(guan)(guan)(guan)的(de)位置(zhi)(zhi)(zhi),并(bing)(bing)在(zai)主管(guan)(guan)(guan)上開一(yi)個(ge)圓孔,其直徑(jing)應等于支(zhi)(zhi)管(guan)(guan)(guan)的(de)內徑(jing)。b.對支(zhi)(zhi)管(guan)(guan)(guan)進(jin)行修整(zheng),使其與管(guan)(guan)(guan)道外徑(jing)相(xiang)等,并(bing)(bing)形(xing)成約30mm的(de)焊(han)接坡口。c.將支(zhi)(zhi)管(guan)(guan)(guan)放置(zhi)(zhi)(zhi)在(zai)管(guan)(guan)(guan)道上的(de)孔位置(zhi)(zhi)(zhi)周圍,間隙約為3~4mm,并(bing)(bing)在(zai)足夠(gou)多的(de)位置(zhi)(zhi)(zhi)點焊(han)支(zhi)(zhi)管(guan)(guan)(guan)。然后新的(de)分支(zhi)(zhi)可以完全焊(han)接。根據要求進(jin)行無損檢測(ce)(NDE)。d.通過分支(zhi)(zhi)將補強(qiang)板放置(zhi)(zhi)(zhi)。在(zai)足夠(gou)數量的(de)地方點焊(han),然后將補強(qiang)板內外完全焊(han)接;根據規定再次進(jin)行無損檢測(ce)。注意,如果支(zhi)(zhi)管(guan)(guan)(guan)處(chu)的(de)法蘭(lan)是(shi)焊(han)接的(de),必(bi)須確(que)保(bao)補強(qiang)板環放置(zhi)(zhi)(zhi)得更早。


  ④. 通(tong)氣孔(kong)(weep-hole)


     見圖(tu)3.4.14(c)和(d),可(ke)能看(kan)到補強板(ban)(加強墊)上有(you)一個(ge)(ge)圓孔(kong)。這(zhe)是(shi)一個(ge)(ge)“通氣(qi)孔(kong)”,通常可(ke)設(she)置為(wei)(wei)1/4”NPT,可(ke)能有(you)多種功能。有(you)時也(ye)稱為(wei)(wei)信號孔(kong)(tell tale hole)或(huo)通氣(qi)孔(kong)(vent hole)。關于這(zhe)個(ge)(ge)孔(kong)的使用眾說紛紜,因此筆者給出了泄放孔(kong)的兩種可(ke)能用途(tu):a.通氣(qi)孔(kong)可(ke)以通過(guo)肥皂泡(pao)方法測試(shi),以檢查是(shi)否泄漏。b.在焊接(jie)過(guo)程中,這(zhe)個(ge)(ge)孔(kong)可(ke)作為(wei)(wei)截留氣(qi)體的通風(feng)口,防(fang)止補強板(ban)變成“夾套”容器(qi)。


壓力試(shi)驗完成后,應密封補(bu)強墊上的通氣(qi)孔。


ASME B31.3第304規定:應在襯墊或鞍座的(de)側(ce)面提供一個通氣(qi)孔(kong),以顯(xian)示支管和(he)管路之間焊(han)縫的(de)泄(xie)漏,并允許在焊(han)接和(he)熱處理期間通氣(qi)。
