1. 公稱壓力（nominal pressure，PN）

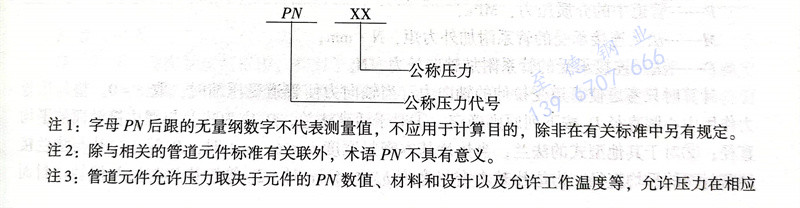

不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹(xiu)鋼管(guan)道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：
PN 公(gong)稱壓(ya)力 、XX 公(gong)稱壓(ya)力代號
注1：字(zi)母PN后(hou)跟的無(wu)量綱數字(zi)不(bu)代表測量值，不(bu)應用于計算(suan)目(mu)的，除非在有(you)關標準中(zhong)另有(you)規定。
注2：除與相關的(de)不銹(xiu)鋼(gang)管道元件標(biao)準有關聯外，術語PN不具(ju)有意(yi)義。
注3：不銹鋼(gang)管(guan)道(dao)元(yuan)(yuan)件允許(xu)壓(ya)力取決于元(yuan)(yuan)件的PN數值(zhi)、材料和設計(ji)以及允許(xu)工作溫(wen)度(du)(du)等(deng)(deng)，允許(xu)壓(ya)力在相應標準的壓(ya)力溫(wen)度(du)(du)等(deng)(deng)級(ji)表中給出。
注4：具有同(tong)樣(yang)PN和DN數(shu)值的所有管(guan)道元件(jian)同(tong)與其相配的法蘭應具有相同(tong)的配合(he)尺寸。
PN、Class 與實際壓力(li)的關系詳細(xi)講述見本書第五章(zhang)。

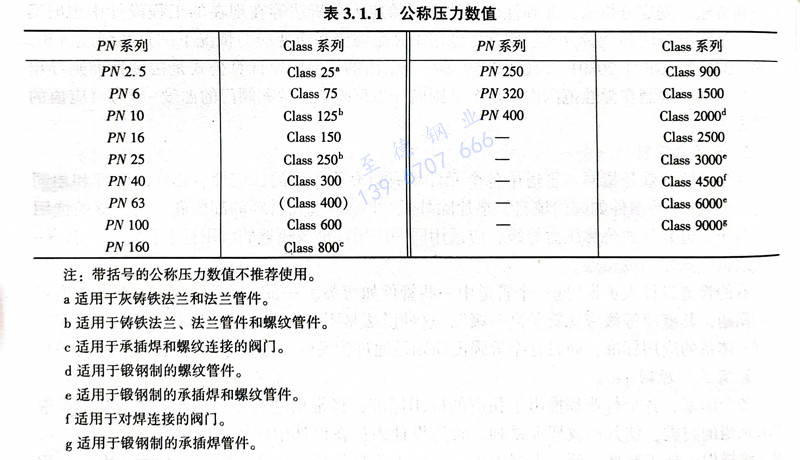

ISO 7268（管(guan)道元(yuan)件(jian) 公(gong)稱(cheng)壓力的(de)定(ding)(ding)義(yi)）介紹了公(gong)稱(cheng)壓力。國(guo)內(nei)標準GB／T 1048《管(guan)道元(yuan)件(jian)公(gong)稱(cheng)壓力》規定(ding)(ding)的(de)公(gong)稱(cheng)壓力系列見(jian)表3.1.1。
注：帶括號的(de)公(gong)稱(cheng)壓力數值(zhi)不推薦使用。
a 適用于灰鑄鐵法蘭(lan)和法蘭(lan)管件。
b 適用于鑄鐵法(fa)蘭、法(fa)蘭管件(jian)和螺紋管件(jian)。
c 適用于承插焊和螺(luo)紋連接的閥門。
d 適用于鍛鋼制的螺紋管件(jian)。
e 適用于鍛鋼制(zhi)的承插焊和螺紋管件(jian)。
f 適用于對焊連接的閥門。
g 適用(yong)于鍛鋼制的(de)承插焊管件(jian)。
2. 公稱壓力等級(ji)的確(que)定

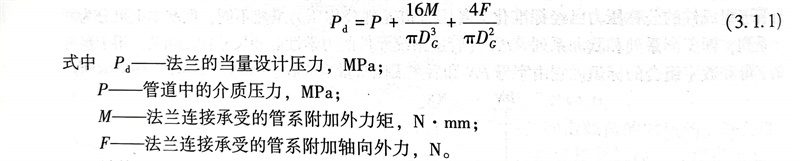

一(yi)條管(guan)道(dao)(dao)中如(ru)果同時含(han)有兩(liang)個或兩(liang)個以(yi)上不(bu)(bu)同溫(wen)度(du)-壓(ya)(ya)力(li)(li)表的(de)不(bu)(bu)同標準，應(ying)逐(zhu)一(yi)核對(dui)(dui)使它(ta)們均得到滿(man)足。管(guan)道(dao)(dao)系(xi)(xi)(xi)統在(zai)熱態(tai)下工作時，各不(bu)(bu)銹鋼(gang)管(guan)道(dao)(dao)元(yuan)件會(hui)因(yin)熱膨脹(zhang)而發生(sheng)變形和位(wei)移(yi)(yi)(yi)，當(dang)這個變形和位(wei)移(yi)(yi)(yi)受到阻礙時，會(hui)產(chan)生(sheng)附(fu)加位(wei)移(yi)(yi)(yi)載荷。由于這個附(fu)加載荷與管(guan)系(xi)(xi)(xi)的(de)空間走(zou)向(xiang)和支(zhi)架(jia)的(de)設(she)計(ji)(ji)有關(guan)，因(yin)此又叫管(guan)系(xi)(xi)(xi)力(li)(li)。當(dang)管(guan)道(dao)(dao)元(yuan)件承(cheng)受管(guan)系(xi)(xi)(xi)力(li)(li)后，應(ying)將它(ta)折算成當(dang)量(liang)設(she)計(ji)(ji)壓(ya)(ya)力(li)(li)來(lai)校核管(guan)道(dao)(dao)所需要的(de)公稱(cheng)壓(ya)(ya)力(li)(li)，因(yin)為一(yi)般(ban)的(de)法蘭標準給(gei)出的(de)溫(wen)度(du)-壓(ya)(ya)力(li)(li)等級對(dui)(dui)應(ying)值(zhi)都是僅(jin)考慮(lv)內壓(ya)(ya)作用時的(de)對(dui)(dui)應(ying)值(zhi)。當(dang)法蘭同時承(cheng)受內壓(ya)(ya)和管(guan)系(xi)(xi)(xi)力(li)(li)作用時，其(qi)當(dang)量(liang)設(she)計(ji)(ji)壓(ya)(ya)力(li)(li)可按式（3.1.1）計(ji)(ji)算。附(fu)加荷載的(de)計(ji)(ji)算詳細講述見《管(guan)道(dao)(dao)應(ying)力(li)(li)分析與工程應(ying)用》一(yi)書(shu)。
計(ji)算時(shi)(shi)只(zhi)考慮使管道受拉(la)伸的(de)軸(zhou)向力。當(dang)軸(zhou)向力使管道受壓縮時(shi)(shi)，取。墊(dian)(dian)(dian)(dian)(dian)片壓緊(jin)力作用中心圓直徑(jing)Dc按下(xia)列原則確定：①對于活(huo)套(tao)法(fa)蘭(lan)(lan)，Dc應(ying)為法(fa)蘭(lan)(lan)與(yu)翻邊(bian)接(jie)觸面(mian)的(de)平均直徑(jing)；②對于其他型式(shi)的(de)法(fa)蘭(lan)(lan)，當(dang)墊(dian)(dian)(dian)(dian)(dian)片基(ji)(ji)本密(mi)(mi)封(feng)寬度(du)(du)m時(shi)(shi)，Dc等(deng)于墊(dian)(dian)(dian)(dian)(dian)片與(yu)法(fa)蘭(lan)(lan)接(jie)觸密(mi)(mi)封(feng)面(mian)的(de)平均直徑(jing)；當(dang)墊(dian)(dian)(dian)(dian)(dian)片基(ji)(ji)本密(mi)(mi)封(feng)寬度(du)(du)m時(shi)(shi)，D6等(deng)于墊(dian)(dian)(dian)(dian)(dian)片與(yu)法(fa)蘭(lan)(lan)接(jie)觸密(mi)(mi)封(feng)面(mian)的(de)外徑(jing)減(jian)去墊(dian)(dian)(dian)(dian)(dian)片有效密(mi)(mi)封(feng)寬度(du)(du)b的(de)2倍。
3. 管道的(de)級別

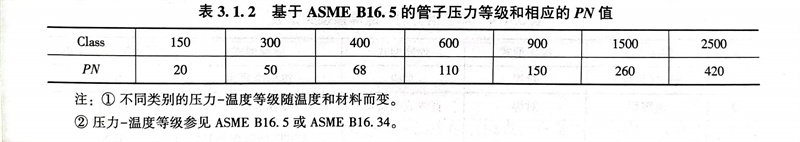

管道(dao)的級(ji)(ji)別一般由(you)最弱的受壓(ya)單元的壓(ya)力-溫度等(deng)級(ji)(ji)來確定(ding)，不銹鋼管道(dao)中最弱的單元可(ke)能是低材質或低等(deng)級(ji)(ji)的管件。表3.1.2是基于ASME B16.5和(he)PN等(deng)級(ji)(ji)命(ming)名的標準(zhun)管子的等(deng)級(ji)(ji)的劃(hua)分。管道(dao)的等(deng)級(ji)(ji)也可(ke)由(you)其他的ASME標準(zhun)來劃(hua)分，例(li)如：ASME B16.1、B16.3、B16.24、B16.42。
注：①. 不(bu)同類別的(de)壓力-溫度等級隨(sui)溫度和材料(liao)而變。
②. 壓力(li)-溫度(du)等級參見(jian) ASME B16.5或ASME B16.34。
ASME系列的(de)(de)公稱壓力(li)（PN）表(biao)示(shi)等(deng)級的(de)(de)命名(ming)，PN以bar為單(dan)位表(biao)示(shi)壓力(li)等(deng)級的(de)(de)近似值，114.5psi（100kPa）。不(bu)同(tong)公稱壓力(li)值之間，PN等(deng)級數值不(bu)能反(fan)映(ying)其比例(li)關系，不(bu)1bar=14.5psi(100kPa)過(guo)Class數值卻將此(ci)關系反(fan)映(ying)了出(chu)來(lai)。因(yin)此(ci)，用Class數值來(lai)表(biao)示(shi)等(deng)級。
