一、疏水閥前(qian)異徑管(guan)的配管(guan)設(she)計

  ①. 同心(xin)(xin)為同一中(zhong)心(xin)(xin)軸的位置(zhi)(zhi)，偏心(xin)(xin)為小頭(tou)(tou)的中(zhong)心(xin)(xin)軸位置(zhi)(zhi)大頭(tou)(tou)為偏離小頭(tou)(tou)中(zhong)心(xin)(xin)軸。

  ②. 當大小頭(tou)布置在疏水閥前的(de)立(li)管上(shang)時，用同心(xin)的(de)，防(fang)止阻(zu)力大。

  ③. 當大小頭(tou)布置在疏(shu)水閥(fa)前(qian)的(de)水平管上時，用(yong)底平偏心(xin)的(de)，防止同心(xin)的(de)造(zao)成積液。

二(er)、泵入口(kou)前異徑(jing)管的(de)配(pei)管設計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異(yi)徑(jing)管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業(ye)金屬(shu)管(guan)道設(she)計規范》、API RP686《機械裝(zhuang)(zhuang)置(zhi)和裝(zhuang)(zhuang)置(zhi)設(she)計的(de)(de)推薦實施規程(cheng)》規定：離心泵入(ru)口(kou)處水平的(de)(de)偏(pian)心異徑(jing)管(guan)一般(ban)采用(yong)頂平布(bu)置(zhi)，但在異徑(jing)管(guan)與向上(shang)彎的(de)(de)彎頭直接連接的(de)(de)情況下，可采用(yong)底(di)平布(bu)置(zhi)。異徑(jing)管(guan)應靠(kao)近(jin)泵入(ru)口(kou)。

三、其他位置異徑管的配管設計(ji)

  ①. 管廊上水平(ping)管道(dao)變徑(jing)連接(jie)，如無特殊要求，一般應選用底平(ping)偏心異徑(jing)管。

  ②. 垂直管上宜選用同心(xin)異徑管。

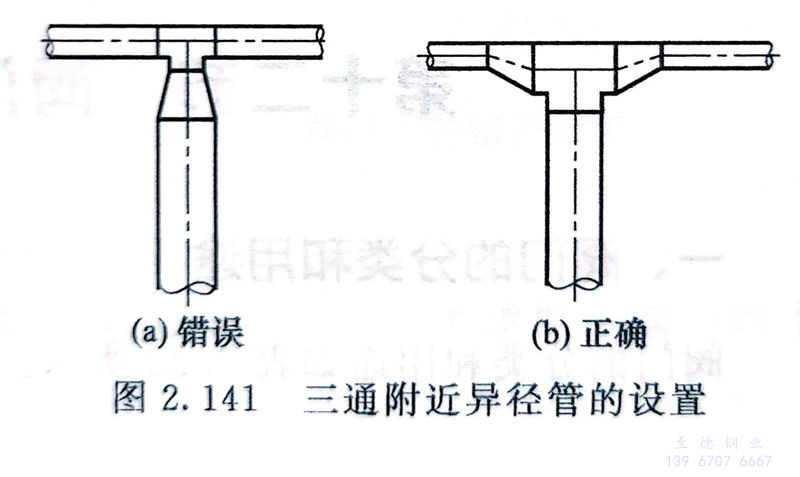

  ③. 在三通(tong)(tong)附近設(she)置(zhi)異徑管(guan)(guan)時，對于匯(hui)流三通(tong)(tong)，異徑管(guan)(guan)應布置(zhi)在匯(hui)流前的管(guan)(guan)道上；對于分(fen)流三通(tong)(tong)，異徑管(guan)(guan)應布置(zhi)在分(fen)流后的管(guan)(guan)道上，見圖(tu)2.141。

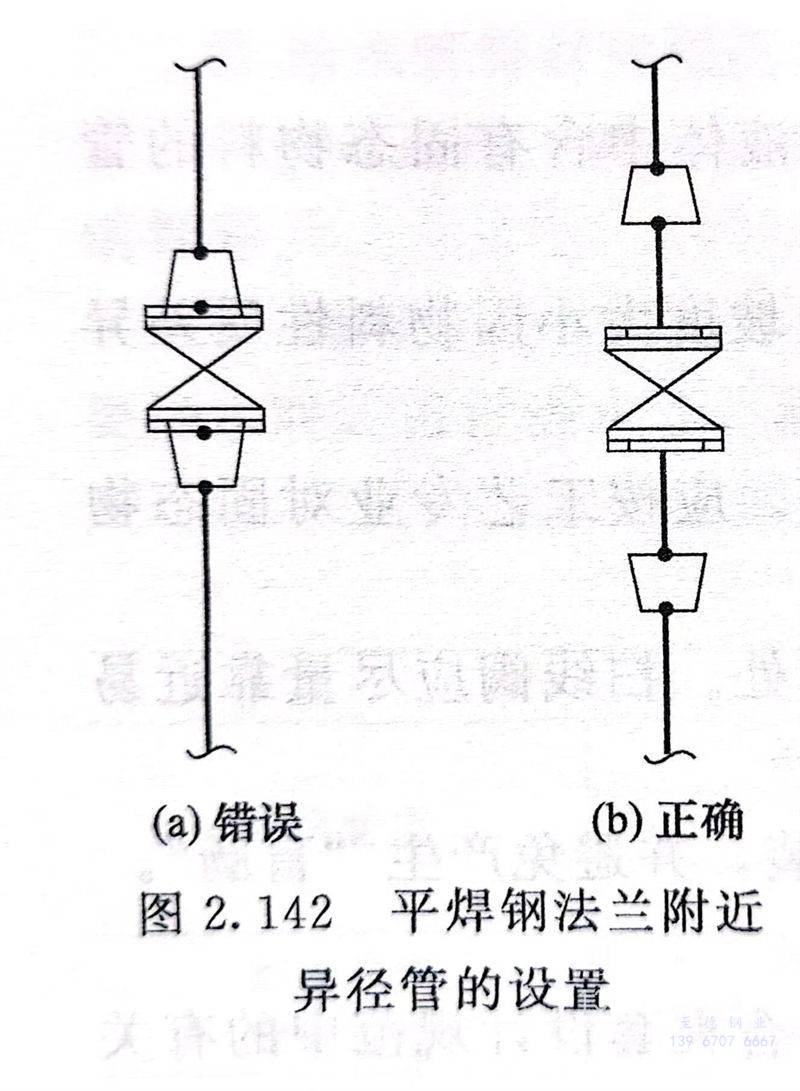

  ④. 平焊鋼(gang)法(fa)蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調(diao)節閥兩側管(guan)道(dao)上(shang)的(de)異徑管(guan)的(de)配(pei)管(guan)設(she)計

  ①. 調節(jie)閥兩側管道(dao)上的(de)異徑管應緊靠調節(jie)閥。

  ②. 調節(jie)閥兩側管(guan)道(dao)上(shang)的(de)異徑管(guan)宜采用底平布(bu)置。
