一(yi)、材料設計過程(cheng)的計算機應(ying)用

  有(you)的(de)(de)工(gong)程公司把實際做(zuo)過的(de)(de)工(gong)程項目(mu)的(de)(de)管道(dao)(dao)材(cai)料(liao)等(deng)級收集、歸納(na)起來，用(yong)(yong)計算機編制(zhi)了材(cai)料(liao)選用(yong)(yong)等(deng)級庫，只要輸入或者選擇管道(dao)(dao)材(cai)料(liao)選用(yong)(yong)的(de)(de)工(gong)況等(deng)條件，就會自(zi)動列出一系列可以采(cai)用(yong)(yong)的(de)(de)材(cai)料(liao)和相應的(de)(de)描(miao)述，以及其他(ta)必要的(de)(de)有(you)用(yong)(yong)信息。在壓力管道(dao)(dao)材(cai)料(liao)的(de)(de)選擇上，會方便很多。

  使用PDS、PDMS或AutoPlant等三維模(mo)(mo)(mo)型軟件進行壓(ya)力管(guan)道(dao)設計(ji)(ji)時，需要管(guan)道(dao)材(cai)料(liao)(liao)工程師使用軟件的材(cai)料(liao)(liao)等級(ji)庫(ku)建立(li)模(mo)(mo)(mo)塊(kuai)程序(xu)，完成項目(mu)的三維模(mo)(mo)(mo)型數據庫(ku)加載工作。使用這些軟件的自動生(sheng)成材(cai)料(liao)(liao)報表模(mo)(mo)(mo)塊(kuai)，可以快速得到各種壓(ya)力管(guan)道(dao)材(cai)料(liao)(liao)統計(ji)(ji)報表。

二、管道(dao)材料統計中Excel的使用(yong)

  Excel中的(de)很多(duo)功能對壓力(li)管(guan)道材料設(she)計(ji)(ji)工(gong)作效率的(de)提高(gao)具有很大(da)的(de)作用(yong)(yong)。例如，求(qiu)和、拖拽(zhuai)拷貝、排序(xu)、分(fen)列、篩選、函數、公式計(ji)(ji)算等常用(yong)(yong)的(de)功能。下(xia)面僅介紹Excel“數據透視表”功能在管(guan)道材料統計(ji)(ji) ［Piping Material Take-off（MTO）］時(shi)的(de)應用(yong)(yong)。

  大、中型項(xiang)目(mu)的(de)(de)材(cai)料(liao)統計(ji)(ji)可以(yi)憑借PDS、PDMS或AutoPlant等(deng)(deng)壓力(li)管(guan)(guan)道(dao)(dao)(dao)設(she)計(ji)(ji)軟件建立壓力(li)管(guan)(guan)道(dao)(dao)(dao)三(san)維模型，然后，自動、快速生成各種壓力(li)管(guan)(guan)道(dao)(dao)(dao)材(cai)料(liao)數(shu)據(ju)(ju)報(bao)告。小型項(xiang)目(mu)的(de)(de)管(guan)(guan)線(xian)只(zhi)有很少的(de)(de)管(guan)(guan)線(xian)，如只(zhi)有200多根管(guan)(guan)線(xian)，如果使(shi)用PDS、PDMS或AutoPlant等(deng)(deng)軟件，則(ze)需要做很多的(de)(de)前期準備工(gong)作，如大型軟件的(de)(de)材(cai)料(liao)等(deng)(deng)級數(shu)據(ju)(ju)庫的(de)(de)搭建，建立三(san)維管(guan)(guan)道(dao)(dao)(dao)模型等(deng)(deng)工(gong)作。一些小型項(xiang)目(mu)，可以(yi)使(shi)用 Office中 Excel的(de)(de)“數(shu)據(ju)(ju)透視(shi)表”功能，快速匯(hui)總管(guan)(guan)道(dao)(dao)(dao)材(cai)料(liao)，制(zhi)作管(guan)(guan)道(dao)(dao)(dao)綜(zong)合材(cai)料(liao)表。

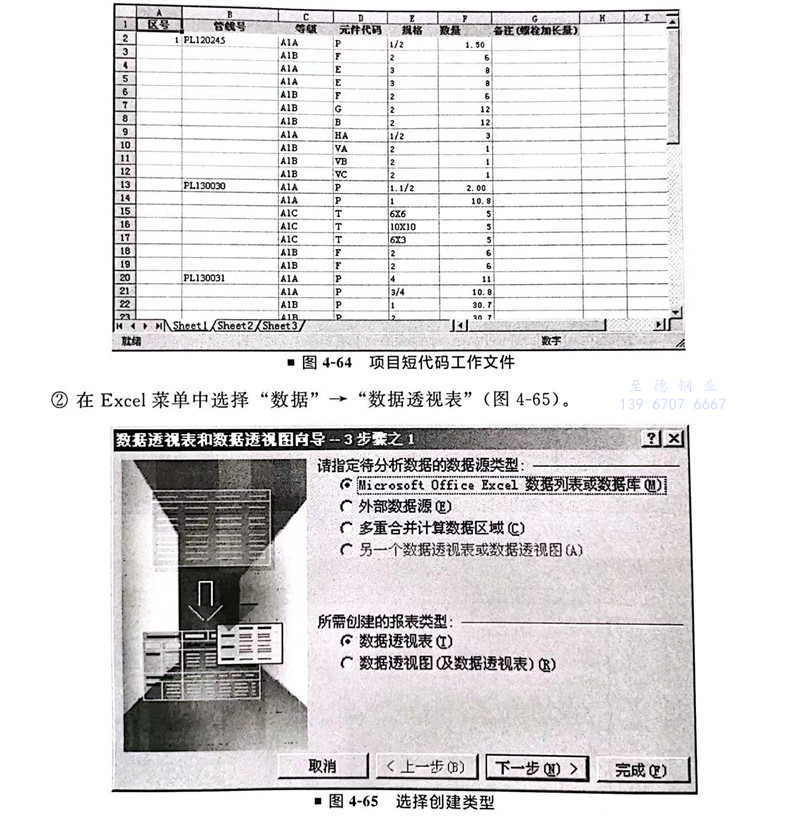

  ①. 根據管道布(bu)(bu)置圖(tu)，使用(yong)(yong)(yong)(yong)元件代(dai)(dai)(dai)(dai)(dai)(dai)(dai)碼(ma)（為了方便(bian)，使用(yong)(yong)(yong)(yong)英文(wen)字母(mu)代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)各種管材，如管子可(ke)用(yong)(yong)(yong)(yong)P代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；90°彎頭可(ke)用(yong)(yong)(yong)(yong)E代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；法蘭可(ke)用(yong)(yong)(yong)(yong)F代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；墊片可(ke)用(yong)(yong)(yong)(yong)G代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；螺栓可(ke)用(yong)(yong)(yong)(yong)B代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；閘(zha)閥可(ke)用(yong)(yong)(yong)(yong)VA代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)；截止閥可(ke)用(yong)(yong)(yong)(yong)VB代(dai)(dai)(dai)(dai)(dai)(dai)(dai)表(biao)等）記錄下相應的等級(ji)、尺寸、數量(liang)（相同的管材數量(liang)不用(yong)(yong)(yong)(yong)相加(jia)，最后(hou)計算(suan)機統一分門別類匯總），得(de)出(chu)下面的表(biao)格（圖(tu)4-64）：“項目(mu)短(duan)代(dai)(dai)(dai)(dai)(dai)(dai)(dai)碼(ma)工(gong)作文(wen)件”（是由管道設計人員依據管道布(bu)(bu)置圖(tu)數出(chu)來的）。

 ②. 在(zai)Excel菜單中選擇“數據(ju)”→“數據(ju)透視表”（圖4-65）。

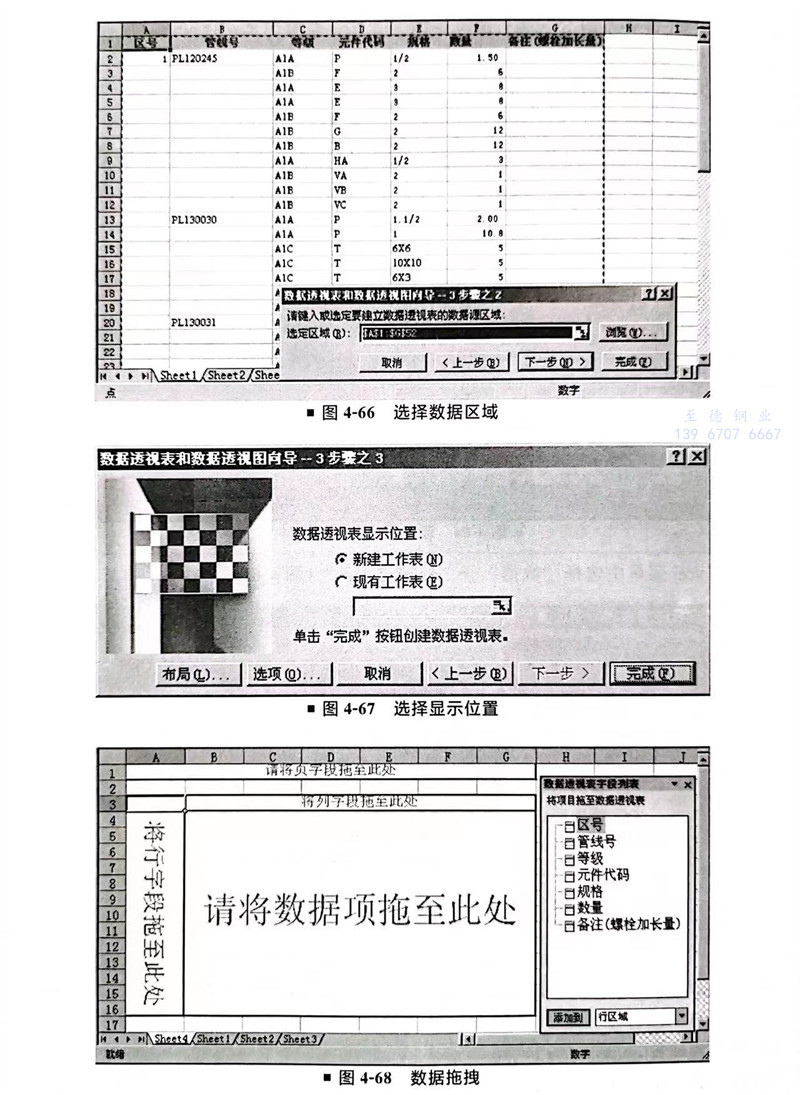

    點擊“下一步”（圖(tu)4-66）。

    點擊(ji)“下一步”（圖(tu)4-67）。

    點擊“完成”（圖4-68）。

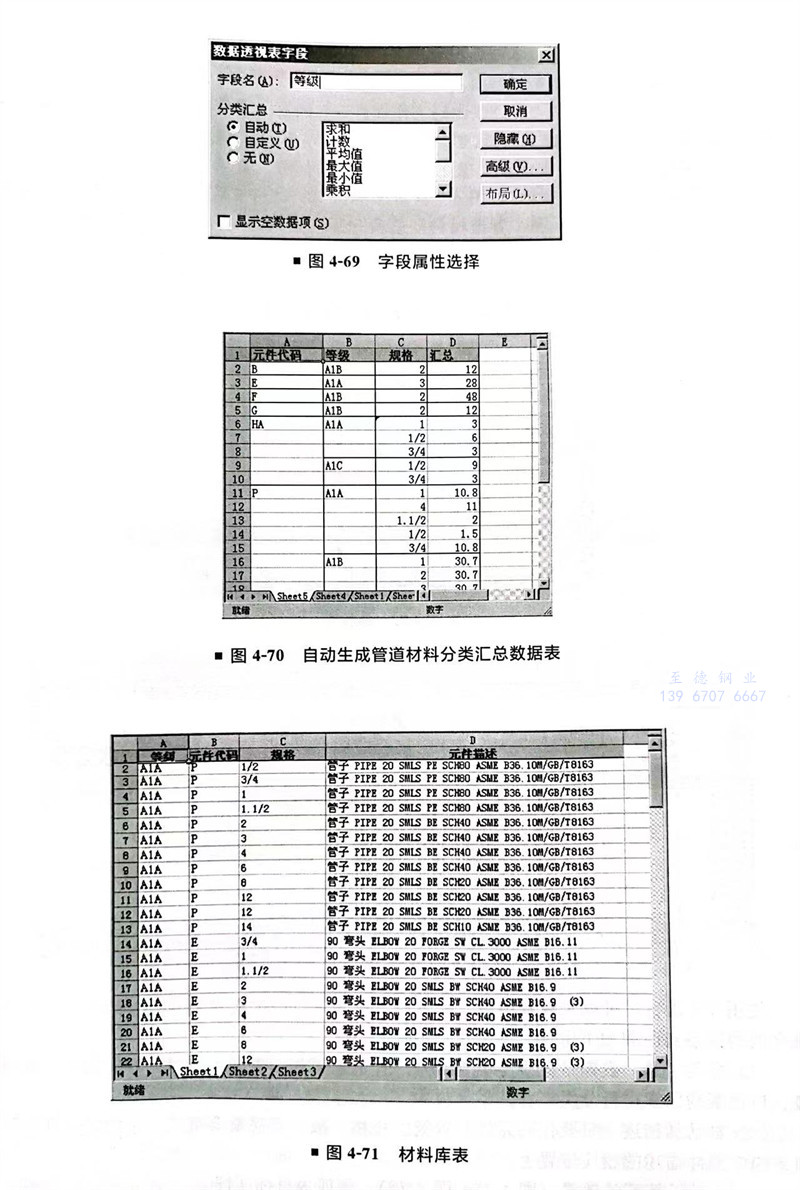

  ③. 根(gen)據管道(dao)綜合材料(liao)表(biao)匯總的(de)要求，用鼠標(biao)依(yi)次將(jiang)“元件代碼、等級(ji)、規格”拖入“將(jiang)行字段(duan)拖至此(ci)處”，每(mei)拖一(yi)個(ge)字段(duan)，雙(shuang)擊字段(duan)，會(hui)彈出圖(tu)4-69所示(shi)的(de)對話框(kuang)。

    點(dian)中“求(qiu)和”，點(dian)“確定”。

  ④. 把(ba)“數(shu)量”拖(tuo)至(zhi)“請將數(shu)據項(xiang)拖(tuo)至(zhi)此處(chu)”。

    把(ba)寫著“求和”“匯(hui)總(zong)”的沒(mei)有用處的匯(hui)總(zong)項，點鼠(shu)標右鍵(jian)設置為隱藏。

  ⑤. 把(ba)表(biao)(biao)格全(quan)選(xuan)中，拷貝(bei)到新的表(biao)(biao)格中，使用Excel“編輯”→“選(xuan)擇性粘貼”，把(ba)寫著(zhu)（空(kong)(kong)白）”的項，用“替換(huan)”功能(neng)，替換(huan)為空(kong)(kong)格，就得出了管道材料數量匯(hui)總表(biao)(biao)（圖(tu)4-70）。

  ⑥. 把短(duan)代(dai)碼(ma)轉化為代(dai)表(biao)(biao)的管(guan)道(dao)材(cai)料的相應名稱；根(gen)據等級、尺(chi)寸在管(guan)道(dao)等級表(biao)(biao)（圖-71）中的相應描述，拷貝到綜(zong)合材(cai)料表(biao)(biao)中，就完成了管(guan)道(dao)綜(zong)合材(cai)料表(biao)(biao)的制作。

三、用(yong)計算機編程自動獲取(qu)材料匯總報告(gao)

  對于上(shang)面(mian)提(ti)出(chu)的小(xiao)型工程項(xiang)目，可以使用VB語言編(bian)程，實現(xian)在短代碼工作文件(jian)上(shang)，自動添加管道材(cai)料(liao)描述(shu)和匯總管道材(cai)料(liao)。

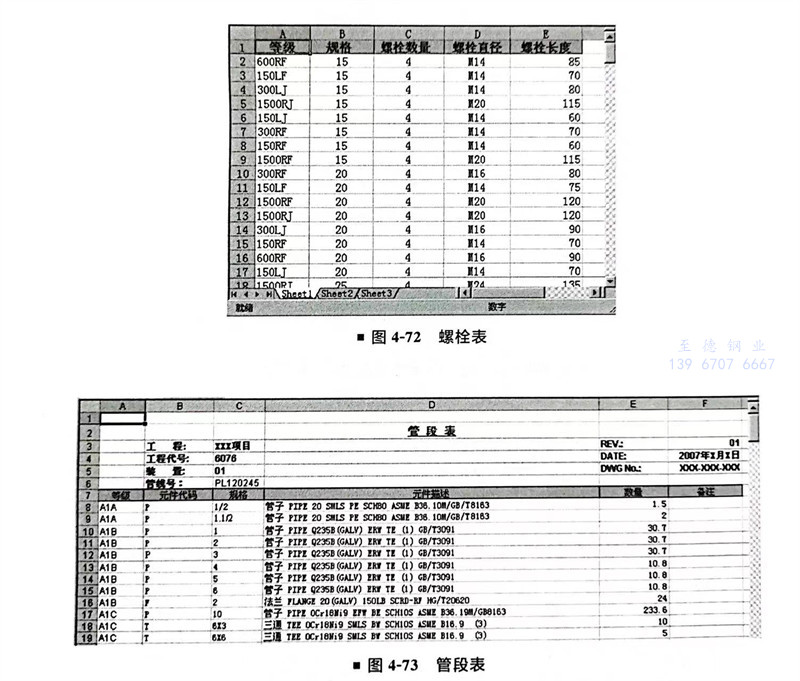

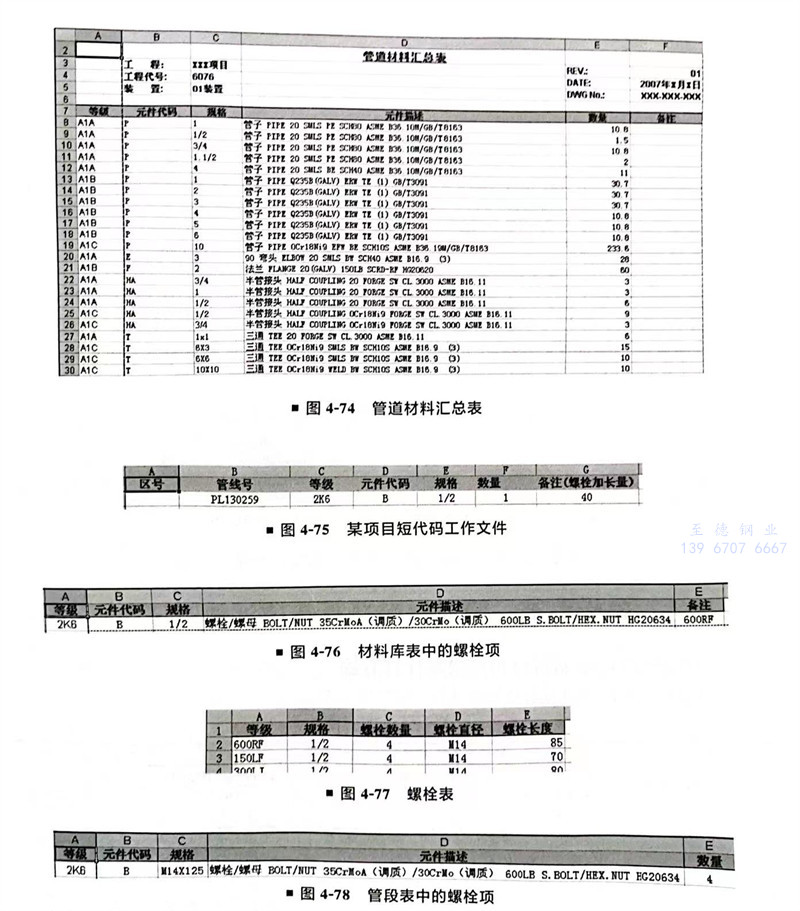

  從管道(dao)平面布置圖(tu)(tu)得(de)到“項目短代碼工(gong)作文件(jian)”（簡稱(cheng)“表(biao)(biao)一”，圖(tu)(tu)4-64），利用(yong)項目的(de)(de)“管道(dao)材(cai)(cai)(cai)料(liao)等級表(biao)(biao)”得(de)出的(de)(de)“材(cai)(cai)(cai)料(liao)庫表(biao)(biao)”（簡稱(cheng)“表(biao)(biao)二”，圖(tu)(tu)4-71）、“螺栓表(biao)(biao)”（簡稱(cheng)“表(biao)(biao)三”，圖(tu)(tu)4-72），通過編制程序，實(shi)現管道(dao)描述的(de)(de)快速、自動(dong)加載，最終實(shi)現標(biao)準格(ge)式(shi)、帶有材(cai)(cai)(cai)料(liao)描述的(de)(de)“管段表(biao)(biao)”（簡稱(cheng)“表(biao)(biao)四”，圖(tu)(tu)4-73）（每根(gen)(gen)管線(xian)的(de)(de)材(cai)(cai)(cai)料(liao)匯總表(biao)(biao)，與每根(gen)(gen)管線(xian)的(de)(de)徒手繪制詳圖(tu)(tu)配合，組成軸測圖(tu)(tu)）和“管道(dao)材(cai)(cai)(cai)料(liao)匯總表(biao)(biao)”（簡稱(cheng)“表(biao)(biao)五(wu)”，圖(tu)(tu)4-74）（分區或者整個(ge)項目的(de)(de)管道(dao)材(cai)(cai)(cai)料(liao)匯總表(biao)(biao)）。

 使用(yong)VB語言，可以實(shi)現利(li)用(yong)表(biao)二和(he)表(biao)三，續表(biao)一自動(dong)生成表(biao)四和(he)表(biao)五的目標文件(jian)。各(ge)表(biao)之(zhi)間的關系和(he)原理如下所(suo)述。

（1）分(fen)類匯(hui)總(zong) 表(biao)四是把表(biao)一(yi)中管線號一(yi)樣的匯(hui)總(zong)到一(yi)頁，匯(hui)總(zong)時，按照(zhao)元件代碼、等級、口徑(jing)制約因素進行分(fen)類匯(hui)總(zong)。

（2）自動加(jia)描(miao)(miao)(miao)述(shu) 只要代碼元(yuan)件、等級(ji)、規(gui)格一致，程序就會(hui)把表二中的描(miao)(miao)(miao)述(shu)自動拷貝到表四中元(yuan)件描(miao)(miao)(miao)述(shu)的相應位置上。

（3）自動計算螺(luo)栓數量（圖4-75～圖4-78）表四為目標(biao)文件。

  ①. 表一中(zhong)“等級”“元件代(dai)碼(ma)(ma)”與“規格”和表二中(zhong)照(zhao)應(ying)，程序(xu)會(hui)把“元件描述”的(de)內容自(zi)動拷貝(bei)到表四。“等級”與“元件代(dai)碼(ma)(ma)”則視(shi)情(qing)況(kuang)，可(ke)以讓(rang)程序(xu)加(jia)載到表四，也可(ke)以不加(jia)。

  ②. 同時(shi)，表四的(de)“規格”中“M14X125”內(nei)容也(ye)被程序(xu)加載。“M14”是(shi)由表一中的(de)“等級”與“規格”和表三(san)中的(de)“等級”與“規格”照應(ying)，從表三(san)拷貝出(chu)的(de)“螺栓(shuan)直徑”。“125”是(shi)由表三(san)“螺栓(shuan)長度”中的(de)“85”，加上(shang)表一“備注(zhu)（螺栓(shuan)加長量(liang)）”中的(de)“40”，即 85+40=125。

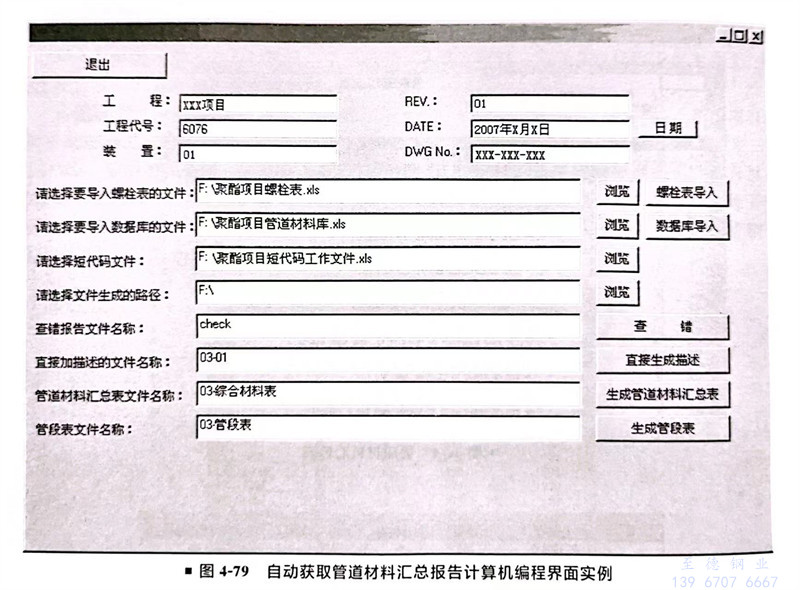

  圖4-79是使用編程(cheng)語(yu)言(yan)，按照上面介紹的條件關系(xi)編寫出的一個程(cheng)序的界面。
