管(guan)(guan)道(dao)等(deng)級代(dai)號(hao)（Piping Class Code Number）沒有統一的(de)(de)(de)規定(ding)，不(bu)同(tong)的(de)(de)(de)行業、國家或公司(si)，代(dai)號(hao)的(de)(de)(de)組(zu)成和(he)包(bao)含(han)的(de)(de)(de)內容也(ye)不(bu)盡相同(tong)，有的(de)(de)(de)工程(cheng)項(xiang)(xiang)目(mu)用(yong)七單(dan)元(yuan)組(zu)成，有的(de)(de)(de)工程(cheng)項(xiang)(xiang)目(mu)用(yong)八單(dan)元(yuan)組(zu)成，有的(de)(de)(de)工程(cheng)項(xiang)(xiang)目(mu)只(zhi)用(yong)三單(dan)元(yuan)組(zu)成，不(bu)管(guan)(guan)怎樣，管(guan)(guan)道(dao)等(deng)級代(dai)號(hao)，三單(dan)元(yuan)形式(shi)是最基(ji)本的(de)(de)(de)，一般(ban)需要包(bao)含(han)材料類別(bie)、順序號(hao)和(he)壓力等(deng)級等(deng)信(xin)息。


  例如，2006年(nian)某石化乙(yi)烯(xi)改擴建工(gong)程的(de)管(guan)道等(deng)級代號為八(ba)單元組成，如下(xia)所示為等(deng)級代號。


   等級：03CS1S01


   03 表示(shi)ASME Class300。


   CS 表(biao)示(shi)碳鋼。


   1 表(biao)示腐蝕裕(yu)量1.5mm。


   S 表示小口(kou)(kou)徑(jing)(jing)承插焊連接，大(da)口(kou)(kou)徑(jing)(jing)法蘭或對焊。


   01 表示序列(lie)號。


  下面僅以三單元的(de)管(guan)道等級(ji)號為(wei)例(li)說明管(guan)道等級(ji)代號的(de)組成。

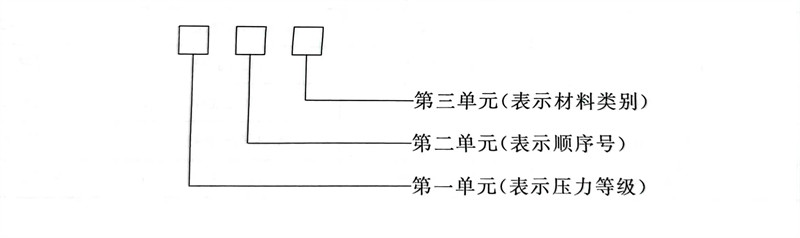

1. 管道等級代號(hao)的組成





2. 各單元內容(rong)


  第一單(dan)元由一位大寫的(de)英(ying)文字母表(biao)(biao)示管(guan)道公稱壓(ya)力（MPa）等(deng)級（表(biao)(biao)4-74）。

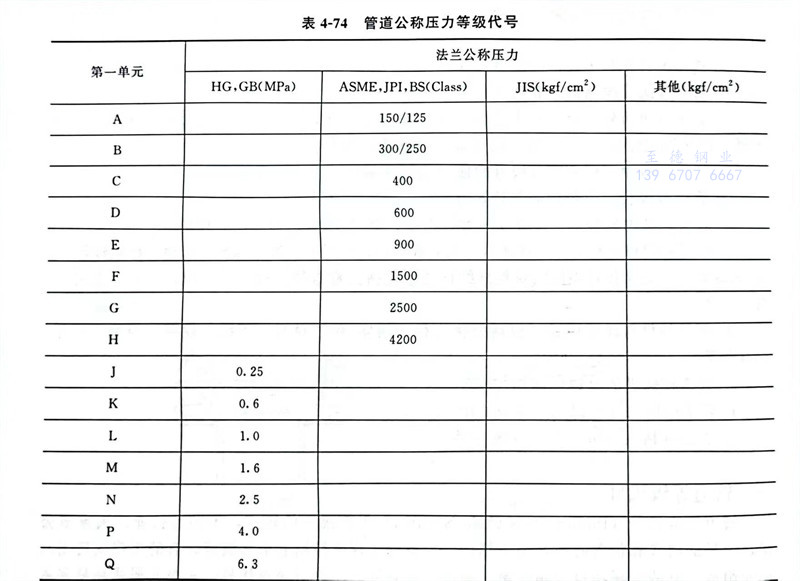

    表4-74 管(guan)道公稱壓力等(deng)級代號




  第二單元(yuan)由阿拉伯(bo)數字表示順序號（11~9)9）。順序號用于表示一、三(san)單元(yuan)相同時，不(bu)同的材質和管道連(lian)接(jie)形式等。


  第三(san)單元(yuan)由一位大寫(xie)的(de)英文(wen)字母表示管道(dao)材(cai)料類別(bie)（表4-75）。

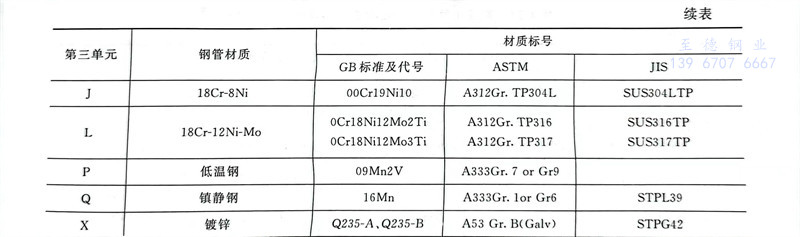

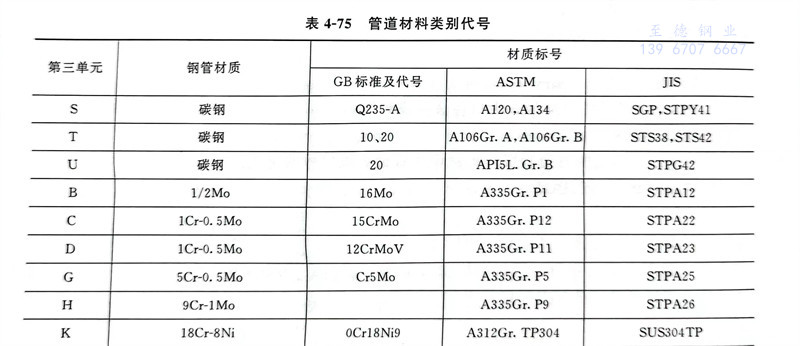

    表4-75 管道(dao)材料類別代號





3. 管道(dao)等級索引


  管(guan)道(dao)等級索引是管(guan)道(dao)材(cai)料(liao)專業編制(zhi)的主要文件之一，一般應有管(guan)道(dao)等級代碼、物料(liao)代號(hao)、介(jie)質種類、設計(ji)溫(wen)度、壓力范圍、管(guan)子材(cai)料(liao)及尺寸范圍，供工藝系統(tong)、管(guan)道(dao)、儀表、采購等專業使(shi)用，是工藝系統(tong)專業在基礎設計(ji)階(jie)段(duan)設計(ji)的主要依(yi)據文件。

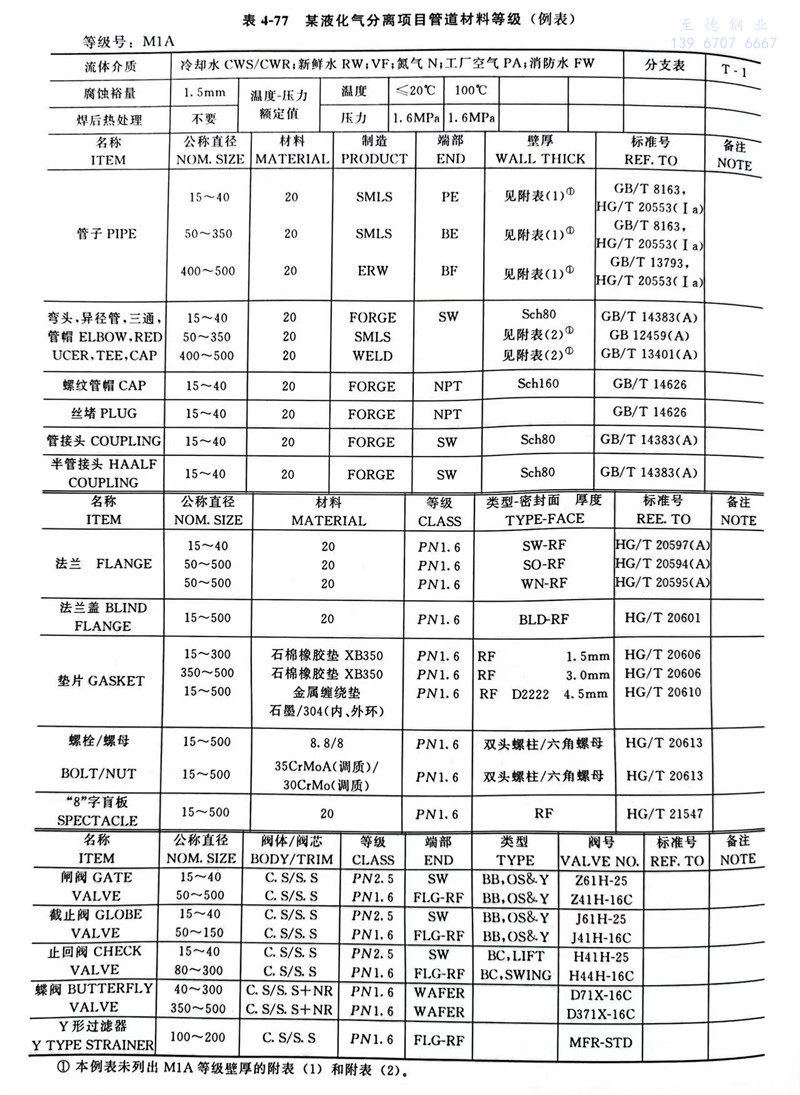

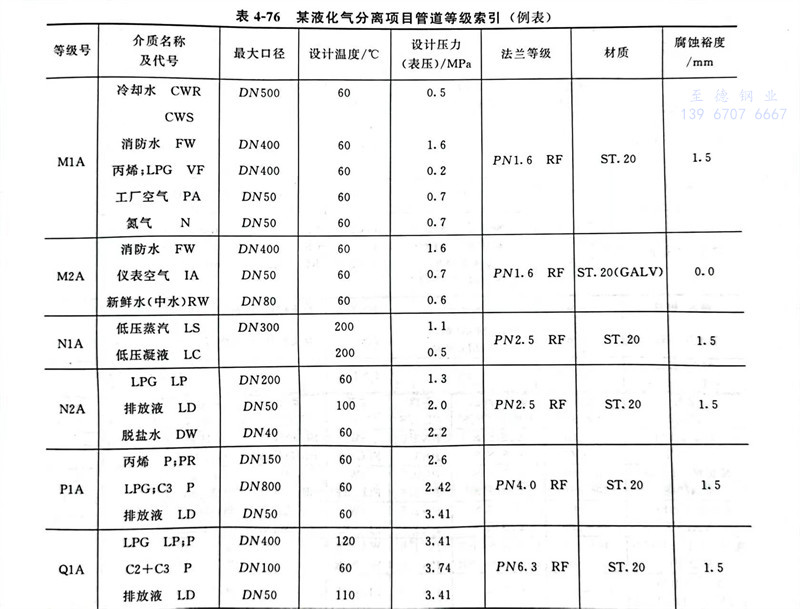

  管(guan)道(dao)等(deng)級(ji)索引表(biao)的基本內容和格式見表(biao)4-76。管(guan)道(dao)材料等(deng)級(ji)表(biao)見表(biao)4-77。
