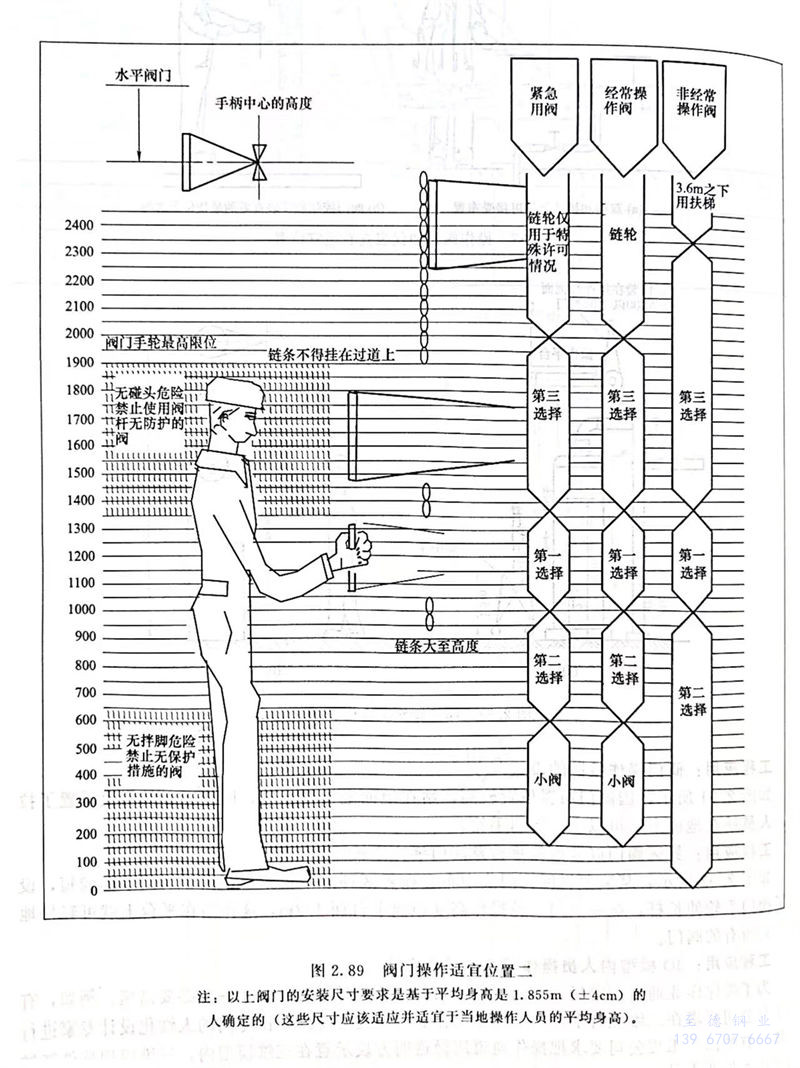

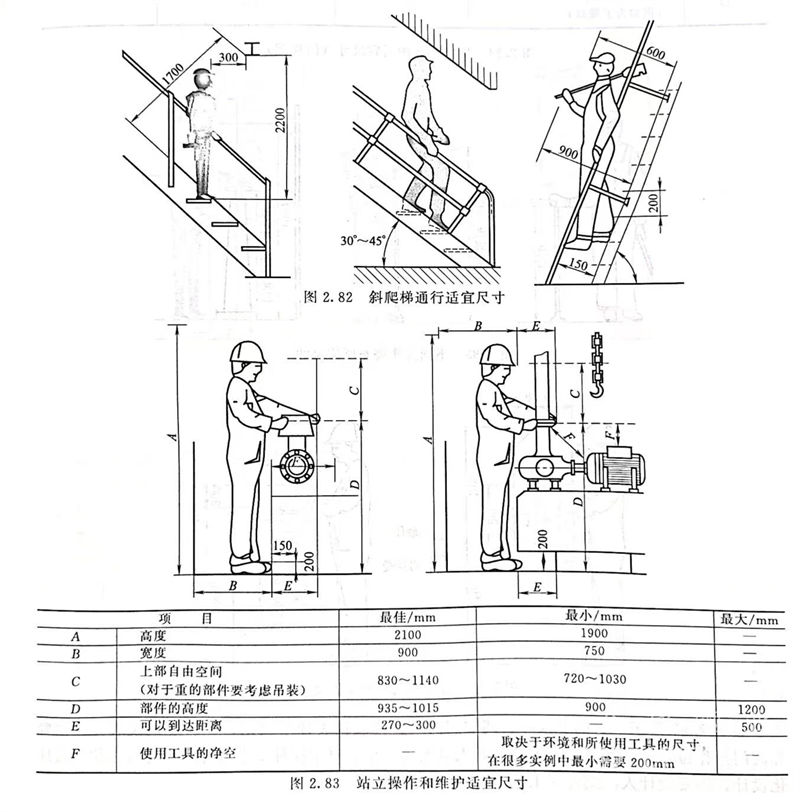

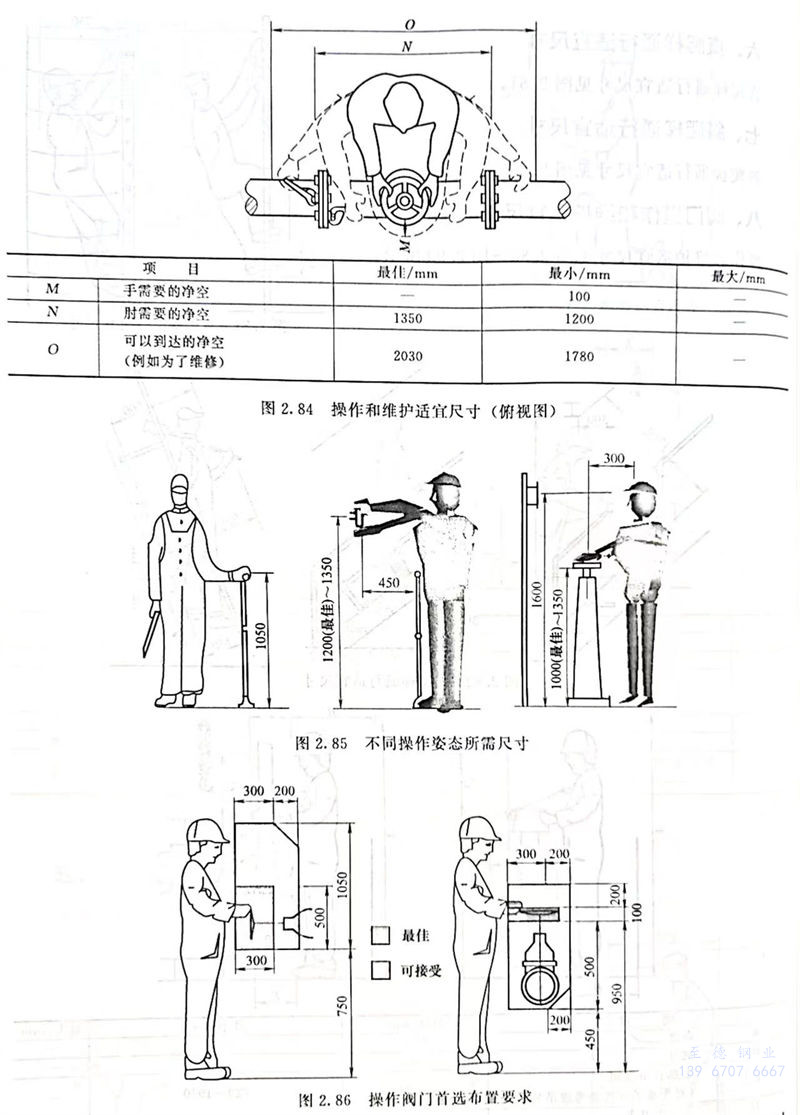

操(cao)作和維護(hu)適宜尺寸見圖(tu)(tu)2.83～圖(tu)(tu)2.90所示。

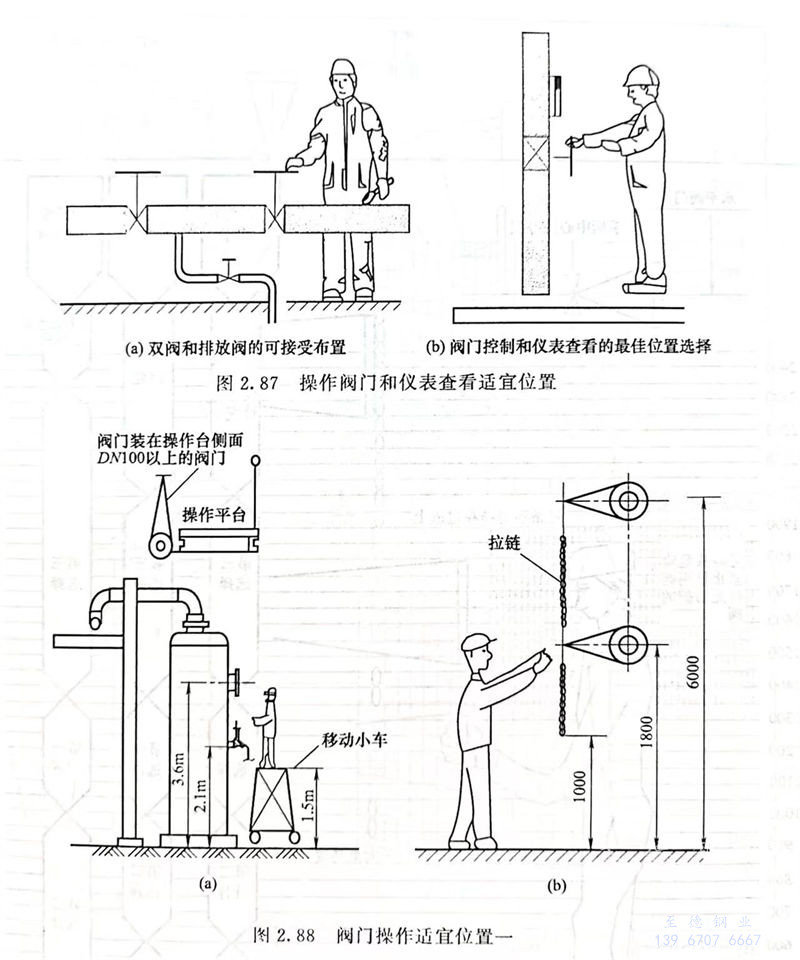

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程應用：閥門(men)操作拉鏈的設置(zhi)

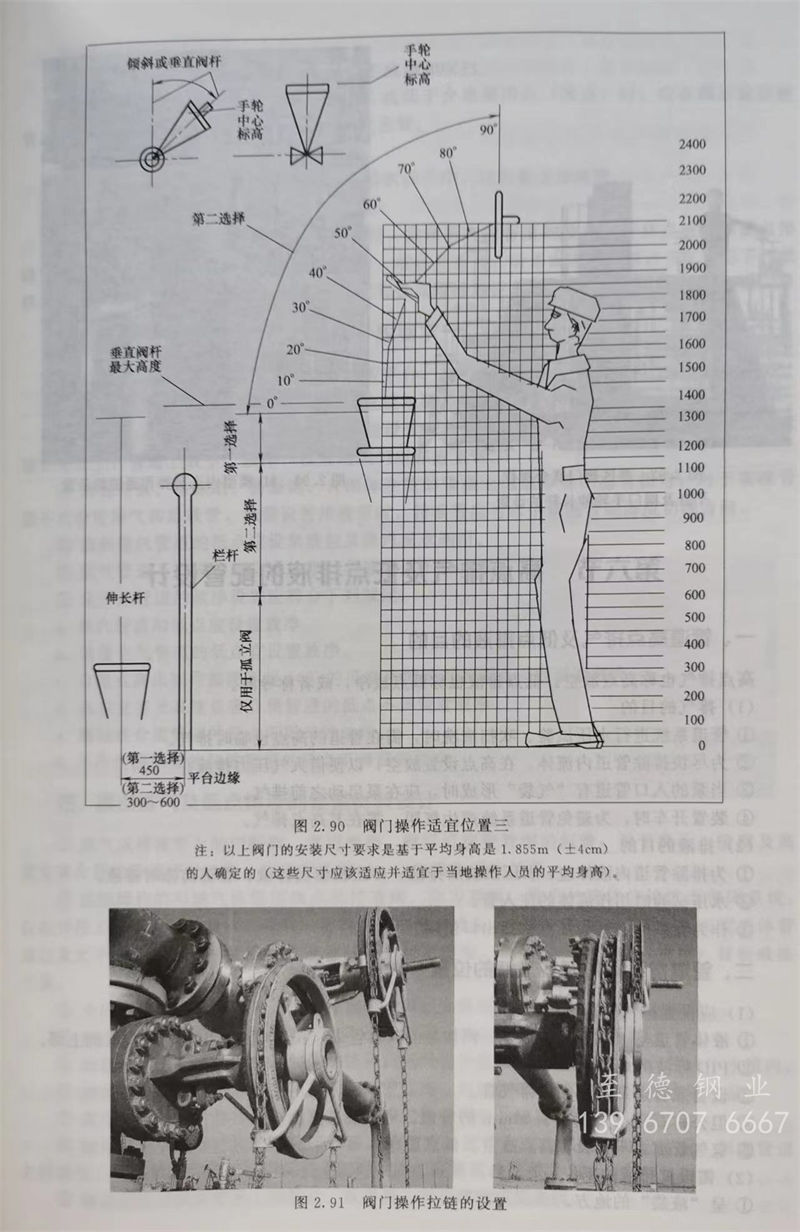

   如圖2.91所示，因閥門布置位置較(jiao)高，站(zhan)(zhan)在地面上操作不到，因此，在閥門上設置了拉鏈，人員站(zhan)(zhan)在地面上就可以操作閥門手(shou)輪。

工程應用：界(jie)區閥門聯合操作平臺及閥門手輪(lun)伸長桿的設置

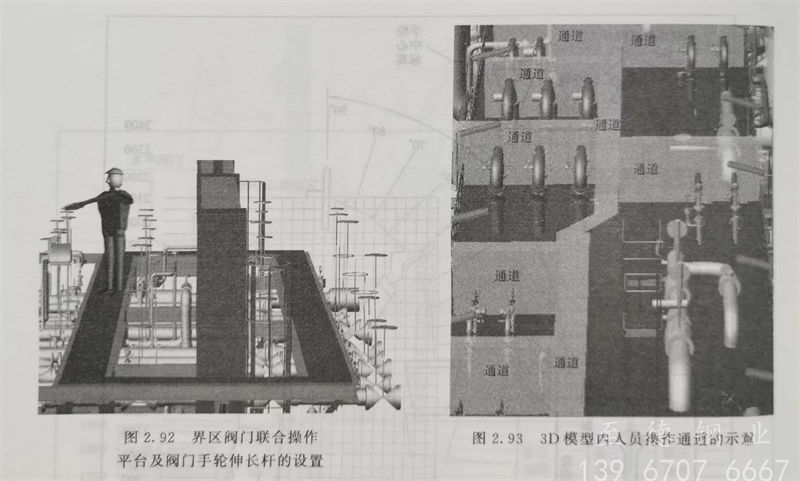

   如圖2.92所(suo)示(shi)，某裝置界區閥(fa)(fa)門(men)集中布置在界區環形(xing)平(ping)臺附近(jin)，由(you)于閥(fa)(fa)門(men)手柄較短，設計了閥(fa)(fa)門(men)手輪(lun)伸長桿，統一(yi)閥(fa)(fa)門(men)手輪(lun)操作高(gao)度距離平(ping)臺面1.2m，這(zhe)樣(yang)站在平(ping)臺上就可輕松地操作到所(suo)有的閥(fa)(fa)門(men)。

工程應用：3D模型內人員操作通道的簡化設計

為了確保作(zuo)業通(tong)(tong)道的(de)通(tong)(tong)暢，有的(de)工(gong)程(cheng)(cheng)公(gong)司在配管(guan)設(she)(she)計(ji)時就采取(qu)了一些必要(yao)(yao)措施。例如，有的(de)工(gong)程(cheng)(cheng)公(gong)司要(yao)(yao)求(qiu)(qiu)在二維配管(guan)平面圖(tu)上示意出作(zuo)業人員通(tong)(tong)行空間，由專門的(de)人性(xing)化(hua)設(she)(she)計(ji)專家進行校核。有的(de)國外工(gong)程(cheng)(cheng)公(gong)司要(yao)(yao)求(qiu)(qiu)把操作(zuo)通(tong)(tong)道用微透明方塊示意在三維模型(xing)內，三維模型(xing)軟(ruan)件能夠自(zi)動檢(jian)查作(zuo)業人員通(tong)(tong)行空間是否符合(he)設(she)(she)計(ji)要(yao)(yao)求(qiu)(qiu)，如圖(tu)2.93所示，這種方法可以很大程(cheng)(cheng)度地提高配管(guan)設(she)(she)計(ji)工(gong)作(zuo)效(xiao)率和人性(xing)化(hua)設(she)(she)計(ji)質量。
