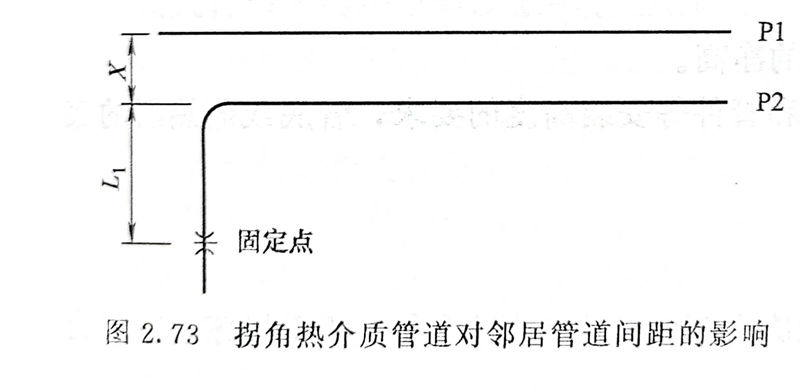

如圖(tu)2.73所示(shi)，P1管(guan)道(dao)(dao)DN300，P2管(guan)道(dao)(dao)DN400，設計(ji)溫(wen)度均為300℃，隔熱厚度分(fen)別為70mm和80mm；管(guan)子(zi)均為碳(tan)鋼(gang)，L1的(de)距離(li)為8m。則兩條管(guan)線的(de)設計(ji)管(guan)間距X計(ji)算(suan)過(guo)程如下。

  ①. 在設計P1與(yu)P2兩條管(guan)線間距時，需(xu)要(yao)考慮(lv)P2管(guan)線L1段的熱膨(peng)脹(zhang)量(liang)。P2管(guan)線的熱膨(peng)脹(zhang)系(xi)數約(yue)1.2m1m/(m·100℃），可(ke)以估(gu)算出L1管(guan)段的熱膨(peng)脹(zhang)量(liang)為：29mm。

 ②.從表(biao)中查出裸管間距為(wei)420mm，需加上隔熱層(ceng)厚(hou)度70mm和80mm，還需加上L1管段的熱碰膨脹量29mm，則(ze)可以(yi)算出，P1與P2兩條管線(xian)間距X應該設計成20+70+80+429≈600(mm)。
