管件與(yu)管子的連接(jie)(jie)方式采用(yong)螺(luo)紋連接(jie)(jie)，而(er)工藝采用(yong)模鍛成型(xing)和切削加(jia)工或利用(yong)型(xing)材直接(jie)(jie)加(jia)工等(deng)方法制造的管件稱為鍛鋼制螺(luo)紋管件。這種管件的規格較小(xiao)，通(tong)(tong)常公稱通(tong)(tong)徑范圍(wei)為DN8～DN100。


一、標記

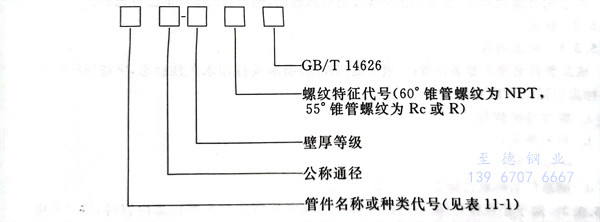

 1. 標記內容


雜 1.jpg



 2. 標記示例


 公(gong)稱通(tong)徑DN50、壁(bi)厚等(deng)級為(wei)Sch80的60°錐(zhui)管螺紋等(deng)徑三通(tong)：


     TT(S)50-Sch80 NPT GB/T 14626


 公稱通(tong)徑DN50×40×32×25、壁(bi)厚等級為Sch160的55°錐管(guan)螺紋異徑四通(tong)：


     TCR(R)50×40×32×25-Sch160 Rc GB/T 14626


 公稱(cheng)通徑DN50×32的60°錐管螺紋無(wu)頭內外螺紋接頭：


     FB 50×32 NPT GB/T 14626



二、異徑管件公稱通徑的(de)表(biao)示方法


 1. 異徑(jing)(jing)彎(wan)頭(tou)和異徑(jing)(jing)雙接口管箍


   首先給(gei)出(chu)大(da)端的公稱通徑(jing)，然(ran)后為小(xiao)端的公稱通徑(jing)。


 2. 異(yi)(yi)徑(jing)(jing)三通(tong)和異(yi)(yi)徑(jing)(jing)四通(tong)


   對(dui)于異徑三通(tong)(tong)，首先給(gei)出(chu)最大(da)端(duan)的(de)(de)公(gong)稱通(tong)(tong)徑，然后是與最大(da)端(duan)相對(dui)應的(de)(de)那一端(duan)的(de)(de)公(gong)稱通(tong)(tong)徑，最后給(gei)出(chu)支管端(duan)的(de)(de)公(gong)稱通(tong)(tong)徑。

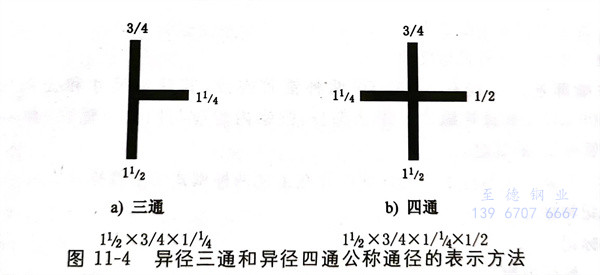

   對(dui)于異(yi)徑四通，首(shou)先給出(chu)(chu)最(zui)大(da)端(duan)的(de)(de)公(gong)稱(cheng)通徑，其次是(shi)與最(zui)大(da)端(duan)相對(dui)應的(de)(de)另(ling)一端(duan)的(de)(de)公(gong)稱(cheng)通徑，第三個給出(chu)(chu)的(de)(de)是(shi)另(ling)外(wai)兩端(duan)中的(de)(de)較大(da)端(duan)的(de)(de)公(gong)稱(cheng)通徑，最(zui)后(hou)給出(chu)(chu)剩余(yu)一端(duan)的(de)(de)公(gong)稱(cheng)通徑，見(jian)圖11-4。


 3. 內(nei)外螺(luo)紋接(jie)頭(tou)


   對(dui)于內(nei)外螺紋(wen)(wen)(wen)接頭，首先給出外螺紋(wen)(wen)(wen)的公稱通徑，然后為內(nei)螺紋(wen)(wen)(wen)的公稱通徑。


圖 4.jpg



三(san)、標志


 1. 標志內(nei)容


  成(cheng)品管(guan)件必須(xu)在顯(xian)著位置（一般為端部外緣）噴(pen)涂或打(da)印永(yong)久性標志，字跡應清晰完整，標志包括(kuo)以下內容：


    a. 螺紋特征代號；


    b. 材(cai)料牌號；


    c. 壁厚等(deng)級；


    d. 制(zhi)造廠名稱(cheng)或商標。


 2.  對于(yu)小規格管件，不能(neng)打印11.5.3.1條所規定的全(quan)部標志內容時，可(ke)以采用(yong)銘(ming)牌、標簽等(deng)方法進行(xing)標志。


 3. 使用鋼印(yin)(yin)打(da)印(yin)(yin)時(shi)，其印(yin)(yin)痕深度應不影響管(guan)件的強度。
