管(guan)件(jian)與管(guan)子的連接方(fang)式采(cai)用(yong)螺紋連接，而工(gong)藝采(cai)用(yong)模鍛成型(xing)和切削加(jia)工(gong)或(huo)利用(yong)型(xing)材直接加(jia)工(gong)等(deng)方(fang)法制造的管(guan)件(jian)稱為鍛鋼制螺紋管(guan)件(jian)。這種管(guan)件(jian)的規(gui)格較小，通常公稱通徑(jing)范(fan)圍為DN8～DN100。


1. 結構型式(shi)與尺寸

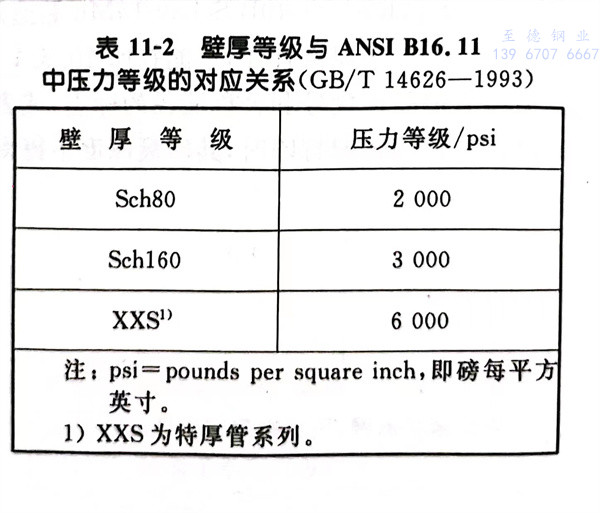

  鑒于GB/T 14626-1993《鍛鋼制螺(luo)紋管(guan)(guan)(guan)件》主(zhu)要參(can)照美國國家(jia)標準 ANSI B16.11-1980《鍛鋼承插焊和(he)螺(luo)紋管(guan)(guan)(guan)件》制定，因此螺(luo)紋管(guan)(guan)(guan)件按計算(suan)其壓(ya)力(li)額定值的(de)基準管(guan)(guan)(guan)子分為Sch80、Sch160和(he)XXS 3個(ge)壁厚等級。這3個(ge)壁厚等級與(yu)ANSI B16.11中壓(ya)力(li)等級的(de)對應關(guan)系見表11-2。

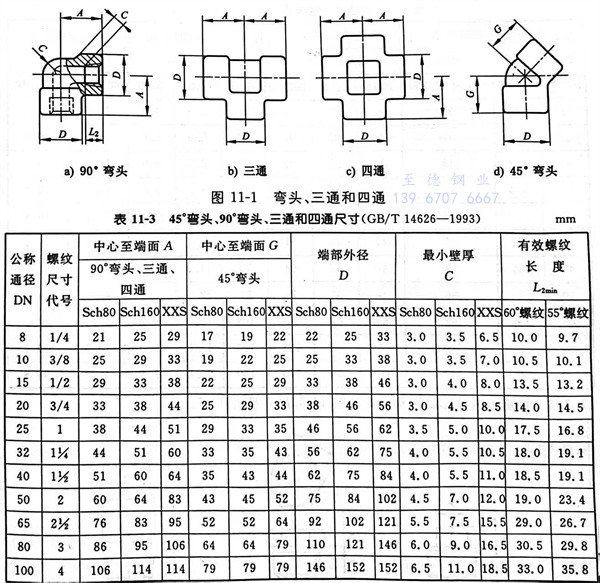

  45°彎頭、90°彎頭、三通(tong)和(he)四通(tong)型式見圖11-1，尺寸見表11-3。

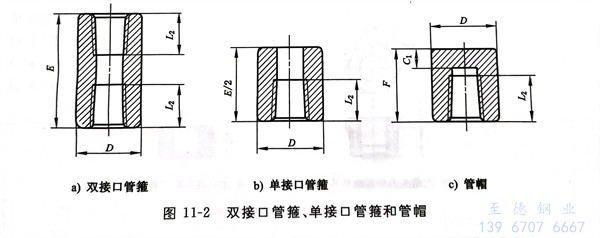

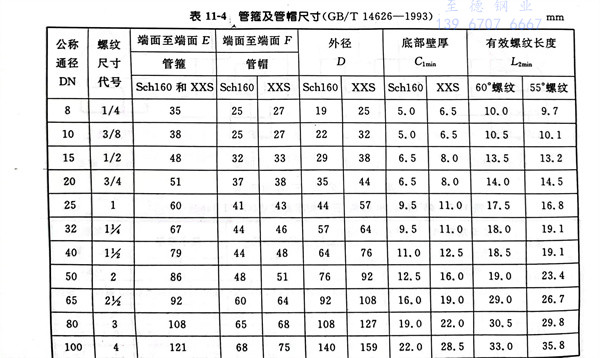

  管(guan)箍和管(guan)帽型式見(jian)圖 11-2 ，尺寸見(jian)表 11-4 。

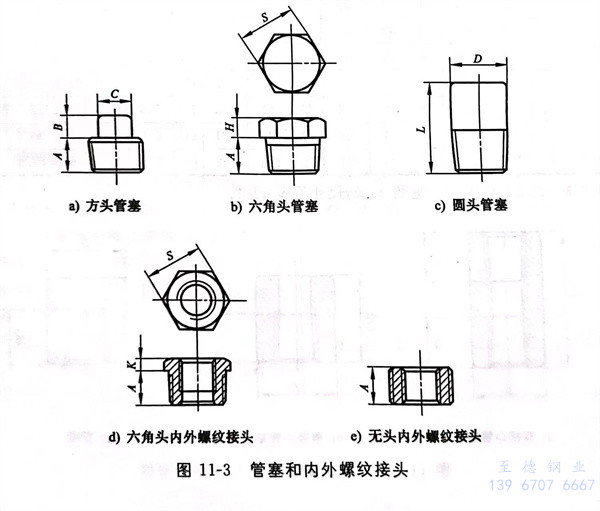

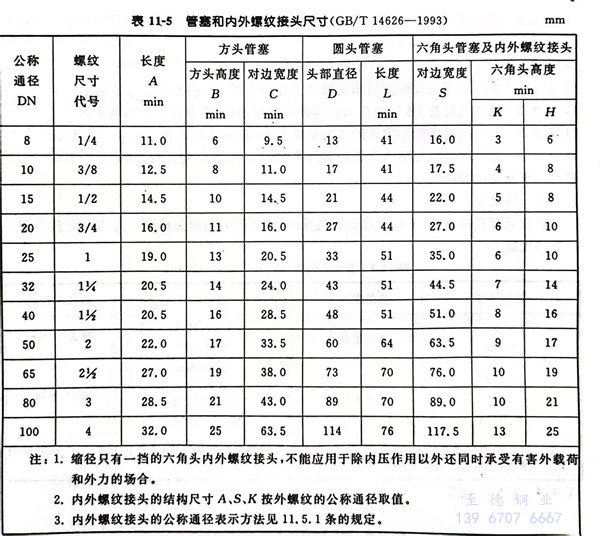

  管(guan)塞(sai)和內外螺紋(wen)接頭型式見(jian)圖11-3，尺(chi)寸見(jian)表11-5。





2. 公差


  除螺紋尺(chi)寸(cun)以外，管件標準所規定的(de)(de)其他所有(you)尺(chi)寸(cun)的(de)(de)未注公差(cha)采用GB/T 1804《一(yi)般(ban)公差(cha)線性(xing)尺(chi)寸(cun)和(he)未注公差(cha)》中(zhong)規定的(de)(de)V級。


  管件相對應兩螺紋軸線間的同軸度公(gong)差采用GB/T1184《形(xing)狀和位置(zhi)公(gong)差未(wei)注公(gong)差的規(gui)(gui)定(ding)》中(zhong)規(gui)(gui)定(ding)的D級。
