管(guan)(guan)件的(de)(de)尺寸(cun)分為(wei)以(yi)米(mi)制單位表(biao)示的(de)(de)管(guan)(guan)件和以(yi)英制單位表(biao)示的(de)(de)管(guan)(guan)件兩個系列(lie)。

在米制單位表示的管件尺寸中，管件端(duan)部外(wai)(wai)徑（即與管子(zi)外(wai)(wai)徑相配的坡(po)口處外(wai)(wai)徑）分(fen)為Ⅰ及Ⅱ兩個系列(lie)，Ⅰ系列(lie)為國(guo)際(ji)通用系列(lie)。

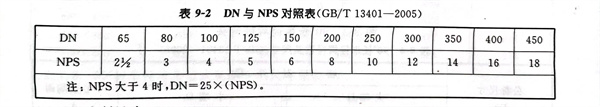

由(you)于米制(zhi)單位(wei)和(he)英(ying)制(zhi)單位(wei)的(de)(de)管件(jian)不(bu)能(neng)做(zuo)到精確的(de)(de)等同，因此(ci)使用(yong)者(zhe)必(bi)須(xu)分別采用(yong)兩種單位(wei)制(zhi)。對于尺(chi)(chi)寸為(wei)米制(zhi)單位(wei)的(de)(de)管件(jian)，其公稱尺(chi)(chi)寸用(yong)DN表(biao)示；對于尺(chi)(chi)寸為(wei)英(ying)制(zhi)單位(wei)的(de)(de)管件(jian)，其公稱尺(chi)(chi)寸用(yong)NPS表(biao)示。兩者(zhe)之間的(de)(de)關(guan)系(xi)見表(biao)9-2。

1. 米制尺(chi)寸

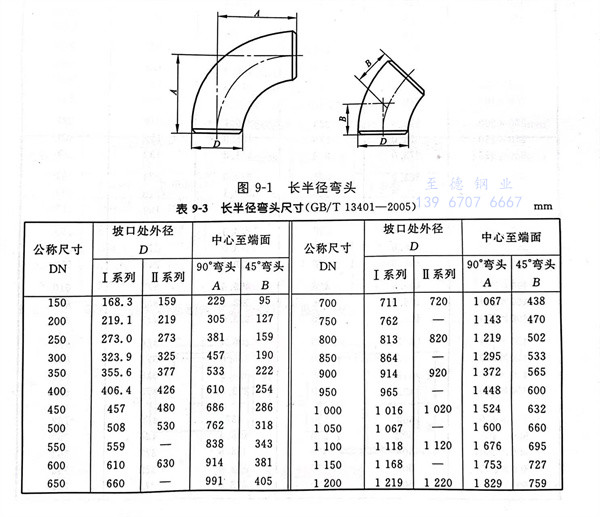

長(chang)半徑彎頭型式見圖 9-1，尺寸見表 9-3 。

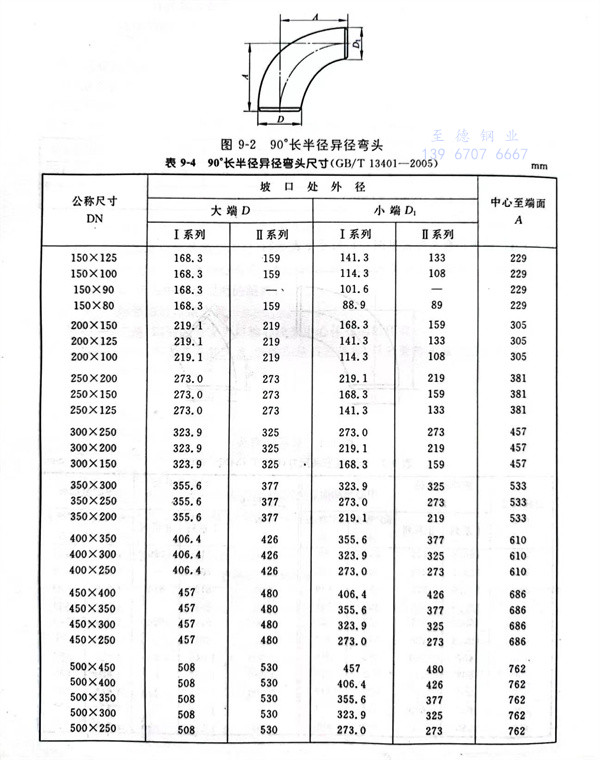

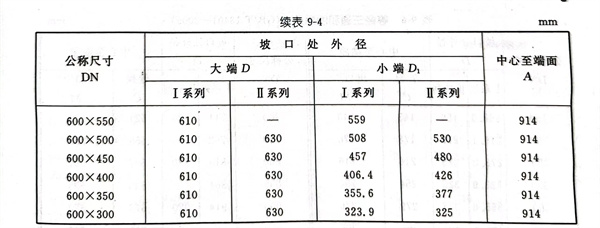

90°長半徑彎(wan)頭型式(shi)見圖(tu) 9-2，尺(chi)寸見表 9-4 。

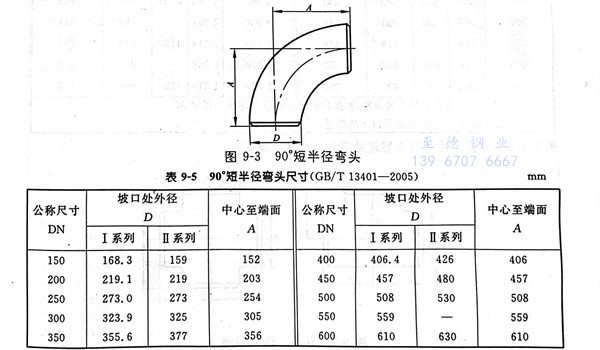

90°短半(ban)徑(jing)彎頭型(xing)式見圖(tu) 9-3，尺寸(cun)見表 9-5 。

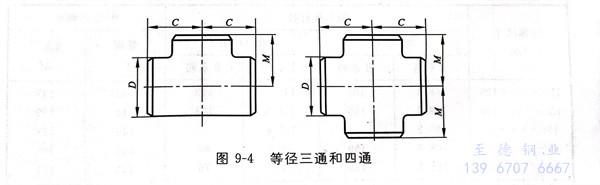

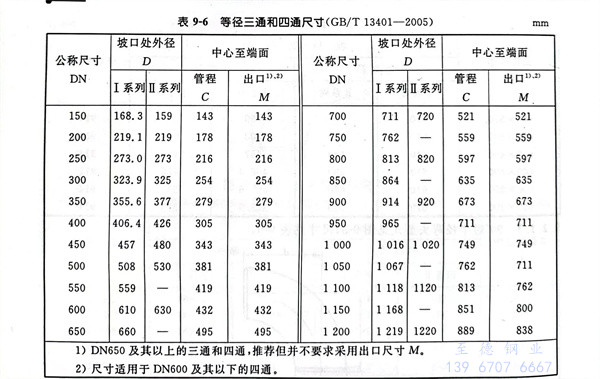

等(deng)徑(jing)三通(tong)和四通(tong)型式見(jian)圖 9-4，尺寸(cun)見(jian)表(biao) 9-6 。

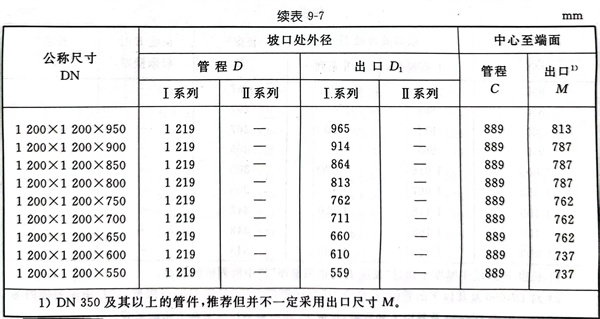

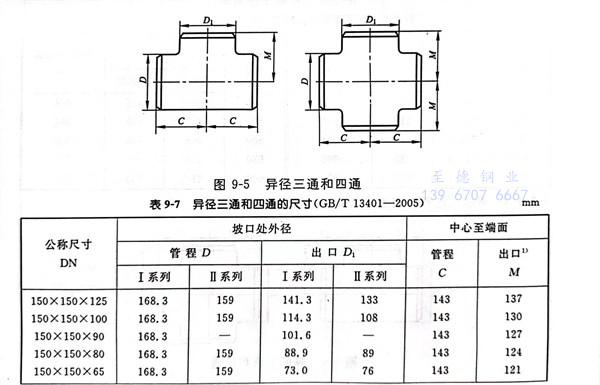

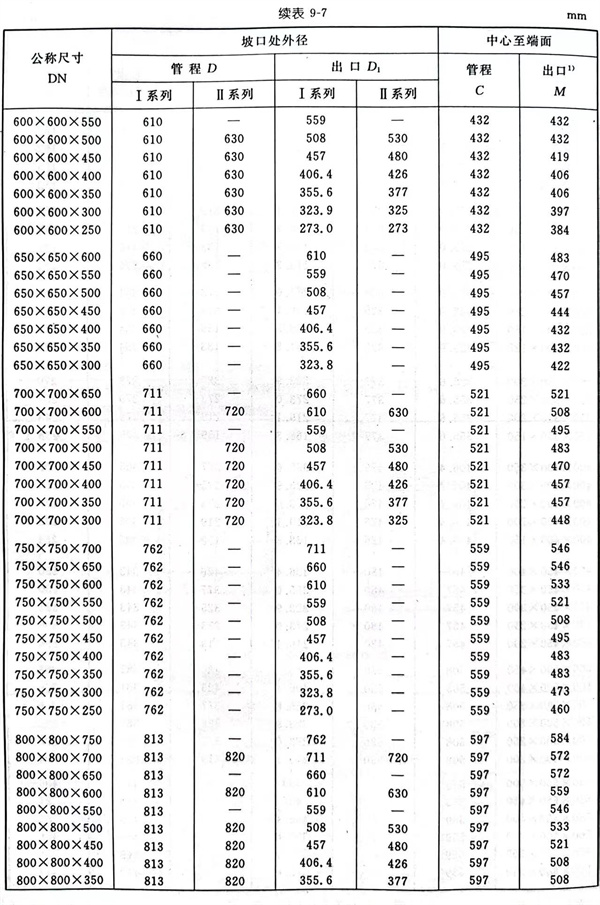

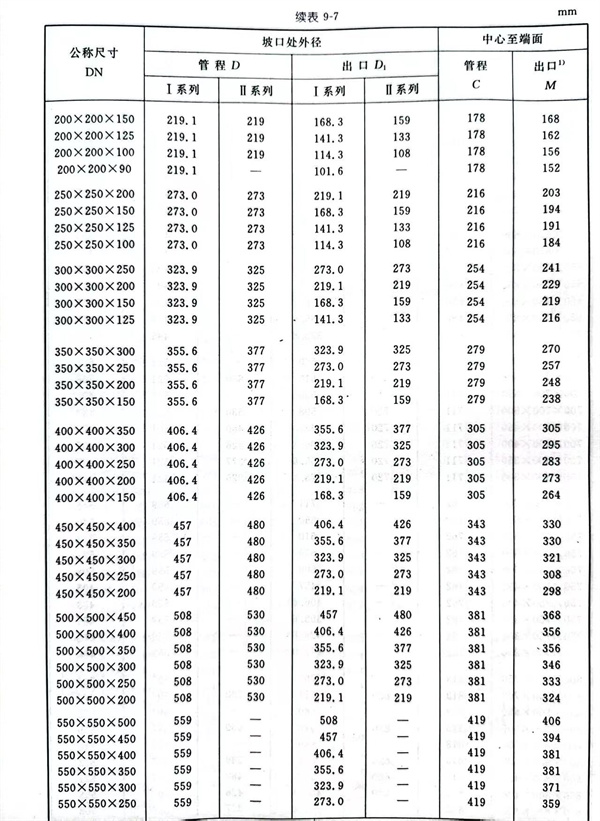

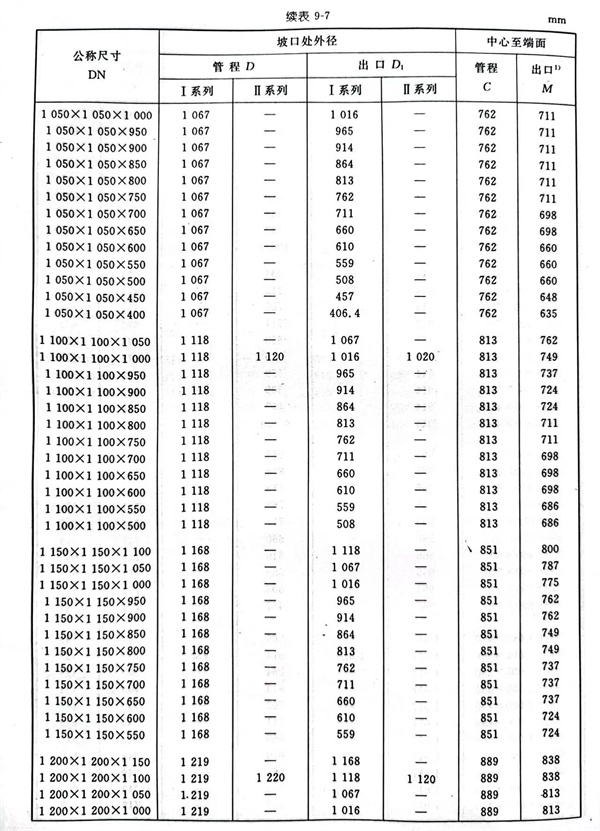

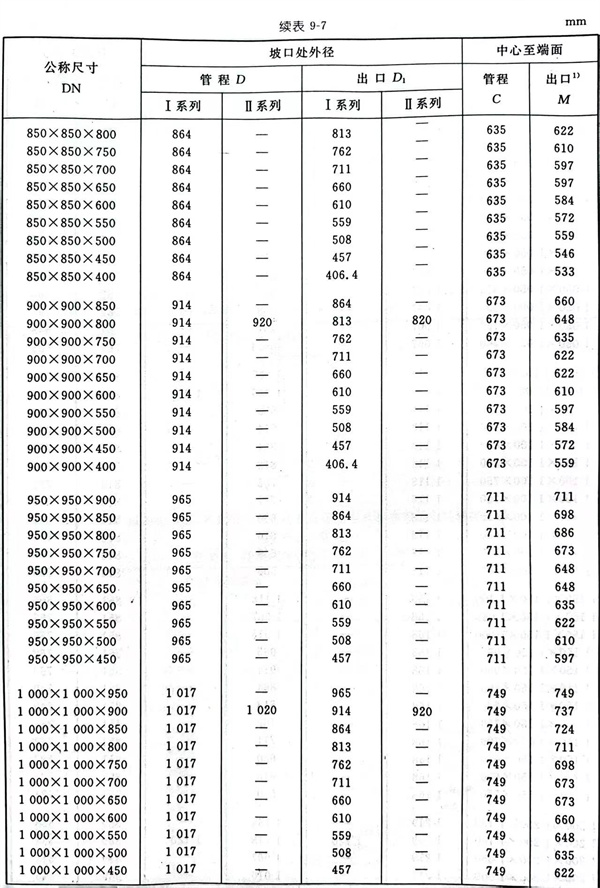

異徑(jing)三通(tong)和四通(tong)型式見(jian)圖 9-5，尺寸(cun)見(jian)表 9-7 。

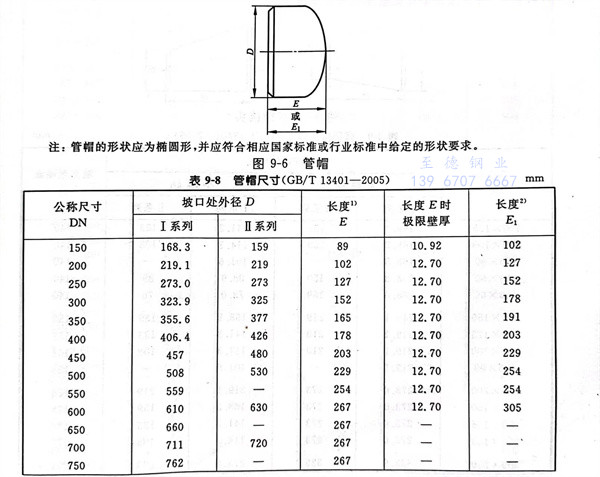

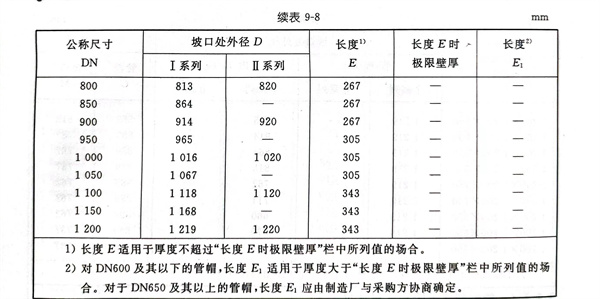

管(guan)帽(mao)型式見圖 9-6，尺寸(cun)見表 9-8 。

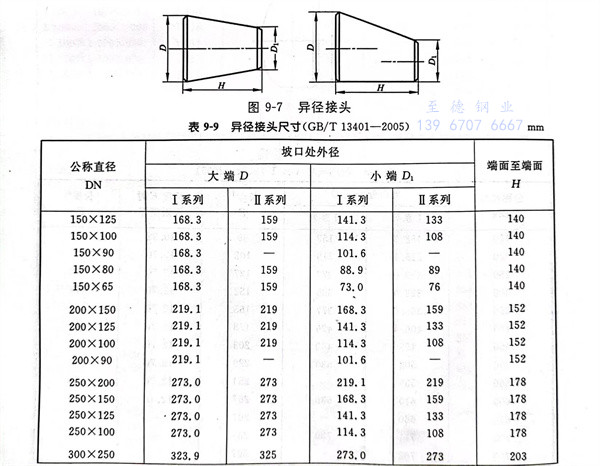

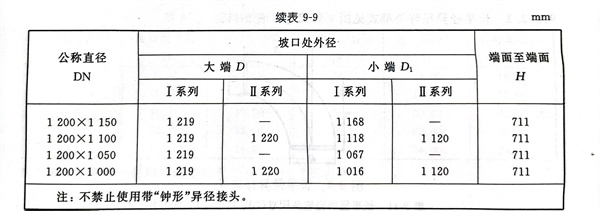

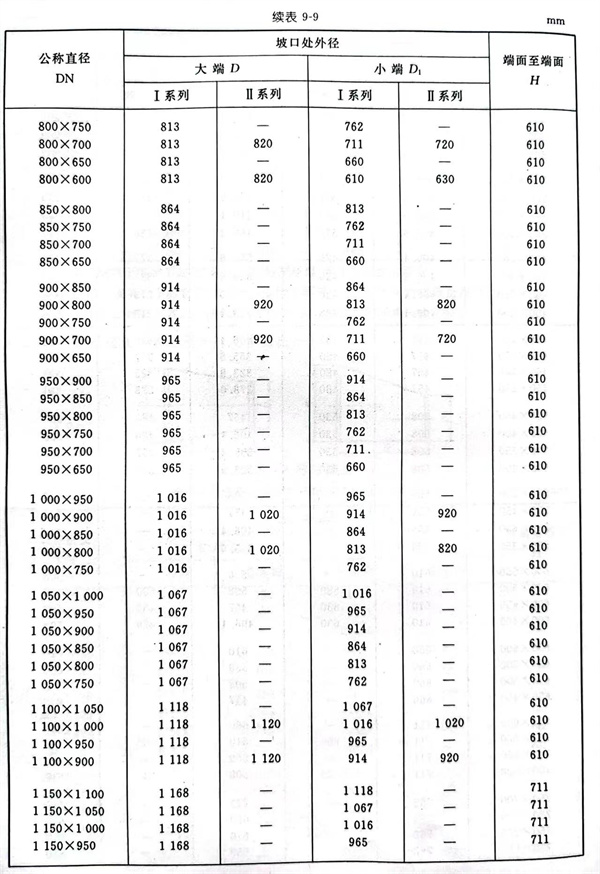

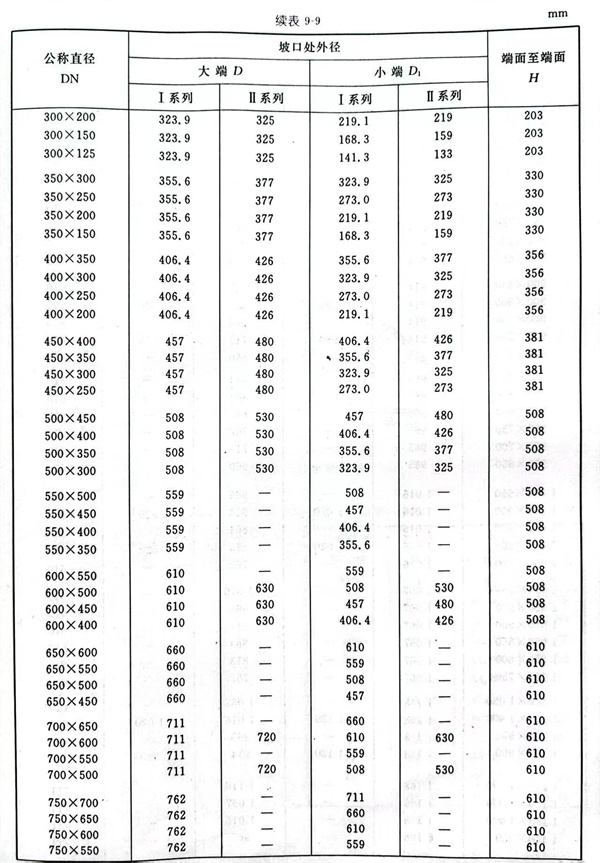

異徑接頭(tou)型式(shi)見圖(tu) 9-7，尺寸見表 9-9 。

2. 英制尺寸(cun)

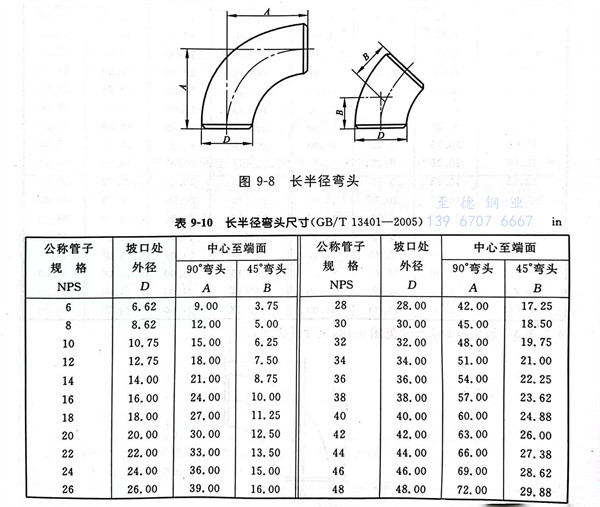

長半徑(jing)彎頭型式(shi)見圖(tu) 9-8，尺寸見表 9-10 。

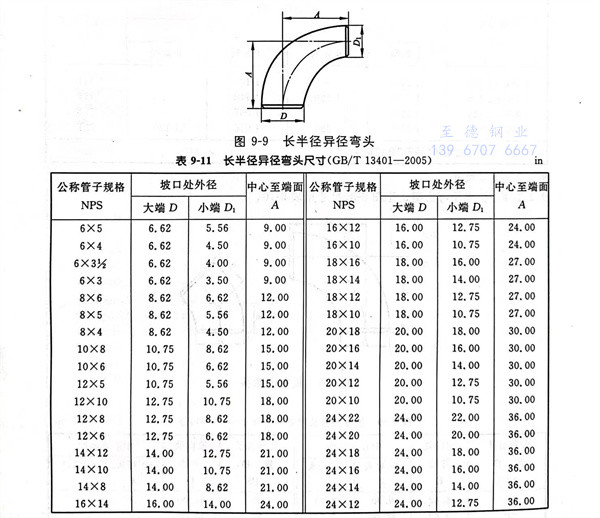

長半徑(jing)彎(wan)頭(tou)型(xing)式見(jian)圖 9-9，尺寸見(jian)表 9-11 。

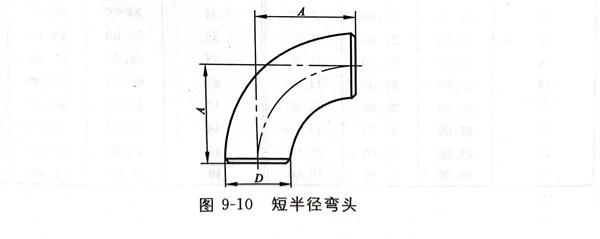

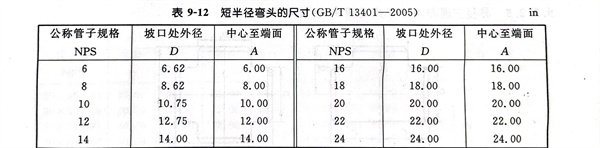

短半徑彎頭型式見圖 9-10，尺(chi)寸見表 9-12 。

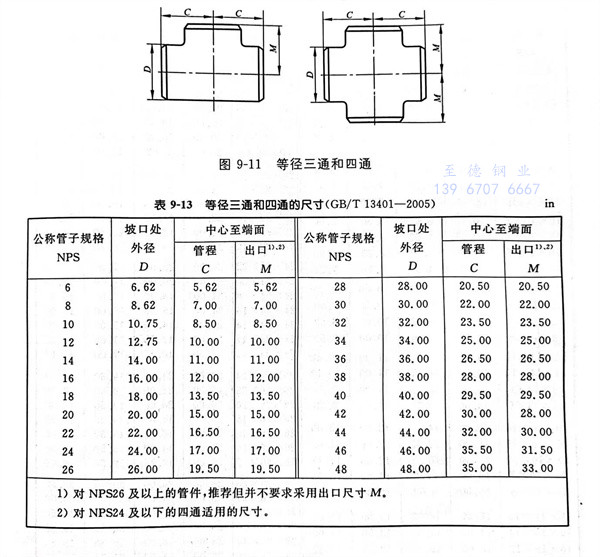

等徑三(san)通(tong)和四通(tong)型式見圖 9-11，尺寸見表 9-13 。

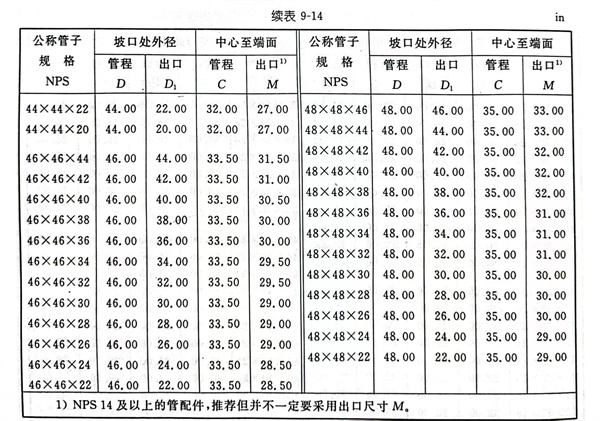

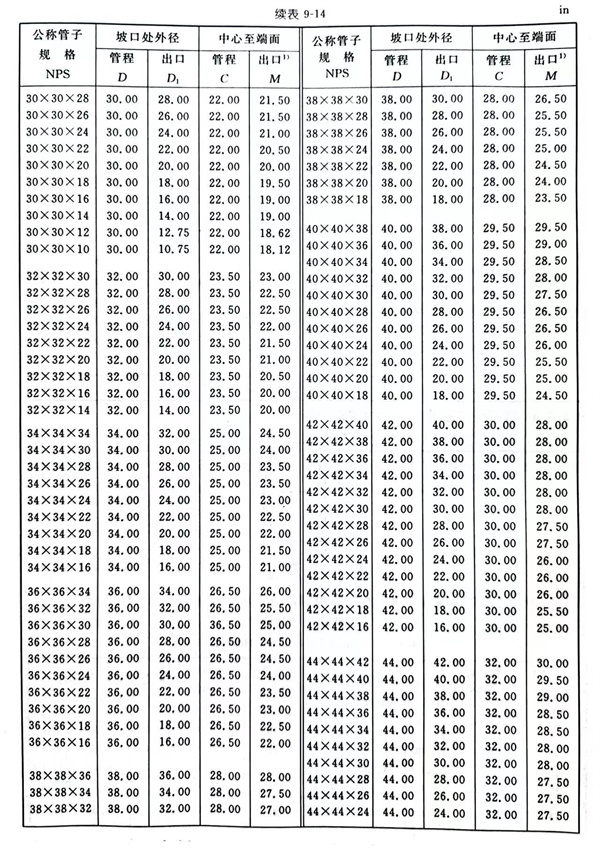

異徑三通和四通型式見圖 9-12，尺寸見表 9-14 。

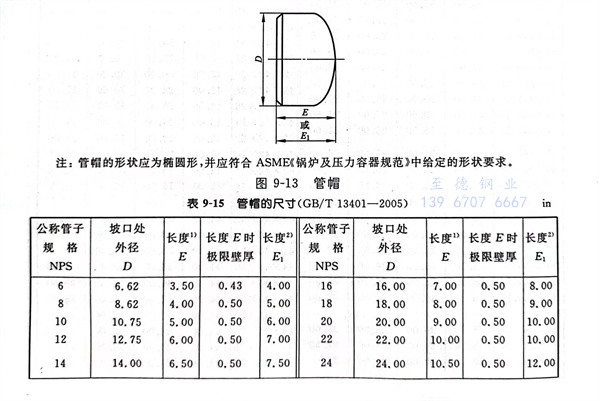

管帽(mao)型式(shi)見圖 9-13，尺寸見表 9-15 。

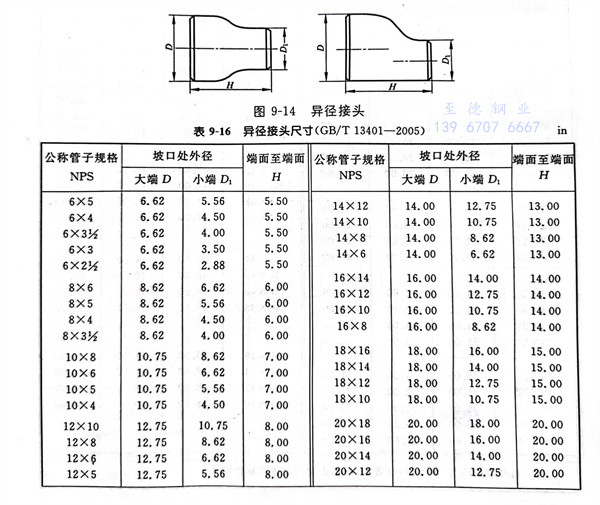

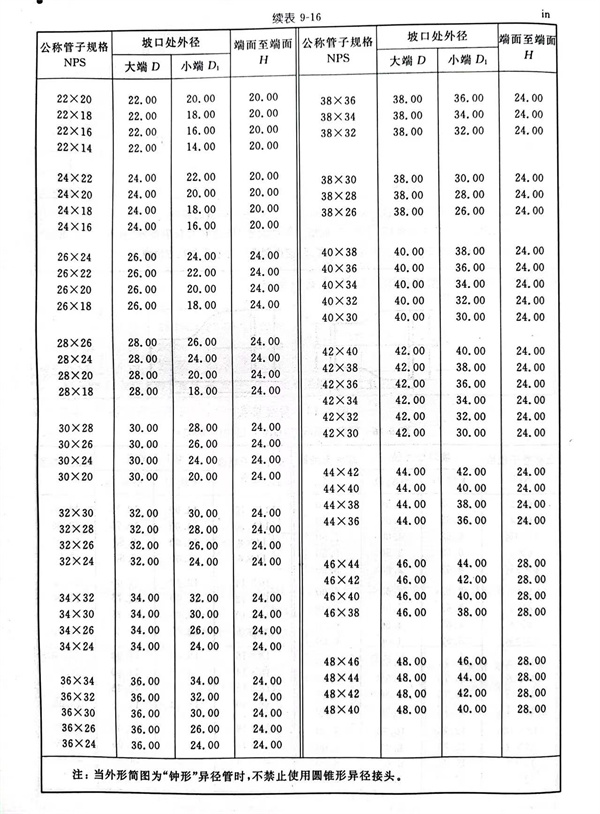

異徑(jing)接頭型式見(jian)圖 9-14，尺(chi)寸見(jian)表 9-16 。
