1. 材料(liao)化學成(cheng)分

  鑄鐵管件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力(li)學性能

 a. 抗拉強(qiang)度

   鑄鐵(tie)管(guan)件的抗拉(la)強度應不小于1.4 MPa。

 b. 硬度(du)

   當鑄(zhu)鐵管(guan)件在切削、鉆(zhan)孔有困難(nan)而發生異議(yi)時，應(ying)進行硬(ying)度(du)(du)試驗。要求管(guan)件表面硬(ying)度(du)(du)應(ying)不大于230 HB；管(guan)件中心部分硬(ying)度(du)(du)應(ying)不大于215 HB。

3. 工藝(yi)性(xing)能

 a. 水壓試驗

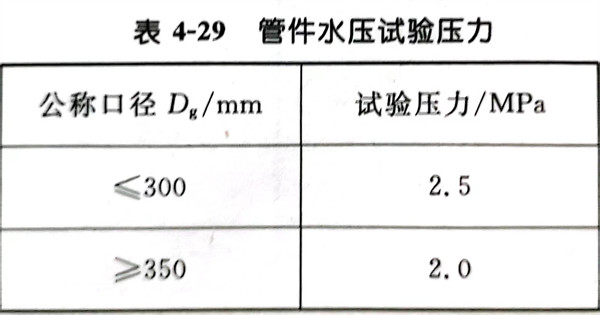

   管件應進行水(shui)壓(ya)試驗(yan)。水(shui)壓(ya)試驗(yan)壓(ya)力見表(biao)4-29。

 b. 氣密性試(shi)驗

   管件用(yong)于(yu)煤氣(qi)管道(dao)時，如(ru)需做氣(qi)密性(xing)試驗(yan)，其試驗(yan)方法由供需雙方協商(shang)規定(ding)。

4. 表面質量

  管件內外表面必(bi)須光(guang)潔，不允許有裂(lie)縫、冷隔、蜂(feng)窩及(ji)其(qi)他(ta)任(ren)何妨礙使用的(de)明顯(xian)缺陷。

  受鑄造工藝的限制和影響，但(dan)又不影響使用的鑄造缺陷允許存在。

  管(guan)件上(shang)局部薄弱處應不多(duo)于(yu)兩處。局部減薄后的厚(hou)(hou)度(du)應不小于(yu)同口徑離心直(zhi)管(guan)G級的最小厚(hou)(hou)度(du)。受減小壁厚(hou)(hou)影響的面(mian)(mian)積(ji)(ji)應小于(yu)內腔截面(mian)(mian)積(ji)(ji)的1/10。

  征得需方同(tong)意，局部缺陷可(ke)予修(xiu)補。但修(xiu)補后的管件必須重新進行水(shui)壓試驗(yan)。

5. 涂覆

 a. 管內、外表(biao)面(mian)可涂(tu)瀝青質或其他防腐(fu)材料。若(ruo)要求內表(biao)面(mian)不涂(tu)涂(tu)料時，則由供需雙方協商(shang)決定。

 b. 涂(tu)料應(ying)不溶于水(shui)，不得使(shi)水(shui)產生臭和味(wei)，有害雜質含量應(ying)符合衛生部(bu)飲用水(shui)的有關規定。

 c. 涂涂料(liao)前，管件內(nei)、外(wai)表(biao)面(mian)應光(guang)潔，并無(wu)鐵銹、鐵片。

 d. 涂(tu)料(liao)涂(tu)好后(hou)，管件(jian)內、外表面應(ying)光潔，涂(tu)層(ceng)均(jun)勻、粘(zhan)附(fu)牢(lao)固，并不因氣(qi)候冷熱而發生異常(chang)。
