一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不(bu)銹鋼(gang)管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品規格
外徑：Φ273～650mm；
壁厚：8～50mm；
最大長度：13.5m。
三、機組生產工藝流程與平面布置
Φ720mm周期軋管機(ji)(ji)組(zu)采用連鑄圓管坯(pi)和多(duo)邊(bian)形(xing)鋼(gang)錠兩種坯(pi)料(liao)，對于大規格的多(duo)邊(bian)形(xing)鋼(gang)錠。先用立(li)式水(shui)壓(ya)機(ji)(ji)沖成(cheng)杯狀坯(pi)。其工(gong)藝流(liu)程(cheng)如下：
1. 圓管坯-環形(xing)爐(lu)(lu)加(jia)熱-高壓水除(chu)鱗(lin)-穿孔(kong)-內除(chu)鱗(lin)-預(yu)穿芯(xin)棒(bang)（預(yu)打(da)頭(tou)）-周期軋管-切皮爾(er)格頭(tou)-步進爐(lu)(lu)再加(jia)熱-高壓水除(chu)鱗(lin)-定徑-冷卻(que)-精整。
2. 多邊形鋼(gang)錠(ding)經環形爐(lu)加熱-高壓水(shui)除鱗(lin)-水(shui)壓沖孔-杯狀(zhuang)坯穿(chuan)孔-內除鱗(lin)-預(yu)(yu)穿(chuan)芯棒（預(yu)(yu)打頭）-周期(qi)軋管-切(qie)皮(pi)爾格頭-步進爐(lu)再(zai)加熱-高壓水(shui)除鱗(lin)-定徑-冷卻-精整。

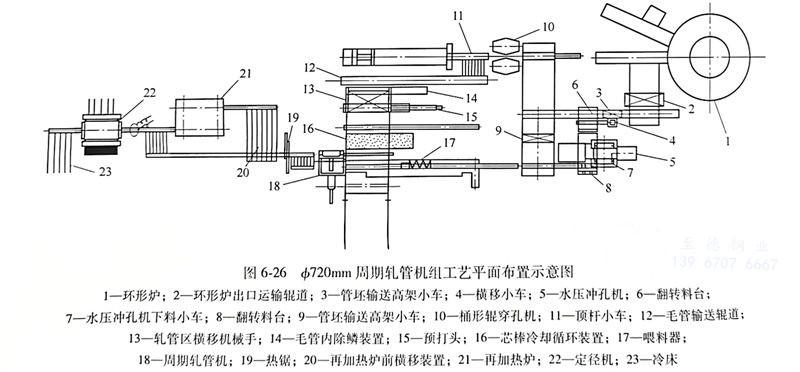

機(ji)組工藝(yi)平(ping)面布置(zhi)如圖6-26所示。該機(ji)組設置(zhi)了兩(liang)條(tiao)精(jing)整線(xian)：一般管(guan)(guan)精(jing)整線(xian)和(he)(he)專用(yong)管(guan)(guan)精(jing)整線(xian)。一般管(guan)(guan)精(jing)整線(xian)是(shi)一條(tiao)連續作業線(xian)，設有六(liu)輥式(shi)矯直機(ji)和(he)(he)切管(guan)(guan)機(ji)；專用(yong)管(guan)(guan)精(jing)整線(xian)的設備(bei)采用(yong)分(fen)散布置(zhi)方式(shi)，設有對鋼管(guan)(guan)熱處(chu)理的臺(tai)(tai)車(che)式(shi)加熱爐和(he)(he)機(ji)械式(shi)室(shi)式(shi)加熱爐、淬火水池、控(kong)冷設施，超聲波探傷機(ji)、磁(ci)粉探傷機(ji)，壓力(li)矯直機(ji)和(he)(he)內外(wai)修磨機(ji)等多臺(tai)(tai)設備(bei)。
四、主要設備(bei)組成
φ720mm周(zhou)期軋管(guan)機(ji)組的主(zhu)要設備(bei)有：環形加(jia)熱爐、立(li)式水壓(ya)沖(chong)孔機(ji)、二輥桶形輥穿孔機(ji)、喂料器、周(zhou)期軋管(guan)機(ji)、熱鋸、步進式再加(jia)熱爐、5機(ji)架三輥定機(ji)、冷(leng)床。
五、主(zhu)要設備技術參數
1. 環形爐參數包括：
加熱(re)管坯種類：連鑄圓管坯、多(duo)邊形(xing)鋼錠；
加熱管(guan)坯最大(da)錠重：9.5t；
環形爐中徑：35m。
2. 壓力(li)沖孔機參數包括(kuo)：
形式(shi)(shi)：立式(shi)(shi)水壓(ya)沖孔機；
沖(chong)孔管坯種類：多邊形鋼錠；
鋼錠對角線(xian)尺(chi)寸：650～930mm；
公稱沖(chong)孔力(li)：25MN。
3. 桶形輥(gun)穿孔機(ji)參(can)數包括：

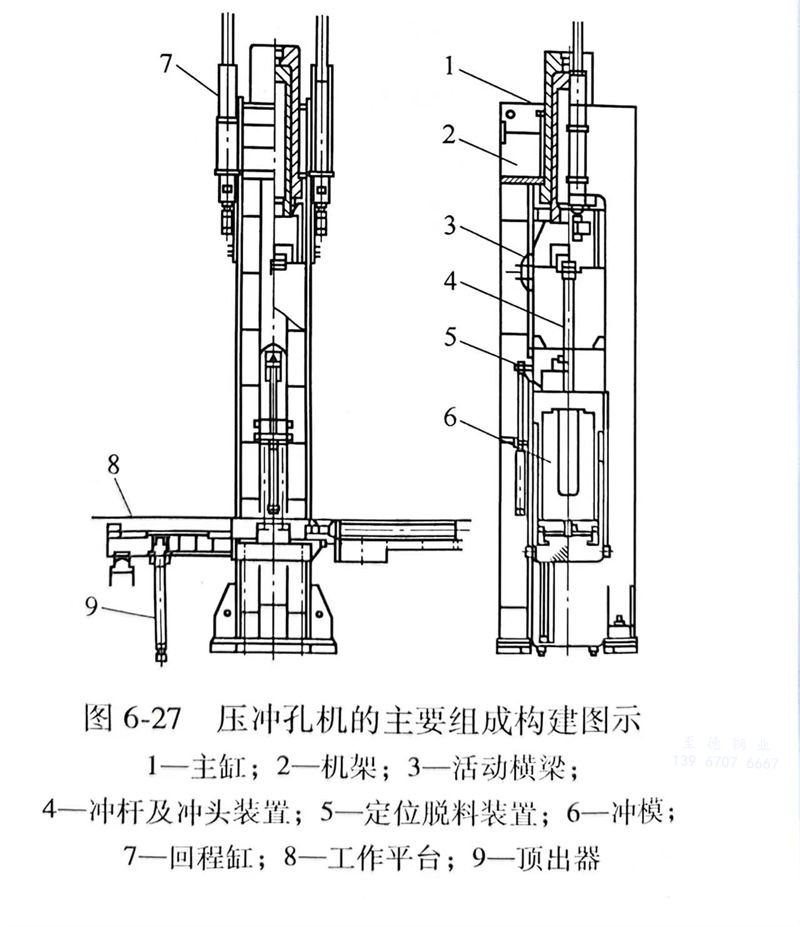

圖6-27 壓(ya)沖孔機(ji)的主要組成構建圖示
型式：臥(wo)式桶形輥穿孔機；
出口毛管規格：外徑420～960mm；
最大長度：7.5m；
主電機(ji)功率(lv)：2×5600kW；
送進(jin)角：6°（固定）；
輾軋角(jiao)：±2°（可調）。
4. 周期軋管機機組參數(shu)包括：
形式：外插入芯棒、液壓自動喂料；
出(chu)口荒(huang)管規(gui)格：外徑：285～740mm；
壁厚：8～122mm；
最大長度：27m；
主電機功率(lv)：5600kW；
軋輥直徑：1100～1400mm。

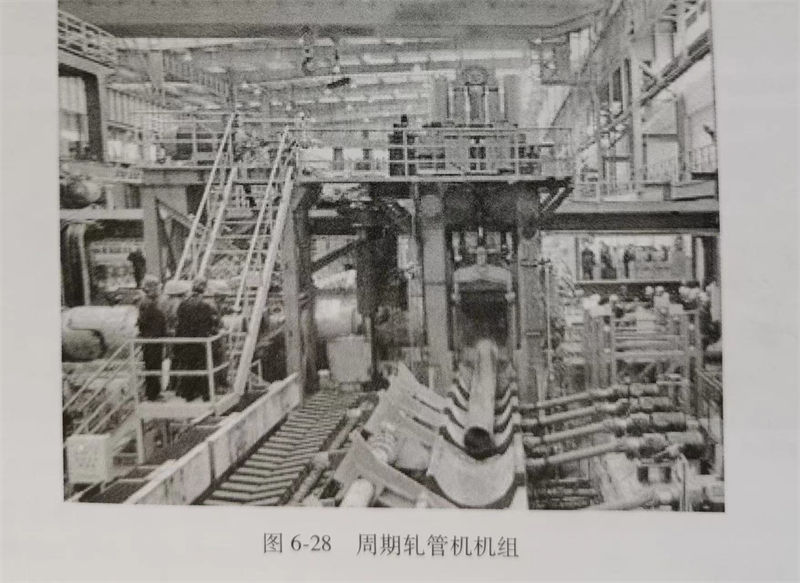

圖6-28 周期(qi)軋管機機組
5. 定徑機參數包括：
形式(shi)：軋(ya)輥單獨傳(chuan)動(dong)的5機架三輥式(shi)；
軋輥(gun)直(zhi)徑：1150mm；
入口荒管(guan)外徑：285～660mm；
入口荒管壁厚：8～50mm；
出口鋼管外徑：273～650mm；
出口(kou)鋼管壁厚：8～50mm；
最大長度：13.5m。
六、結(jie)語
Φ720mm周期(qi)軋(ya)(ya)管(guan)機組(zu)是目前世界上(shang)最大(da)的周期(qi)軋(ya)(ya)管(guan)機組(zu)，熱(re)軋(ya)(ya)線采(cai)用立(li)式水壓沖孔＋穿(chuan)孔＋周期(qi)軋(ya)(ya)管(guan)＋再加熱(re)＋定徑(jing)工藝；精(jing)整線配置了六輥矯(jiao)直(zhi)和(he)(he)壓力矯(jiao)直(zhi)機、高效切管(guan)機，車底爐(lu)(lu)和(he)(he)室(shi)式爐(lu)(lu)，超聲(sheng)波探(tan)傷、渦流(liu)探(tan)傷和(he)(he)磁粉探(tan)傷裝置，水壓試驗機、磨光機等(deng)精(jing)整和(he)(he)檢測設備；既(ji)能采(cai)用連鑄坯(pi)又能采(cai)用圓鋼(gang)坯(pi)做原料進(jin)(jin)行生(sheng)產：先進(jin)(jin)的喂料器既(ji)保證了生(sheng)產效率。降低了勞動強度，又保證了產品(pin)質量，適合生(sheng)產大(da)直(zhi)徑(jing)高精(jing)度高鋼(gang)級鋼(gang)管(guan)。
