一(yi)、基本(ben)概況
通鋼(gang)磐石鋼(gang)管(guan)(guan)ф108mm精(jing)密軋管(guan)(guan)機組(zu)，2006年3月建成(cheng)(cheng)投產(chan)(chan)，原設計(ji)(ji)產(chan)(chan)能(neng)7萬(wan)(wan)噸／年，現已達(da)到10萬(wan)(wan)噸／年。產(chan)(chan)品主要(yao)以(yi)中厚壁管(guan)(guan)為主，兼顧D／S大于28的薄壁管(guan)(guan)產(chan)(chan)品，最薄規格可(ke)生(sheng)產(chan)(chan)φ159mmx4.5mm的結構及流體(ti)管(guan)(guan)產(chan)(chan)品；該(gai)機組(zu)主要(yao)設備(bei)由太原通澤設計(ji)(ji)制造，包(bao)括立式穿(chuan)孔機、精(jing)密軋管(guan)(guan)機、12架三(san)輥定徑機、矯直機等，軋管(guan)(guan)機由濟南重工設計(ji)(ji)制造，導(dao)(dao)(dao)盤裝(zhuang)配(pei)機構被設計(ji)(ji)成(cheng)(cheng)既可(ke)以(yi)裝(zhuang)配(pei)導(dao)(dao)(dao)盤也可(ke)以(yi)裝(zhuang)配(pei) 導(dao)(dao)(dao)板(ban)的結構形式，可(ke)根據生(sheng)產(chan)(chan)的產(chan)(chan)品規格或(huo)采用導(dao)(dao)(dao)盤或(huo)采用導(dao)(dao)(dao)板(ban)。
二、產品規格及品種
以(yi)下為(wei)產品規格范圍。
外徑：φ73.02~168.3mm;
壁厚：4~30mm;
長度：6~12.5m。

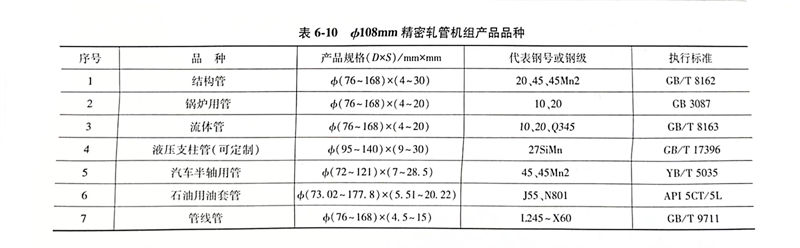

按(an)照(zhao)該(gai)機組以主(zhu)(zhu)要品種中厚壁為主(zhu)(zhu)，適合小批量多品種的生產(chan)工藝特點，主(zhu)(zhu)要生產(chan)品種包括結構管(guan)(guan)、低中壓(ya)(ya)鍋爐管(guan)(guan)、流(liu)體管(guan)(guan)、液(ye)壓(ya)(ya)支(zhi)柱管(guan)(guan)、汽車半(ban)軸(zhou)管(guan)(guan)、石油用油、套管(guan)(guan)、管(guan)(guan)線管(guan)(guan)，見表6-10所示。
三、工藝(yi)流程
原(yuan)料剪(jian)斷→加熱→穿孔→軋管→高壓(ya)水除(chu)鱗→定徑→冷(leng)卻→矯直(zhi)→吹灰→切頭(tou)尾→渦流探傷（超聲）→水壓(ya)→人(ren)工檢(jian)查→噴標→包裝→檢(jian)斤→交庫。
四、φ108mm機組生(sheng)產工(gong)藝及設(she)備特(te)點
1. 原料(liao)采用熱軋圓管坯及連(lian)鑄(zhu)坯
主要管坯(pi)規(gui)(gui)格有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用(yong)多(duo)坯(pi)型適用(yong)于多(duo)規(gui)(gui)格靈活生產，利用(yong)環形加熱(re)爐進行(xing)管坯(pi)的加熱(re)，加熱(re)溫度均勻穩定燒損低，使(shi)金屬損耗降低大(da)(da)大(da)(da)降低產品成(cheng)本。
2. 采用立(li)式錐形穿孔(kong)機
a. 可減少了作用(yong)在管坯(pi)上(shang)的周向剪切(qie)力(li)，有利(li)于減少內外(wai)表面(mian)缺陷；
b. 穿(chuan)孔(kong)效(xiao)率高(gao)。穿(chuan)孔(kong)出口速度可達0.9m／s，穿(chuan)孔(kong)周期短，產量(liang)高(gao)；
c. 毛管的同心度(du)和壁厚精(jing)度(du)高(gao)。毛管壁厚不均度(du)可在8％以下(xia)；
d. 可實現大延伸、大擴(kuo)(kuo)徑(jing)量穿孔(kong)。延伸系數可達4～5，擴(kuo)(kuo)徑(jing)量可達20％～30％，有利于(yu)擴(kuo)(kuo)大產品規格(ge)；
e. 送進(jin)角(jiao)8°～12°電動無極調整及15°的輾軋(ya)角(jiao)，實現了根據(ju)材質(zhi)及工(gong)藝要求進(jin)行自由轉換。
3. 采用(yong)精密軋管(guan)機(ji)
a. 采用限(xian)動循環芯棒軋制(zhi)，提高壁厚控制(zhi)精(jing)度及內表面質(zhi)量；
b. 采(cai)用集中減壁(bi)(bi)新型軋(ya)輥設計理(li)念，使軋(ya)機最大減壁(bi)(bi)量(liang)可以(yi)達到(dao)5mm，而且壁(bi)(bi)厚精度可以(yi)達到(dao)±7％以(yi)內；
c. 導盤(pan)裝(zhuang)配機構(gou)被設計成既可以(yi)(yi)裝(zhuang)配導盤(pan)又(you)可以(yi)(yi)裝(zhuang)配導板的結構(gou)，暨軋制(zhi)薄壁(bi)管時(shi)采用軋輥與導板構(gou)成的孔型模(mo)式(shi)，以(yi)(yi)減少金屬被擠入縫隙，造(zao)成卡(ka)鋼，可生產D／S＞30的產品(pin)。
4. 采用(yong)12機架微張力定(ding)徑機
a. 根據(ju)生產(chan)需要，更換(huan)方(fang)便、靈活；
b. 采(cai)用自(zi)主(zhu)設計的三輥定徑孔(kong)型設計系統，較好解決(jue)了內六(liu)方問題(ti)。
5. 主要設備參數
a. 環形(xing)加熱爐的(de)主要參數包(bao)括(kuo)：
爐體平均(jun)直徑(jing)：13.5m；
爐(lu)膛寬度：3.5m；
加熱(re)管(guan)坯外徑范圍：φ110～180mm；
加熱(re)管坯長度范(fan)圍(wei)最大：3.2m；
爐子最大生產能力：20t／h；
平均生產能力：15t／h；
管坯(pi)加熱溫度偏差：±10°。
b. 穿孔機(ji)的(de)主要參數包(bao)括(kuo)：
形式：錐形輥立式布置、側導(dao)板(ban)；
入口管坯直(zhi)徑：φ110～180mm；
入口管坯長度最大：3200mm；
軋輥直徑：φ780mm；
喂入角：8°～12°；
輾(zhan)軋角(jiao)：15°；
最大出口速度：0.9m／s；
軋制力：2000kN；
軋輥轉速：96～136r／min；
電(dian)機(ji)功(gong)率：2×1250kW；
過載系數：2；
出口毛管外徑：Φ115～195mm；
出口(kou)毛管長(chang)度最大：7200mm；
頂桿小車(che)速度最大(da)：3.0m／s；
頂(ding)桿(gan)小(xiao)車(che)驅動方式：鋼絲繩和卷揚機。
c. Accu-Roll軋管機組的主(zhu)要參(can)數包括：
毛管外徑：φ110～200mm；
毛管壁厚：4.5～30mm；
芯棒(bang)總成長度最大：12000mm；
工(gong)作段最(zui)大長度最(zui)大：2500mm；
液壓(ya)限動(dong)速度(du)：0.10～0.30m／s；
限動(dong)行程小于：2000mm；
循(xun)環芯棒：6支(zhi)／組。
d. Accu-Roll主(zhu)機的(de)主(zhu)要參數包括：
主機軋輥裝置(zhi)及主傳動裝置(zhi)采(cai)用(yong)左(zuo)右臥式布置(zhi)。
軋(ya)輥直徑：φ600～700mm，長(chang)度：600mm；
軋輥轉速：100～150r／min；
兩軋輥最大開口度：600mm；
軋(ya)輥軸向調整(zheng)：0～80mm；
送進角：8°；
碾軋(ya)角：5°；
最大軋制(zhi)力：650kN；
最大(da)軋(ya)制轉矩（一(yi)個軸）：75kN·m；
主電機(ji)（帶水(shui)冷卻裝(zhuang)置）：Z710-400；
功(gong)率（DC）：1000kW×2臺；
轉速：500／750r／min；
主減速機速比：4.75。
e. Accu-Roll軋機(ji)后(hou)臺的主要(yao)參數包括：
毛管(guan)直徑：Φ110～200mm；
輥道(dao)速度：3m／s；
輥(gun)道間距(ju)：1200mm；
輥(gun)道升(sheng)降高度：＋50mm；
扣瓦長度：8160mm；
輥道電機：YGa160S1-16×4臺；
功(gong)率：0.48kW；
轉速：285r／min。
6. 定(ding)徑機的主(zhu)要參(can)數包括
形(xing)式：3輥單機(ji)架傳動；
定徑機機架數：12架；
換機(ji)架形式：液壓(ya)機(ji)械拉出和換機(ji)架小車，可(ke)單獨更換機(ji)架；
入口荒管外(wai)徑：φ110～200mm；
出口鋼管外徑：Φ73～180mm；
出口鋼管最大長(chang)度：13000mm；
絕對總最大減徑量：35mm；
單機架最大減徑率：3.5％；
軋輥名義直(zhi)徑：φ380mm。
7. 矯直機的主要參數
矯(jiao)直機(ji)結構(gou)采用立式8立柱六輥全(quan)傳(chuan)動(dong)矯(jiao)直機(ji)（排(pai)列(lie)方式為2-2-2，上3下3）。
產品外徑：~180mm;
壁厚：4～30mm；
長度：8000～13000mm；
材料(liao)屈服極(ji)限：1100MPa；
矯直(zhi)輥輥距：2900mm;
矯直輥安裝角(jiao)：33°；
矯(jiao)直輥角度調整(zheng)范圍：30°～36°；
矯直輥開口度(du)：0～240mm。
主(zhu)傳(chuan)動電(dian)機(ji)：
功率（DC）：160kW；
轉速(su)：750／1700r／min；
矯直速度：0.5～1.8m／s；
輥身長(chang)度：500mm；
輥喉直徑：Φ400mm。
