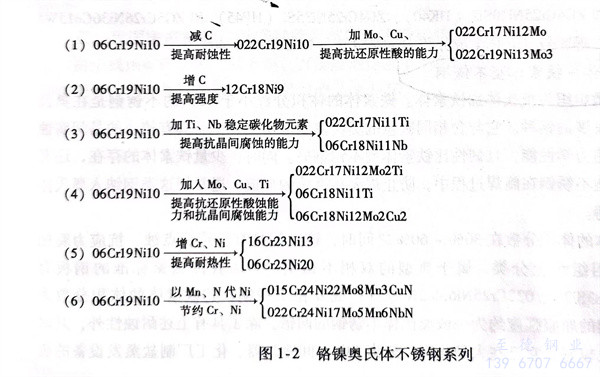

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不銹鋼(gang)以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏體型不(bu)銹鋼不(bu)能利(li)用熱處理使晶粒細化，也不(bu)能經過淬火來提高其硬(ying)度。這(zhe)類(lei)鋼的冷(leng)加(jia)工硬(ying)化程度高，通常沒(mei)有磁性(xing)，經過冷(leng)作可在(zai)鋼內析出少量(liang)(liang)鐵素體或(huo)馬氏體組(zu)織，也會出現少量(liang)(liang)磁性(xing)。


  奧(ao)氏(shi)體型不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)一(yi)(yi)般(ban)屬于耐(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)，是應用最(zui)廣泛的(de)(de)(de)一(yi)(yi)類鋼(gang)(gang)(gang)(gang)，其(qi)中(zhong)(zhong)以18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)最(zui)有代表(biao)性(xing)(xing)(xing)，它是有較好的(de)(de)(de)力(li)(li)學(xue)性(xing)(xing)(xing)能(neng)，便于進行機械加(jia)(jia)工(gong)、沖壓和(he)焊接。在(zai)(zai)氧化性(xing)(xing)(xing)環(huan)境中(zhong)(zhong)具有優良的(de)(de)(de)耐(nai)蝕(shi)性(xing)(xing)(xing)和(he)良好的(de)(de)(de)耐(nai)熱性(xing)(xing)(xing)能(neng)。但對溶液中(zhong)(zhong)含有氯離子（Cl）的(de)(de)(de)介質特別敏(min)感，易于發生應力(li)(li)腐蝕(shi)。如果在(zai)(zai)18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)，適(shi)當減少些鎳和(he)鉻的(de)(de)(de)含量，可(ke)得(de)到常溫下不(bu)(bu)穩(wen)定的(de)(de)(de)奧(ao)氏(shi)體組(zu)織(zhi)，若再經冷加(jia)(jia)工(gong)則(ze)容易產生馬氏(shi)體組(zu)織(zhi)，使(shi)這種鋼(gang)(gang)(gang)(gang)變得(de)強度(du)高(gao)、硬度(du)大(da)而稍脆(cui)；反之，適(shi)當增(zeng)加(jia)(jia)一(yi)(yi)些鎳和(he)鉻，就能(neng)獲(huo)得(de)穩(wen)定的(de)(de)(de)奧(ao)氏(shi)體組(zu)織(zhi)，同(tong)時也可(ke)改善(shan)冷加(jia)(jia)工(gong)性(xing)(xing)(xing)能(neng)。在(zai)(zai)這類鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)添加(jia)(jia)鈦和(he)鈮時，能(neng)提高(gao)其(qi)抗(kang)晶間(jian)腐蝕(shi)能(neng)力(li)(li)；添加(jia)(jia)鉬、銅和(he)鈦，則(ze)能(neng)提高(gao)其(qi)在(zai)(zai)還原性(xing)(xing)(xing)酸(suan)中(zhong)(zhong)的(de)(de)(de)耐(nai)蝕(shi)性(xing)(xing)(xing)，同(tong)時也提高(gao)其(qi)抗(kang)晶間(jian)腐蝕(shi)的(de)(de)(de)能(neng)力(li)(li)；為了改善(shan)18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)切削性(xing)(xing)(xing)能(neng)，往(wang)往(wang)還要添加(jia)(jia)一(yi)(yi)些磷(lin)、硫及硒等元素。18-8型不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)按其(qi)化學(xue)成(cheng)分中(zhong)(zhong)碳含量的(de)(de)(de)不(bu)(bu)同(tong)又分為三個等級：一(yi)(yi)般(ban)含碳量［w（C）≤0.15％］、低(di)碳級［w（C）≤0.08％］和(he)超低(di)碳級［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
