AutoCAD是(shi)Autodesk公司開發的(de)專門用于計(ji)算機繪圖(tu)設計(ji)工(gong)作的(de)軟件包(bao)，是(shi)當今各種設計(ji)領域(yu)廣泛(fan)使(shi)用的(de)繪圖(tu)工(gong)具。

  AutoCAD可以繪制任意二(er)維(wei)和三維(wei)圖(tu)形，并且(qie)同傳統的手工繪圖(tu)相比，用Auto-CAD繪圖(tu)速度(du)更(geng)快、精度(du)更(geng)高(gao)，而且(qie)便于個性化，它已經在(zai)壓力管道(dao)設計中得(de)到(dao)了廣泛應(ying)用。

  AutoCAD具有良好(hao)的(de)用(yong)戶界面(mian)，通(tong)過(guo)交互菜單或命(ming)令行方(fang)式(shi)便(bian)可(ke)以進行各種(zhong)操作。它的(de)多文(wen)檔設計(ji)環境(jing)，讓非計(ji)算機專(zhuan)業人員也能很快地學會使用(yong)。

  AutoCAD的功(gong)能有很多，壓力管(guan)道設計常用(yong)到(dao)的僅是其中(zhong)的一小(xiao)部分，如繪圖(tu)(tu)工具、標注工具、對象捕捉(zhuo)工具、圖(tu)(tu)層管(guan)理、塊(kuai)的操作、在等(deng)軸測面中(zhong)繪制管(guan)道軸測圖(tu)(tu)、輸出、打印與發(fa)布(bu)圖(tu)(tu)形等(deng)。

  具體操(cao)作(zuo)步驟，可以參(can)考(kao)(kao) AutoCAD命令行內的提示，也可以參(can)考(kao)(kao)AutoCAD自帶的幫助文件，互聯網(wang)上也有很多相關的參(can)考(kao)(kao)資料(liao)。

  掌握AutoCAD的一系列(lie)操作(zuo)技(ji)巧，可以(yi)很好地(di)(di)提高(gao)工作(zuo)效率(lv)。下面僅以(yi)AutoCAD為例，列(lie)舉三個壓力(li)管道設計時可以(yi)提高(gao)工作(zuo)效率(lv)的小(xiao)技(ji)巧，以(yi)起(qi)拋磚引(yin)玉(yu)的作(zuo)用(yong)。其他壓力(li)管道設計軟件(jian)，也有(you)很多類似的應用(yong)技(ji)巧，可以(yi)在不斷地(di)(di)學習、實踐(jian)、總結和研究中掌握。

工程實例一(yi)： 快捷裁剪技巧

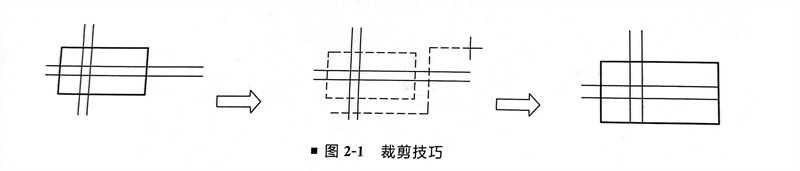

如圖2-1所示，要(yao)對圖中邊(bian)框（可(ke)以(yi)是(shi)圓）外的(de)直線進行裁(cai)剪，普通(tong)辦(ban)法(fa)(fa)就(jiu)是(shi)選擇裁(cai)剪邊(bian)界后再選擇要(yao)裁(cai)剪的(de)線段，實際(ji)上AutoCAD還有(you)較為簡捷的(de)辦(ban)法(fa)(fa)，其做(zuo)法(fa)(fa)如下。

①. 按常規執行裁剪命令，選擇裁剪邊(bian)界(jie)，回車(che)確認。

②. 在提示選(xuan)擇要(yao)裁剪(jian)的線段元素時輸入“f”（即fence），回車確認。

③. 在提示“First Fence Point”下(xia)繪制(zhi)與(yu)要裁剪(jian)線段相交的連續橡皮筋直線，回車確(que)認即(ji)可(ke)。

工(gong)程實例(li)二： 使用AutoCAD 的快速選(xuan)擇功能

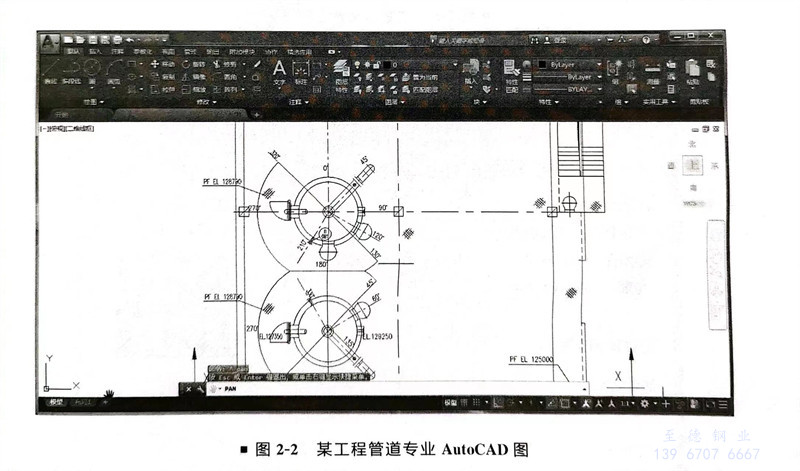

①. 某工程管道(dao)專業AutoCAD圖(tu)內，需要修改梯子和平(ping)臺(tai)的(de)線(xian)條(tiao)顏色，如(ru)圖(tu)2-2所(suo)示。

②. 可(ke)以在命令行輸人“qselect””或者打(da)開“工具”菜(cai)單，單擊“快(kuai)速選擇”，出(chu)現如圖2-3所示對(dui)話框，可(ke)以根據提示快(kuai)速成(cheng)批(pi)(pi)選擇 AutoCAD圖內目標對(dui)象(xiang)，統一(yi)成(cheng)批(pi)(pi)修(xiu)改，比單個選擇修(xiu)改快(kuai)捷一(yi)些。

工程實例三： AutoCAD 批處理(li)打印圖紙(zhi)

①. 在需要打(da)印的 AutoCAD圖紙內找一張“1090-15-60-330-0500-001．dwg”，打(da)開后進行打(da)印設(she)置，再(zai)對頁面(mian)設(she)置命名為“1090項目圖紙打(da)印一”，見(jian)圖2-4所示。

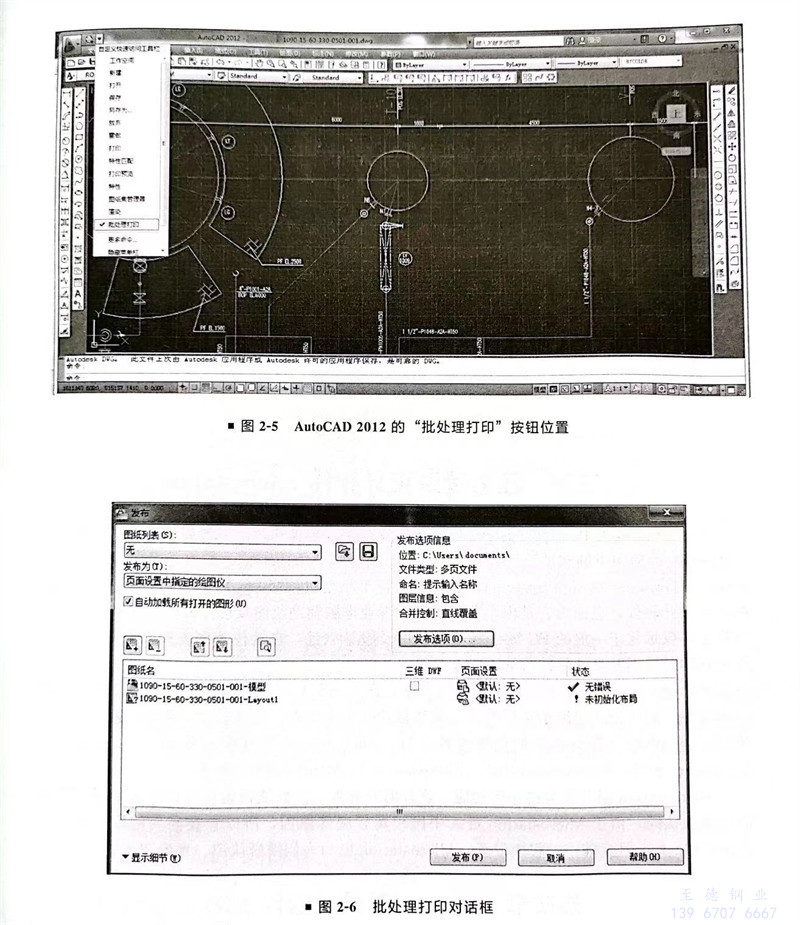

②. 選擇AutoCAD界面左(zuo)上(shang)角(jiao)小按鈕，見(jian)圖2-5所(suo)示，或者(zhe)在命令行輸(shu)入“publish”，會顯(xian)示圖2-6。

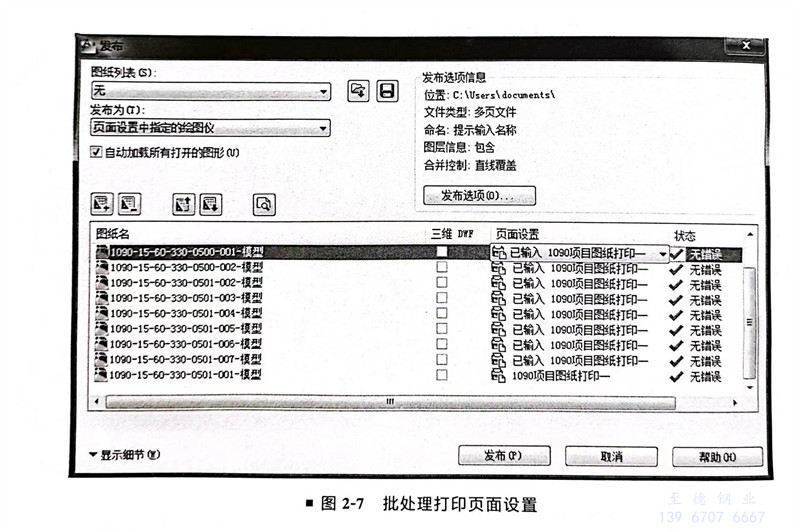

③. 添(tian)加需(xu)要(yao)批(pi)(pi)處理(li)打印(yin)(yin)的(de)所有圖(tu)紙文件，在“頁面(mian)設(she)置”列，統(tong)一輸入并選擇“1090-15-60-330-0500-001．dwg”的(de)頁面(mian)設(she)置“1090項(xiang)目圖(tu)紙打印(yin)(yin)一”，如圖(tu)2-7所示，即可批(pi)(pi)處理(li)打印(yin)(yin)。
