1. 基礎(chu)設(she)計階段
①. 根據(ju)項目規定(ding)確定(ding)配管設(she)計(ji)范圍、進度(du)(du)要(yao)求，確定(ding)基礎設(she)計(ji)深(shen)度(du)(du)要(yao)求。
②. 估算工作量，確定專業設計(ji)負責人、設計(ji)人、校核人和(he)審定人等(deng)人力(li)資源。
③. 制定(ding)配管(guan)設(she)(she)計工(gong)程規(gui)定(ding)，如裝置布置規(gui)定(ding)、管(guan)道(dao)布置規(gui)定(ding)、管(guan)道(dao)材料等級(ji)規(gui)定(ding)、管(guan)道(dao)隔熱設(she)(she)計規(gui)定(ding)、設(she)(she)備及管(guan)道(dao)涂(tu)漆規(gui)定(ding)等資(zi)料。
④. 管(guan)(guan)道應力工程師(shi)對需要進行應力計算(suan)的管(guan)(guan)道編制臨(lin)界管(guan)(guan)道一(yi)覽(lan)表。
⑤. 管(guan)(guan)道(dao)(dao)材(cai)料(liao)工(gong)程(cheng)師根據工(gong)藝系統專業(ye)的管(guan)(guan)道(dao)(dao)及儀(yi)表流程(cheng)圖和管(guan)(guan)道(dao)(dao)數(shu)據表編(bian)制管(guan)(guan)道(dao)(dao)材(cai)料(liao)等(deng)級規定。如需要(yao)3D配管(guan)(guan)設計(ji)，則需要(yao)編(bian)制管(guan)(guan)道(dao)(dao)材(cai)料(liao)數(shu)據庫(ku)。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不(bu)銹鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管(guan)廊(lang)的寬度、層數和標高，設計管(guan)廊(lang)管(guan)道走向圖。
⑧. 提出(chu)基礎設計階段結構、建筑(zhu)條件。
⑨. 如果是3D配管設(she)計(ji)，3D模(mo)型內一般(ban)需達到30％階段設(she)計(ji)深度。
⑩. 提出(chu)基礎設計階段管(guan)道(dao)材料(liao)匯總(zong)表。
?. 繪(hui)制(zhi)基礎設計管道布置圖。
?. 參加基(ji)礎設計審(shen)(shen)查(cha)(cha)會(hui)，在基(ji)礎設計審(shen)(shen)查(cha)(cha)會(hui)上，業主審(shen)(shen)查(cha)(cha)基(ji)礎設計圖紙(zhi)文(wen)件。根據(ju)(ju)審(shen)(shen)查(cha)(cha)意(yi)見，對(dui)圖紙(zhi)文(wen)件進行補充修改后，作為詳細(xi)工(gong)程設計的依據(ju)(ju)。
2. 詳細設(she)計(ji)階段(duan)
①. 將(jiang)設備布置圖提供給有關專業，完善(shan)詳細設計(ji)階段管(guan)道材料等(deng)級等(deng)工程(cheng)規定。
②. 將裝置進行(xing)分區(qu)，確定(ding)分區(qu)設計人(ren)(ren)、校核人(ren)(ren)和(he)審核（定(ding)）人(ren)(ren)。
③. 根據設備(bei)裝配圖(tu)(tu)以(yi)及各專(zhuan)業(ye)互提條件的基(ji)礎上（如平臺(tai)梯子、開洞、預埋件、設備(bei)基(ji)礎、結構、儀表(biao)電氣、管口(kou)方位等資料(liao)）深化完善管道布置圖(tu)(tu)。
④. 如果是(shi)3D配(pei)管設計，在配(pei)管提出(chu)結(jie)構(gou)載荷等設計條件后，通常需達到60％階段設計深(shen)度，有的項目要開展(zhan)60％階段審核會。
⑤. 管道材料工(gong)程師(shi)提出(chu)(chu)MR文(wen)件、特(te)殊管件圖，管道應(ying)力專業工(gong)程師(shi)對管道柔(rou)性進行校(xiao)核、計算(suan)，提出(chu)(chu)彈簧架、特(te)殊管架等條(tiao)件。
⑥. 設計管道軸測(ce)圖。
⑦. 設計蒸汽、熱水(shui)伴熱站布(bu)置圖，編制管道伴熱連接表。
⑧. 如(ru)果是3D配(pei)管設(she)計，在配(pei)管的詳(xiang)細設(she)計即將結束、準備(bei)出(chu)正式(shi)施工圖紙(zhi)文(wen)件前，通常需(xu)達到90％階段(duan)設(she)計深(shen)度，有的項目要開展90％階段(duan)審核(he)會。
⑨. 在詳細設計(ji)結(jie)束時，管(guan)(guan)道材料(liao)工程師進行管(guan)(guan)道材料(liao)匯總，此(ci)次材料(liao)統計(ji)是配管(guan)(guan)專業所用全部(bu)材料(liao)（包括輔助材料(liao)）的最(zui)終匯總。
⑩. 完(wan)成(cheng)施工(gong)版設(she)(she)(she)備布(bu)置圖(tu)、管(guan)道平面布(bu)置圖(tu)、軸測圖(tu)等設(she)(she)(she)計(ji)(ji)文件，編制圖(tu)紙目錄和詳細(xi)設(she)(she)(she)計(ji)(ji)說明書。管(guan)道設(she)(she)(she)計(ji)(ji)說明書應包括管(guan)道的設(she)(she)(she)計(ji)(ji)原則、設(she)(she)(she)計(ji)(ji)思路、執行規范(fan)、典(dian)型配管(guan)研究、典(dian)型的管(guan)道柔性設(she)(she)(she)計(ji)(ji)數據、與儀表專業的分(fen)工(gong)、識圖(tu)方(fang)法（圖(tu)例）、施工(gong)要(yao)求、采(cai)購(gou)要(yao)求、其(qi)他要(yao)說明的問(wen)題等。
?. 設計文(wen)件整理校(xiao)審(shen)會簽簽署(shu)。
?. 對詳(xiang)細設(she)計文(wen)件存檔(dang)，打印藍圖發送到施工現場(chang)。
?. 到(dao)施工現場進行設(she)計(ji)交底(di)。

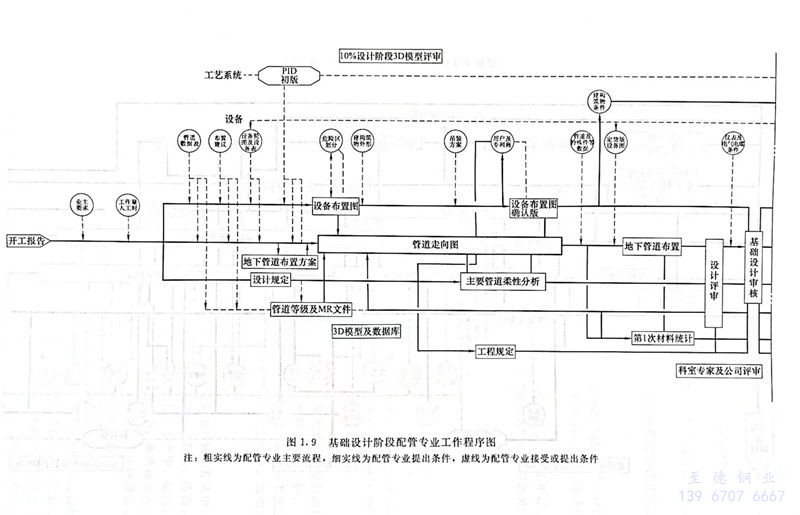

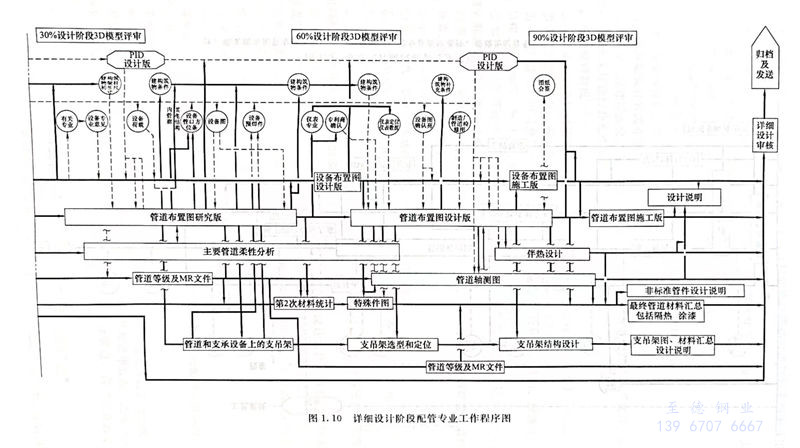

基礎(chu)設計(ji)階段(duan)配(pei)管設計(ji)一般工作流程如圖1.9所(suo)示，詳(xiang)細設計(ji)階段(duan)配(pei)管設計(ji)一般工作流程如圖1.10所(suo)示。
工程(cheng)應用：配管設計文件編號錯誤引起(qi)施工漏項
配管(guan)設(she)計詳細設(she)計圖紙文(wen)件(jian)，編(bian)號(hao)(hao)排序(xu)編(bian)制正確，才能(neng)讓現(xian)場(chang)施(shi)工(gong)人員方便(bian)地找(zhao)到。某項目(mu)，因配管(guan)設(she)計文(wen)件(jian)入庫存檔環節沒有認(ren)真完成，設(she)計文(wen)件(jian)編(bian)號(hao)(hao)和排序(xu)較(jiao)亂，連配管(guan)設(she)計人自(zi)己(ji)都不能(neng)快速地找(zhao)到某些(xie)圖紙文(wen)件(jian)，造成施(shi)工(gong)現(xian)場(chang)漏施(shi)工(gong)部分(fen)管(guan)道，到“三(san)查四定”時才發現(xian)。
