各單位實(shi)際(ji)遵(zun)循的專業(ye)條(tiao)(tiao)件關系可能有差異，但大致類似(si)。這里將(jiang)以國(guo)內外多(duo)家大型單位常遵(zun)循的專業(ye)條(tiao)(tiao)件關系為實(shi)例進行(xing)介紹。

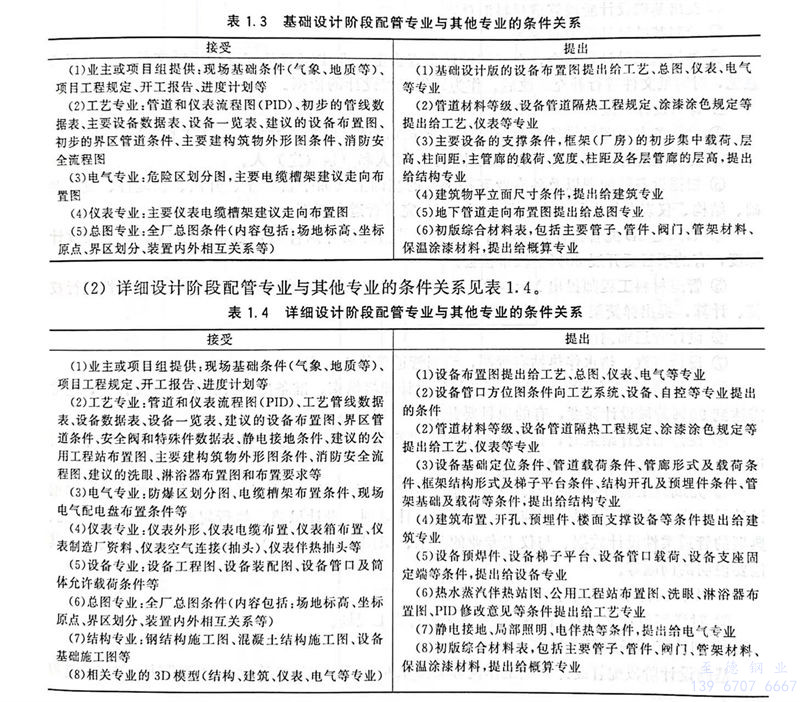

一、基礎設計(ji)階(jie)段(duan)配管(guan)專(zhuan)業與其他專(zhuan)業的條(tiao)件關系(xi)見(jian)表1.3。


表 3.jpg


二、詳(xiang)細設計階(jie)段配管專業(ye)與其他專業(ye)的條件關(guan)系見表1.4。


接受(shou)


（1）業主或項(xiang)目組提(ti)供：現場基礎條件（氣象、地質等(deng)）、項(xiang)目工程規定、開工報(bao)告、進度計(ji)劃等(deng)

（2）管(guan)道材料等(deng)級、設備(bei)管(guan)道隔(ge)熱工程(cheng)規定、涂漆涂色規定等(deng)提(ti)出給工藝(yi)、儀表等(deng)專業

（3）電(dian)氣(qi)專業(ye)：防爆區劃分圖、電(dian)纜槽(cao)架布置條件、現場電(dian)氣(qi)配電(dian)盤布置條件等

（4）儀(yi)表(biao)專業：儀(yi)表(biao)外(wai)形、儀(yi)表(biao)電纜(lan)布(bu)置(zhi)、儀(yi)表(biao)箱布(bu)置(zhi)、儀(yi)表(biao)制(zhi)造廠資料、儀(yi)表(biao)空氣連接（抽(chou)頭(tou)）、儀(yi)表(biao)伴熱抽(chou)頭(tou)等

（5）設備專(zhuan)業：設備工(gong)程圖、設備裝配圖、設備管口及筒體允許載荷條件等

（6）總圖專業(ye)：全廠總圖條件（內容包(bao)括：場地標高、坐標原點(dian)、界(jie)區劃(hua)分、裝置內外相互關系等(deng)）

（7）靜(jing)電(dian)接地、局部照(zhao)明、電(dian)伴(ban)熱等條件，提出給電(dian)氣專業(ye)

（7）結(jie)構(gou)專業：鋼(gang)結(jie)構(gou)施(shi)(shi)工(gong)圖、混凝土(tu)結(jie)構(gou)施(shi)(shi)工(gong)圖、設備基礎(chu)施(shi)(shi)工(gong)圖等

（8）相關專業的3D模型（結構(gou)、建(jian)筑、儀表、電氣(qi)等專業）


提出(chu)


（1）設(she)(she)備布置圖(tu)(tu)(tu)提出給工藝、總圖(tu)(tu)(tu)、儀表、電氣(qi)等(deng)專(zhuan)業(ye)（2）設(she)(she)備管口方位圖(tu)(tu)(tu)條(tiao)件向工藝系統、設(she)(she)備、自控等(deng)專(zhuan)業(ye)提出的條(tiao)件

（2）工藝(yi)專業：管(guan)(guan)道和(he)儀表(biao)(biao)流程(cheng)(cheng)圖(tu)(tu)(tu)（PID）、工藝(yi)管(guan)(guan)線數(shu)據表(biao)(biao)、設(she)備數(shu)據表(biao)(biao)、設(she)備一覽表(biao)(biao)、建議(yi)的(de)設(she)備布置(zhi)圖(tu)(tu)(tu)、界區管(guan)(guan)道條件(jian)、安全閥和(he)特殊件(jian)數(shu)據表(biao)(biao)、靜電接地條件(jian)、建議(yi)的(de)公用工程(cheng)(cheng)站布置(zhi)圖(tu)(tu)(tu)、主要建構筑物外形圖(tu)(tu)(tu)條件(jian)、消防安全流程(cheng)(cheng)圖(tu)(tu)(tu)、建議(yi)的(de)洗眼、淋浴(yu)器(qi)布置(zhi)圖(tu)(tu)(tu)和(he)布置(zhi)要求等

（3）設備基礎(chu)定位條件(jian)(jian)、管(guan)道載荷條件(jian)(jian)、管(guan)廊形式(shi)及(ji)載荷條件(jian)(jian)、框架(jia)(jia)結(jie)構(gou)形式(shi)及(ji)梯子平臺條件(jian)(jian)、結(jie)構(gou)開(kai)孔及(ji)預埋(mai)件(jian)(jian)條件(jian)(jian)、管(guan)架(jia)(jia)基礎(chu)及(ji)載荷等條件(jian)(jian)，提出給結(jie)構(gou)專業

（4）建筑(zhu)布置、開孔、預(yu)埋(mai)件、樓面支(zhi)撐設備等(deng)條件提出(chu)給(gei)建筑(zhu)專業

（5）設(she)備預(yu)焊件(jian)、設(she)備梯子(zi)平臺(tai)、設(she)備管口載荷、設(she)備支(zhi)座固定端(duan)等條(tiao)件(jian)，提出給設(she)備專業

（6）熱(re)水(shui)蒸汽伴熱(re)站(zhan)圖(tu)、公用(yong)工程站(zhan)布(bu)置圖(tu)、洗眼、淋浴器布(bu)置圖(tu)、PID修改意(yi)見等條件提出給工藝(yi)專業

（8）初版綜(zong)合(he)材(cai)料表，包括主要管子、管件、閥門(men)、管架材(cai)料、保溫涂漆材(cai)料，提出給概算專業(ye)
