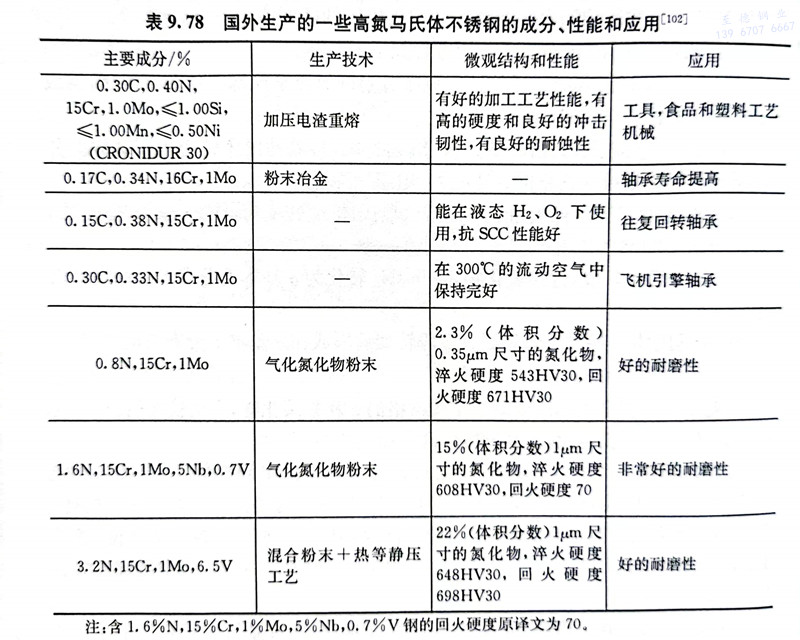

商業牌號為CRONIDUR 30的鋼系Essen公司的產品，采用加壓電渣重熔爐生產，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩定，最短孕育期約為103s（720℃），臨界點：Ac1＝829～866℃、Ms＝66℃。熱處理時為保持鋼中氮含量的穩定，應控制爐內的氣氛，保持一定的氮分壓。
CRONIDUR 30 不銹(xiu)鋼的(de)退火(huo)溫(wen)(wen)(wen)度(du)(du)為(wei)780～820℃，6～8h，爐冷(leng)(leng)或空(kong)(kong)冷(leng)(leng)，退火(huo)后的(de)硬度(du)(du)為(wei)200～240HB。該鋼的(de)淬(cui)(cui)(cui)火(huo)加熱溫(wen)(wen)(wen)度(du)(du)為(wei)1000～1030℃，油冷(leng)(leng)或空(kong)(kong)冷(leng)(leng)；淬(cui)(cui)(cui)火(huo)溫(wen)(wen)(wen)度(du)(du)超(chao)過1000℃后，殘余(yu)(yu)奧氏(shi)體(ti)含量迅速(su)增(zeng)加；淬(cui)(cui)(cui)火(huo)溫(wen)(wen)(wen)度(du)(du)超(chao)過1010℃時，其后應進(jin)行-80～-196℃的(de)冷(leng)(leng)處理，以消除殘余(yu)(yu)奧氏(shi)體(ti)；1000℃淬(cui)(cui)(cui)火(huo)后，回火(huo)溫(wen)(wen)(wen)度(du)(du)應選擇(ze)發生二(er)次硬化的(de)溫(wen)(wen)(wen)度(du)(du)475℃，保(bao)溫(wen)(wen)(wen)2h；回火(huo)后的(de)硬度(du)(du)為(wei)58～60HRC，沖擊功為(wei)62J。
CRONIDUR 30 不(bu)銹鋼在淬(cui)火(huo)和消(xiao)除應力退火(huo)（2×（150～220℃））后可以顯著(zhu)改(gai)善其抗腐蝕性能，或(huo)者淬(cui)火(huo)后經不(bu)高于500℃的(de)回火(huo)后亦可具有良好的(de)耐(nai)蝕性能。
CRONIDUR 30 不(bu)銹鋼(gang)可(ke)用于制作軸承、切削刀具(ju)、滾(gun)動螺旋齒(chi)輪軸、鉆具(ju)、塑料擠壓機零(ling)件、緊固件等。
