P900、P900N系德國Krupp-VSG公司陸續開發出的發電機組使用的護環用鋼。護環熱裝在轉子本體端部，用于防止線圈在離心作用下脫離本體，而熱裝能防止護環轉動和軸向竄動。護環是發電機組強度要求最高的部件，所承受的應力值約為σ_0.2的2/3，做超速檢測時，其所承受的應力值為σ_0.2的80％。較大容量機組（300MW以上）護環的屈服強度要求在1000MPa以上。因此，護環材料應滿足的要求為：高的σ_b，足夠的加工成形性能，一定的熱膨脹系數，高的抗腐蝕能力特別是抗應力腐蝕能力，低的導磁性能以避免渦流導致的能量損耗，130℃工作條件下穩定運行性能。護環的尺寸取決于發電機組的尺寸、容量及設計要求，其尺寸范圍為：直徑范圍在500～2000mm，壁厚范圍在40～120mm，長度達1250mm。Krupp-VSG公司在1975年成功地利用加壓電渣重熔爐生產出高氮無磁性P900護環用鋼，1981年又開發出含氮更高的P900N護環用鋼。P900、P900N鋼已為許多國家采用。

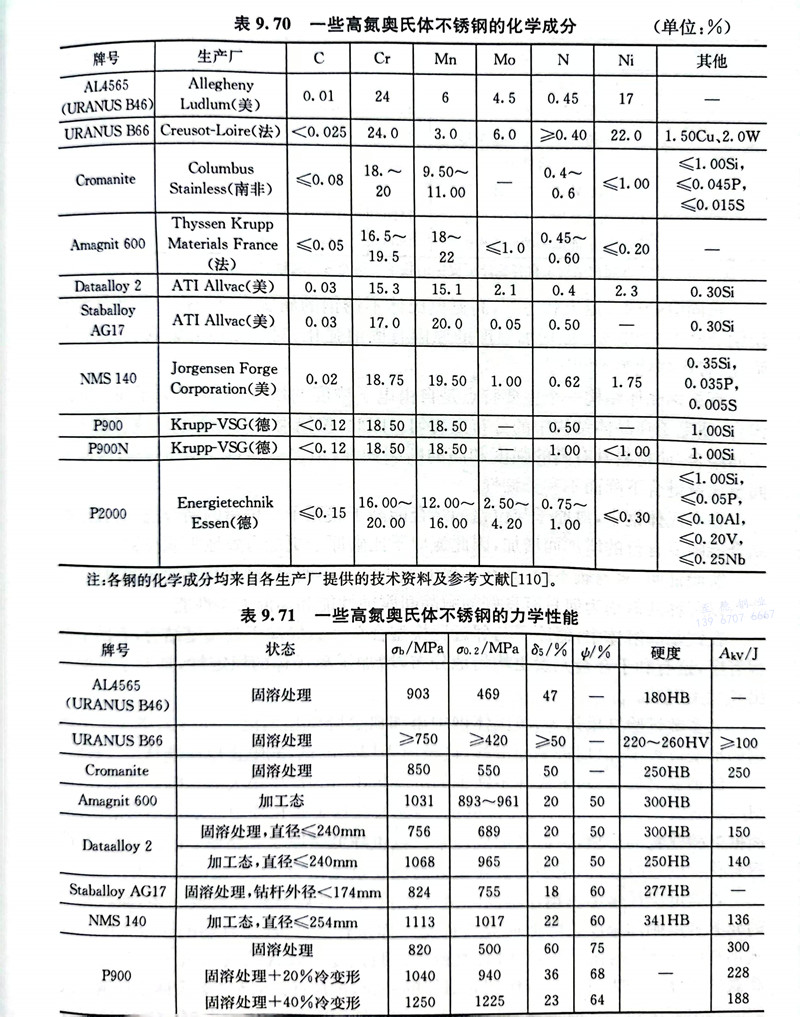

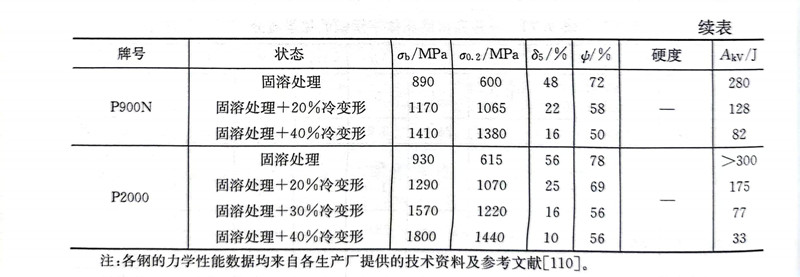

 P900、P900N鋼(gang)制(zhi)造工(gong)(gong)藝(yi)(yi)如下：經(jing)加(jia)壓(ya)電渣重熔(rong)的鋼(gang)，先進行(xing)(xing)熱鍛，再進行(xing)(xing)熱沖(chong)孔，對鍛后(hou)的毛(mao)坯進行(xing)(xing)粗(cu)加(jia)工(gong)(gong)，固溶處(chu)(chu)理(li)，在6000t的壓(ya)力機上進行(xing)(xing)冷擴以達(da)到(dao)要求的冷變(bian)形量，進行(xing)(xing)消除應力的熱處(chu)(chu)理(li)，精加(jia)工(gong)(gong)。P900、P900N鋼(gang)經(jing)上述工(gong)(gong)藝(yi)(yi)處(chu)(chu)理(li)后(hou)的力學性能見表9.71。P900、P900N鋼(gang)在潮濕的條件(jian)下工(gong)(gong)作可以避(bi)免應力腐蝕開裂。
