022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相(xiang)不(bu)銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔(kong)蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

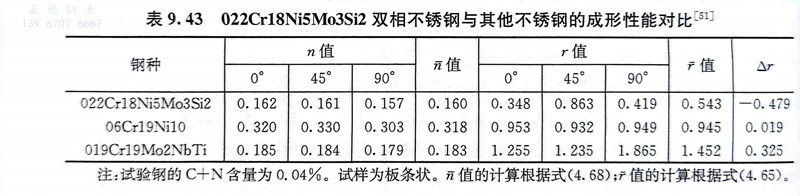

 該鋼(gang)的熱塑性(xing)較好，熱加工(gong)范圍(wei)較寬(kuan)，在900～1200℃均能變形，其(qi)冷成形性(xing)和(he)冷加工(gong)性(xing)較奧氏(shi)體鋼(gang)差，與超(chao)低(di)碳的鐵素體鋼(gang)相近，其(qi)r值、n值、Δr可參考(kao)表9.43。

 該(gai)(gai)鋼(gang)的(de)正常固(gu)溶溫度為980～1050℃，可(ke)獲得適宜的(de)相(xiang)比例和良好的(de)綜合力(li)學性能，消除應(ying)力(li)和軟(ruan)化處理亦可(ke)選(xuan)用此工藝。該(gai)(gai)鋼(gang)在300～950℃加熱，有(you)σ、x等脆性相(xiang)的(de)析出，降低鋼(gang)的(de)韌(ren)性和耐腐(fu)蝕(shi)性。該(gai)(gai)鋼(gang)還有(you)良好的(de)可(ke)焊性。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼(gang)主要(yao)用(yong)于造紙、煉(lian)油、化(hua)肥(fei)、化(hua)工(gong)和石油等(deng)工(gong)業領域，大多數用(yong)于制(zhi)作(zuo)熱(re)交換器(qi)、冷(leng)凝冷(leng)卻器(qi)等(deng)，在許多情(qing)況下(xia)可代替06Cr19Ni10和022Cr17Ni12Mo2 鋼(gang)用(yong)于發生(sheng)應力腐(fu)蝕破裂的環境，也可利用(yong)其高的腐(fu)蝕疲勞強度制(zhi)作(zuo)造紙壓力滾筒機、甲銨泵泵體等(deng)。
