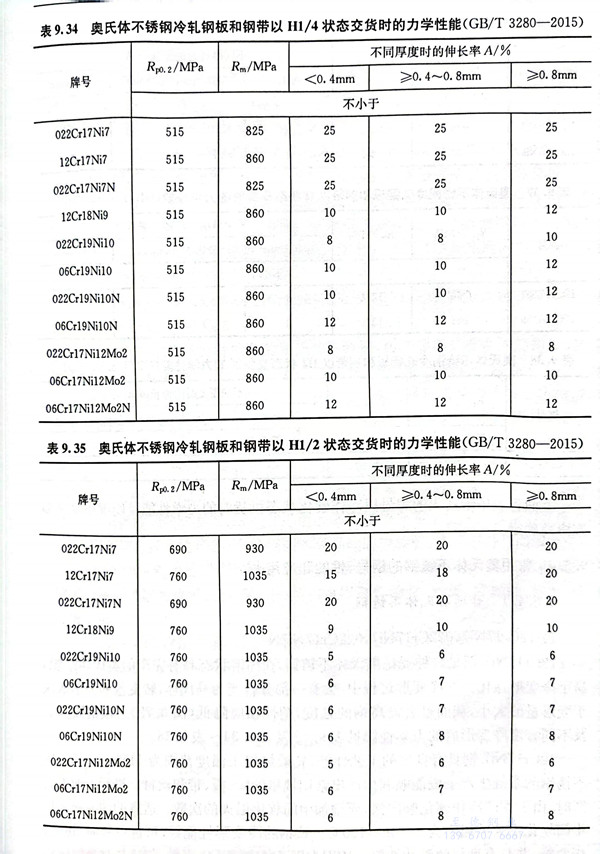

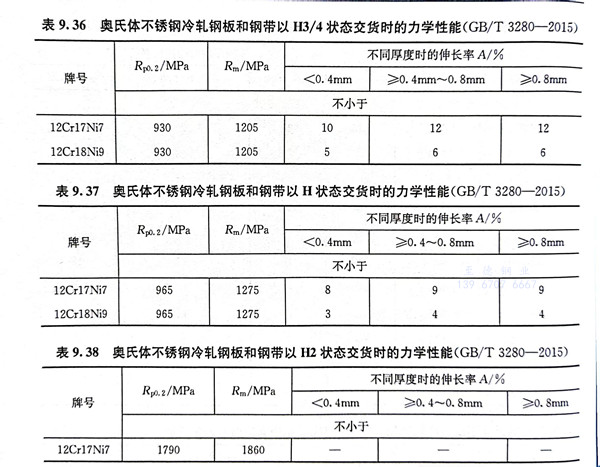

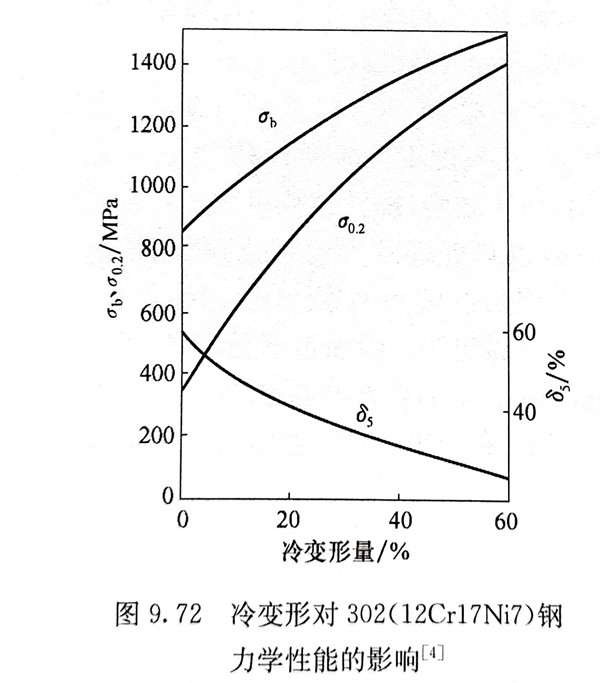

12Cr17Ni7鋼是一種亞穩奧氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)具有良好(hao)(hao)的(de)(de)(de)工(gong)藝(yi)性能，軋鍛熱加工(gong)溫(wen)度(du)(du)(du)范圍(wei)為1150～850℃，用不銹鋼(gang)的(de)(de)(de)常規生(sheng)產手段能順利(li)生(sheng)產出常用規格的(de)(de)(de)棒、板、帶和絲材。進(jin)行冷(leng)加工(gong)變形時，由于鋼(gang)的(de)(de)(de)冷(leng)作硬化傾向強，要增加中(zhong)間軟化退火的(de)(de)(de)次(ci)數。適宜的(de)(de)(de)固溶處理和中(zhong)間軟化退火的(de)(de)(de)溫(wen)度(du)(du)(du)為1050～1100℃。該(gai)(gai)鋼(gang)的(de)(de)(de)冷(leng)變形性能好(hao)(hao)，可(ke)進(jin)行彎曲(qu)、卷邊、折疊等(deng)，并具有良好(hao)(hao)的(de)(de)(de)深沖性能。該(gai)(gai)鋼(gang)在固溶狀(zhuang)(zhuang)態下(xia)可(ke)以焊(han)接，但冷(leng)軋材焊(han)接后會在焊(han)縫附近形成低強度(du)(du)(du)區而(er)影(ying)響使用，因而(er)不推(tui)薦在焊(han)接狀(zhuang)(zhuang)態下(xia)應(ying)用。

  12Cr17Ni7 鋼(gang)在(zai)工(gong)業大氣(qi)(qi)、城市大氣(qi)(qi)條件(jian)(jian)(jian)下抗銹(xiu)性(xing)良好，在(zai)中(zhong)(zhong)(zhong)性(xing)和氧化性(xing)環(huan)境中(zhong)(zhong)(zhong)有較好的(de)耐蝕性(xing)，但在(zai)海洋大氣(qi)(qi)條件(jian)(jian)(jian)下、還原性(xing)環(huan)境中(zhong)(zhong)(zhong)及化工(gong)過程(cheng)中(zhong)(zhong)(zhong)常見的(de)酸、堿(jian)、鹽介質中(zhong)(zhong)(zhong)的(de)耐蝕性(xing)較差(cha)。該鋼(gang)用于制造在(zai)冷狀態(tai)下承載(zai)較高(gao)載(zai)荷，又能減(jian)輕設備重量和不生銹(xiu)的(de)零件(jian)(jian)(jian)和設備，如鐵道車輛(liang)及零部件(jian)(jian)(jian)、裝飾板、傳送(song)帶、緊固件(jian)(jian)(jian)等。

  022Cr17Ni7 鋼是一種超低(di)碳(tan)奧氏(shi)體不銹(xiu)鋼。由于碳(tan)含(han)量低(di)，該鋼耐(nai)晶界(jie)腐蝕性好，焊(han)后可不進行(xing)熱處(chu)理(li)。該鋼用于制(zhi)造焊(han)接后可不進行(xing)熱處(chu)理(li)的零部件。

  022Cr17Ni7N 鋼(gang)是一種含(han)氮(dan)超低碳奧氏不(bu)銹(xiu)鋼(gang)，碳含(han)量低，耐晶間腐蝕性(xing)好，加(jia)入(ru)氮(dan)后，其強度較022Cr17Ni7 鋼(gang)高，并增強了其耐點蝕和耐縫(feng)隙腐蝕的(de)能力。該(gai)鋼(gang)的(de)焊接(jie)性(xing)能好，焊后不(bu)需進行熱處理。該(gai)鋼(gang)用于制造(zao)既要(yao)求(qiu)耐腐蝕，又要(yao)求(qiu)具有一定強度的(de)結(jie)構件(jian)。

 至德鋼業，我們根據您的(de)實際需求(qiu)，給出參考建(jian)議，為您提供高性價比(bi)的(de)不(bu)銹鋼管道(dao)及(ji)配件。
